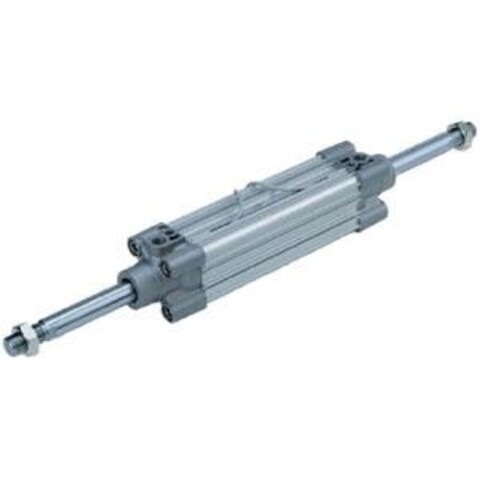

Пневмоцилиндр CP96SDB63-450C от SMC представляет собой профильный ISO‑цилиндр с двумя штоками, диаметром 63 мм и ходом 450 мм, с демпфированием на конце хода. Он используется в автоматизированных системах для линейного перемещения с высокой точностью и устойчивостью при монтаже
Пневмоцилиндр CP96SDB63-450C производится компанией SMC Corporation — мировой лидером в области пневматики и автоматизации. Он относится к серии CP96, которая соответствует стандарту ISO 15552, что обеспечивает стандартизированный монтаж и замену по всей индустрии . Демпфирование: сочетание воздушного демпфера и амортизатора, снижает шум и вибрации в зоне конечного положения, увеличивая скорость цикла и защищая конструкцию . Конструкция: профильная (трубчатая) с закрытыми растяжными тягами, обеспечивающая высокую точность монтажа, минимальное отклонение штока и долгий срок службы благодаря высокоточной втулке и хромированному штоку . Материалы: стандартная версия (–C) без автоматических концевых выключателей, но с магнитным штоком — допускает лёгкую установку датчиков положения при необходимости. Цилиндр используется в автоматике: сборочных линиях, упаковочных и транспортировочных системах, устройствах позиционирования, испытательных стендах и прочих модулях, где требуется линейное перемещение с точным контролем остановки и высокой жёсткостью конструкции. Благодаря двум штокам его можно устанавливать с обеих сторон механизма, что удобно в конструкциях с двусторонней нагрузкой, например, при перемещении или захвате деталей. Преимущества: Высокая монтажная точность и надёжность. Возможность установки датчиков положения без доработки корпуса. Эффективное демпфирование снижает нагрузку на систему и шум. Простой и быстрый заменяемый стандарт ISO. Широкий выбор конфигураций: один/два штока, различные монтажные элементы, коррозионностойкие модификации. Типовые параметры и рабочие условия: Максимальное рабочее давление: до 1 MPa (обычное) и до 1.5 MPa (абсолютный максимум) .
| Серия | CP96 |
| Диаметр поршня | 63 мм |
| Ход штока | 450 мм |
| Максимальное рабочее давление | до 1 MPa (обычное) и до 1.5 MPa (абсолютный максимум) |
| Температурный диапазон | примерно от –20 °C до +70 °C |
| Вес | около 3.3 кг (примерно 0.32 кг на каждые 50 мм хода) |
Цилиндры серии CP96 с профильной конструкцией и закрытыми стяжными тягами соответствуют стандарту ISO и доступны с диаметрами поршня от ø32 до ø125 мм.
Высокоточные крышки и гайки тяг обеспечивают улучшенную точность монтажа и увеличивают срок службы цилиндра.
Повышенная точность направляющей втулки и штока, а также сниженные допуски способствуют уменьшению прогиба поршневого штока.
Стандартные ходы варьируются от 25 до 800 мм.
