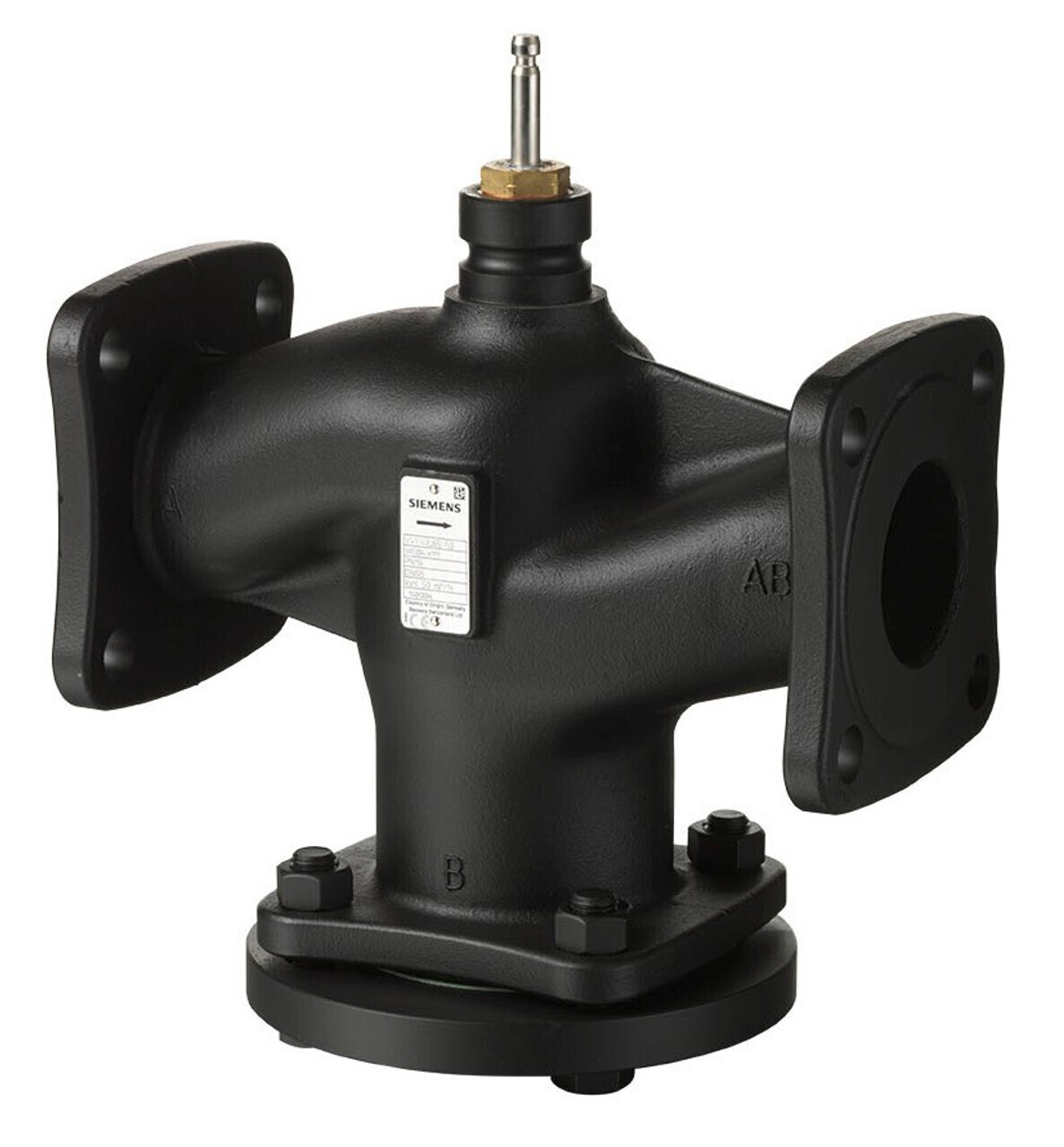

Siemens VXF42.15-2.5 S55204‑V128 представляет собой трёхходовой фланцевый регулирующий клапан седельного типа, рассчитанный на давление PN16, с номинальным диаметром DN15 и пропускной способностью kvs = 2,5 м³/ч. Используется для точного смешивания или распределения потоков воды, воды с антифризом или рассолов в закрытых системах отопления, охлаждения и кондиционирования воздуха.
Клапан Siemens VXF42.15-2.5 применяется в системах HVAC для автоматического регулирования потоков теплоносителя. Он подходит для работы в схемах управления отопительных агрегатов, охладителей, вентиляционных блоков и климатических установок. Конструкция клапана предусматривает прочный корпус из серого чугуна EN‑GJL‑250, латунный плунжер, нержавеющий шток и уплотнения из EPDM, обеспечивающие герметичность и длительный срок службы при высоких нагрузках.
Клапан способен выдерживать давление до 16 бар PN16 и температуру рабочей среды от -10 °C до +150 °C. Он рассчитан на использование в закрытых контурах, где требуется точное регулирование или смешивание потоков. Система управления потоком реализуется электромеханическими и гидравлическими приводами Siemens серий SAX.., SKD.., SKB.., SKC.. и SAV.. с ходом штока 20 мм. Возможность ручного регулирования не предусмотрена.
Монтажный стандарт фланцев - ISO 7005. Допустимая установка - в любом положении, кроме «штоком вниз». Для эксплуатации при отрицательных температурах среды необходимо использовать подогрев штока ASZ6.6, предотвращающий образование льда.
| Параметр | Значение |
|---|---|
| Изготовитель | Siemens |
| Страна производства | Германия |
| Серия | VXF42 |
| Модель | VXF42.15-2.5 (S55204‑V128) |
| Тип клапана | Трёхходовой седельный, фланцевый |
| Номинальный диаметр (DN) | 15 мм |
| Пропускная способность (kvs) | 2,5 м³/ч |
| Максимальное давление (PN) | 16 бар (PN16) |
| Рабочая температура | -10 … +150 °C |
| Материал корпуса | Серый чугун EN‑GJL‑250 |
| Материал внутренних деталей | Латунь, нержавеющая сталь |
| Уплотнение | EPDM |
| Диапазон регулирования | > 50 : 1 |
| Уровень утечки | ≤ 0,02 % от kvs |
| Ход штока | 20 мм |
| Соединение | Фланцевое ISO 7005 (тип 21, исполнение B) |
| Совместимые приводы | SAX.., SKD.., SKB.., SKC.., SAV.. |
| Масса | ≈ 2,6 кг |
| Класс герметичности | по DIN EN 1349 (≤ 0,02 %) |
| Рабочая среда | Вода, вода с антифризом, рассолы |
-Трёхходовой клапан DN15, kvs = 2,5 м³/ч, PN16 - оптимален для точного смешения или распределения потоков.
-Устойчивость к высоким температурам и давлению (до +150 °C и 16 бар).
-Корпус из чугуна EN‑GJL‑250, плунжер из латуни, шток из нержавеющей стали, уплотнение EPDM.
-Герметичность ≤ 0,02 % от kvs (класс по DIN EN 1349), диапазон регулирования > 50:1.
-Совместим с приводами Siemens SAX.., SAV.., SKD.., SKB.., SKC.. (ход 20 мм).
-Простота монтажа (любое положение, кроме штоком вниз), отсутствие обслуживания.
Клапан Siemens VXF42.15‑2.5 - компактный и точный трёхходовой компонент для регулирования потоков теплоносителя в современных инженерных системах. Высокое качество материалов, надёжная герметизация и совместимость с приводами серии Acvatix обеспечивают долговечность и устойчивую работу в любых условиях.
