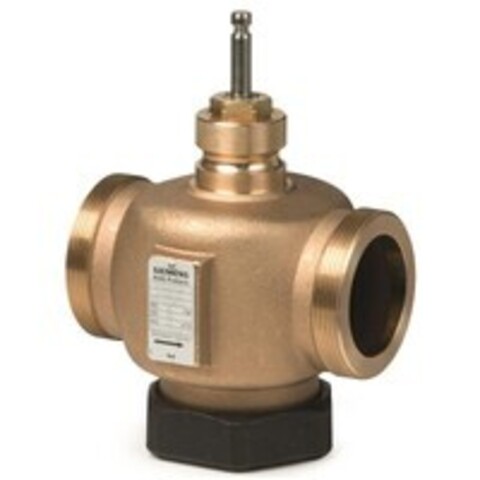

Siemens VVG41.15 представляет собой двухходовой седельный регулирующий клапан с внешней резьбой DN15, kvs ≈4 м³/ч для систем отопления, вентиляции и кондиционирования, используемый совместно с приводами для регулирования потока рабочей среды.
Клапан Siemens VVG41.15 относится к серии Acvatix™ двухходовых седельных клапанов 2-port seat valves с наружной резьбой externally threaded connections и номинальным давлением PN16. Его крестовая величина kvs составляет около 4 м³/ч при DN15. Корпус клапана выполнен из бронзы CuSn5Zn5Pb2 с наружной резьбой по ISO 228-1 G … B. Клапан предназначен для регулирования и запирания сред: охлаждающая вода, холодная и горячая вода, растворы, насыщенный и перегретый пар - как в открытых, так и закрытых контурах гидравлических систем. Максимальная температура среды может достигать порядка +150 °C и минимальная - до -25 °C для типовых решений. Управление клапаном возможно как вручную, так и посредством приводов типа SAX электромоторных или SKD…/SKB… электрогидравлических от Siemens. Клапан широко применяется в промышленных, инженерных и коммерческих системах ОВК, где требуется точное дозирование потока, высокая надежность и возможность интеграции с автоматикой. Лаконичный дизайн обеспечивает компактность и удобство монтажа в трубопровод с наружной резьбой. При монтаже важно соблюдать направление потока и учитывать характеристики кавитации для пара и высоких скоростей потока.
| Параметр | Значение |
|---|---|
| Фирма | Siemens |
| Модель | VVG41.15 |
| Серия | Acvatix™, 2-port seat valve PN16, externally threaded |
| DN (номинальный диаметр) | 15 |
| Расходной коэффициент (kvs) | ≈ 4 м³/ч |
| Номинальное давление | PN16 |
| Подключение | Наружная резьба G … B по ISO 228-1 |
| Материал корпуса | Бронза CuSn5Zn5Pb2 |
| Среда применения | Вода, растворы, насыщенный и перегретый пар |
| Температурный диапазон | от –25 °C до +150 °C |
| Управление | Ручное или с приводом SAX…, SKD…, SKB… |
| Утечка | ≤ 0,02 % от kvs |
- Изготовлен из высококачественной бронзы - долговечность и устойчивость к коррозии.
- Совместим с электроприводами Siemens Acvatix™ для автоматизации.
- Равнопроцентная характеристика потока обеспечивает точное регулирование.
- Подходит для систем отопления, охлаждения, кондиционирования и вентиляции.
- Минимальные утечки (≤ 0,02 % от kvs) гарантируют энергоэффективность.
- Рабочий диапазон температур -25 °C … +150 °C - универсальное применение.
- Простое резьбовое подключение по стандарту ISO 228/1.
- Совместим с различными типами теплоносителей - вода, рассол, пар.
- Полная поддержка в системе Siemens Building Automation.
- Надёжное уплотнение и лёгкое обслуживание.
Продукты Acvatix™ удобны в проектировании, быстром монтаже и пусконаладке. VVG41.15 обеспечивает высокую точность регулирования и максимальную надёжность за счёт проверенной технологии и долговечной конструкции, что гарантирует защиту ваших инвестиций и эффективную работу системы в течение многих лет.
