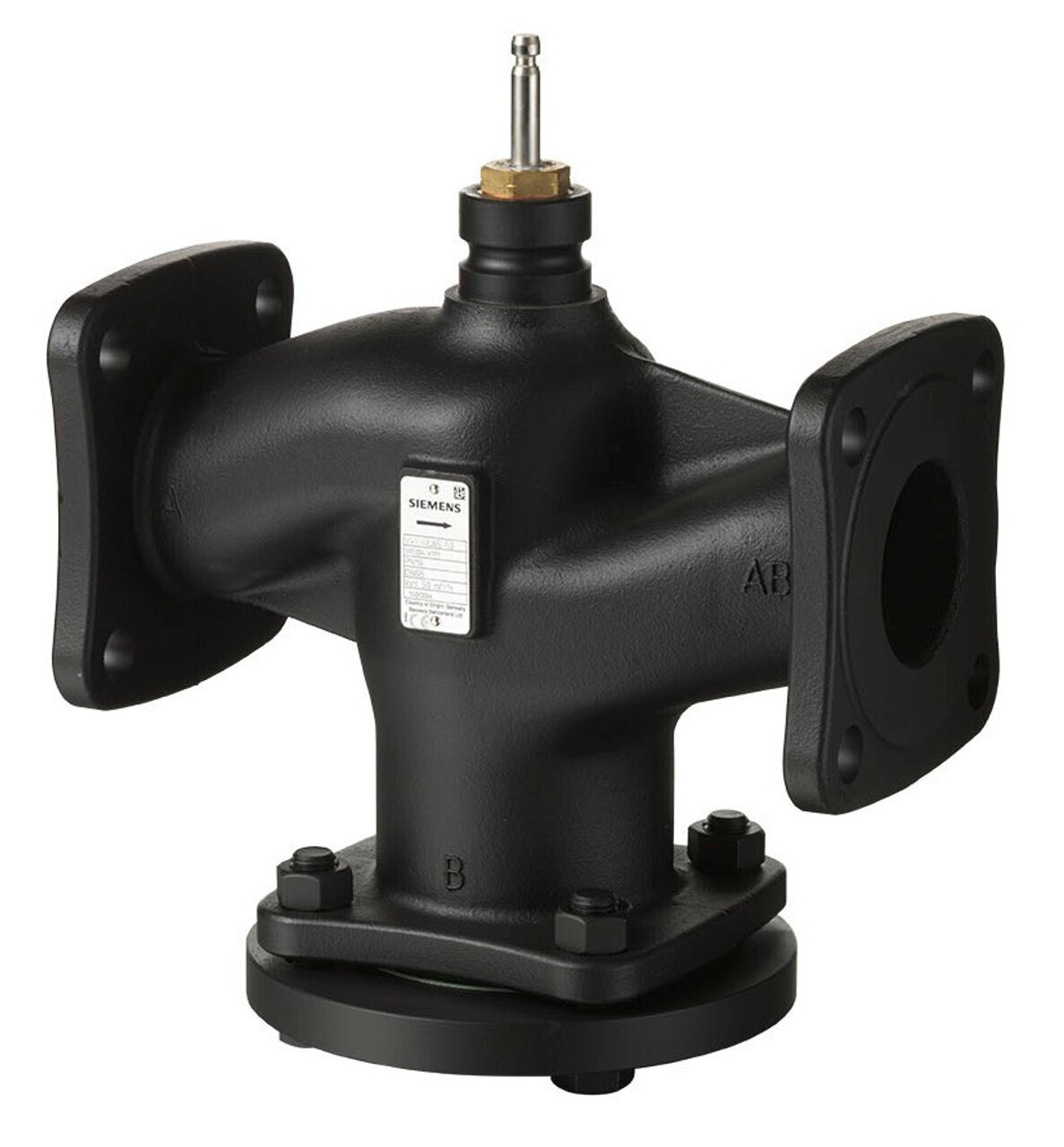

Siemens S55204-V109 VVF42.50-31.5 представляет собой двухходовой фланцевый регулирующий клапан седельного типа, рассчитанный на номинальное давление PN16, диаметр DN50 и пропускную способность kvs = 31,5 м³/ч. Он применяется для управления и регулирования потоков воды, гликолевых растворов и рассолов в закрытых системах отопления, охлаждения и вентиляции.
Клапан Siemens VVF42.50-31.5 S55204-V109 входит в серию Acvatix VVF42, разработанную для работы в промышленных и коммерческих инженерных системах HVAC. Клапан обеспечивает точное регулирование потока рабочей среды, снятие перепадов давления и стабильную циркуляцию в системах теплогенерации, кондиционирования и рекуперации тепла.
Изделие имеет фланцевое соединение по стандарту ISO 7005, корпус из высококачественного серого чугуна EN-GJL-250, шток и клапанный конус из нержавеющей стали с уплотнениями из EPDM. Максимальная рабочая температура среды составляет +150 °C кратковременно до +160 °C, минимальная -10 °C. Рабочее давление - до 1,6 МПа (PN16). Пропускная способность kvs = 31,5 м³/ч делает этот клапан подходящим для крупных систем водоснабжения и отопления.
Класс герметичности соответствует DIN EN 1349 - утечка ≤ 0,02 % от kvs. Диапазон регулирования > 100:1 обеспечивает точное дозирование потока. Клапан совместим с электромеханическими и гидравлическими приводами Siemens серий SAX, SKD, SKB и SKC с ходом штока 20 мм. Продукт не требует технического обслуживания и допускает монтаж в любом положении, кроме «штоком вниз».
| Параметр | Значение |
|---|---|
| Производитель | Siemens |
| Страна изготовления | Германия |
| Серия | VVF42 |
| Модель | VVF42.50-31.5 (S55204-V109) |
| Тип клапана | Двухходовой, седельный, фланцевый |
| Номинальный диаметр (DN) | 50 мм |
| Пропускная способность (kvs) | 31,5 м³/ч |
| Максимальное давление (PN) | 16 бар (PN16) |
| Материал корпуса | Серый чугун EN-GJL-250 |
| Материал штока и седла | Нержавеющая сталь, латунь |
| Уплотнения | EPDM |
| Рабочая температура среды | -10 … +150 °C |
| Диапазон регулирования | > 100:1 |
| Утечка через седло | ≤ 0,02 % от kvs |
| Ход штока | 20 мм |
| Рабочая среда | Вода, рассолы, гликолевые смеси |
| Приводы | SAX.., SKD.., SKB.., SKC.. |
| Соединение | Фланцевое ISO 7005 |
| Вес | ≈ 10,5 кг |
| Особенности | Линейная характеристика, не требует обслуживания |
- Надежная фланцевая конструкция из серого чугуна EN-GJL-250 для систем среднего и высокого давления.
- Диапазон температур от -10 °C до +150 °C, совместимость с водными и гликолевыми средами.
- Пропускная способность kvs = 31,5 м³/ч и класс герметичности ≤ 0,02 % для высокоточных контуров регулирования.
- Диапазон регулирования > 100:1, обеспечивающий плавное управление потоками жидкости.
- Совместимость с приводами Siemens SAX, SKD, SKB, SKC серий Acvatix для автоматизации HVAC-систем.
- Простая установка и отсутствие необходимости в обслуживании в течение всего срока службы.
Siemens VVF42.50‑31.5 - прочный и надежный клапан для точного регулирования потоков в системах отопления и охлаждения. Благодаря высокой пропускной способности, герметичности и совместимости с серией приводов Acvatix, он обеспечивает стабильную и энергоэффективную работу инженерных систем.
