Siemens VVF42.32-16 представляет собой двухходовой седельный клапан с фланцевым соединением, рассчитанный на давление PN16, номинальный диаметр DN32 и пропускную способность kvs = 16 м³/ч. Применяется для регулирования потоков воды, воды с антифризом и рассолов в закрытых системах отопления, охлаждения и вентиляции.

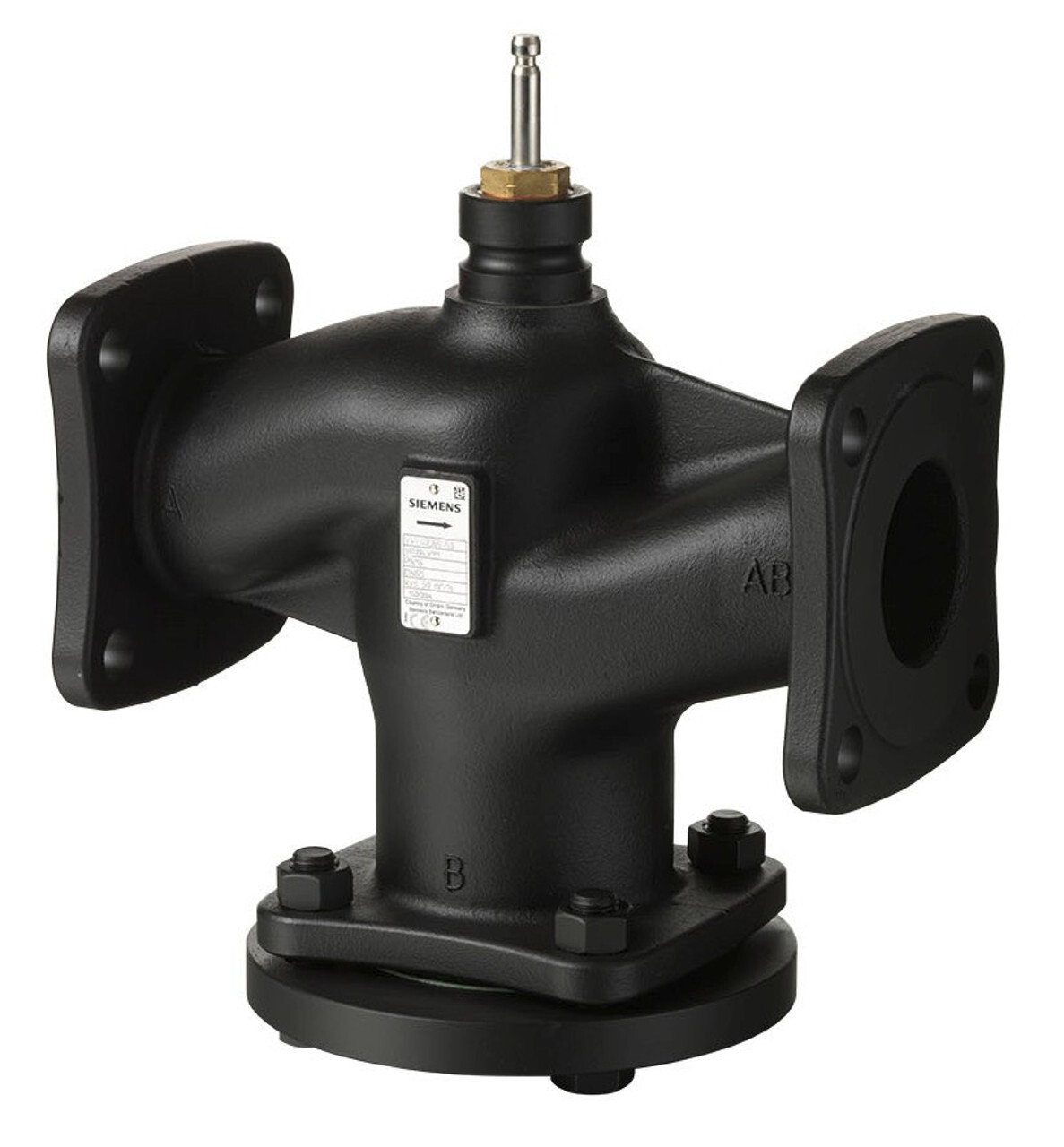

Клапан Siemens VVF42.40-16 S55204-V107 - элемент серии фланцевых регулирующих клапанов Acvatix, предназначенных для применения в автоматизированных системах управления тепловыми и гидравлическими процессами. Модель оснащена фланцевым соединением ISO 7005, обеспечивающим простоту монтажа и высокую герметичность подключения.
Корпус клапана изготовлен из прочного серого чугуна EN-GJL-250, а плунжер и шток - из нержавеющей стали с уплотнениями EPDM, что обеспечивает стойкость к коррозии и перепадам давления. Диапазон рабочих температур - от -10 °C до +150 °C, рабочее давление - до 16 бар PN16. Клапан использует прямолинейную характеристику пропускания и отличается высокой точностью регулирования потока. Уровень утечки через седло не превышает 0,02 % от kvs, диапазон регулирования - более 100:1.
Модель предназначена для применения в комбинации с электромоторными и гидравлическими приводами Siemens серий SAX, SKD, SKB и SKC. Контроль осуществляется автоматически, ручное управление не предусмотрено. Клапан монтируется в любом положении, кроме «штоком вниз», и не требует специального обслуживания.
| Параметр | Значение |
|---|---|
| Изготовитель | Siemens |
| Страна производства | Германия |
| Серия | VVF42 |
| Модель | VVF42.40-16 S55204-V107 |
| Тип клапана | Двухходовой седельный, фланцевый |
| Номинальный диаметр (DN) | 40 мм |
| Пропускная способность (kvs) | 16 м³/ч |
| Максимальное давление (PN) | 16 бар PN16 |
| Рабочая температура среды | -10 … +150 °C |
| Материал корпуса | Чугун EN-GJL-250 |
| Материал внутренних деталей | Нержавеющая сталь / латунь |
| Уплотнения | EPDM |
| Диапазон регулирования | > 100:1 |
| Утечка | ≤ 0,02 % kvs |
| Характеристика | Линейная |
| Ход штока | 20 мм |
| Совместимые приводы | SAX, SKD, SKB, SKC Siemens |
| Соединение | Фланцевое ISO 7005 |
| Масса | 9,3 кг |
| Применение | Отопление, охлаждение, вентиляция, водоснабжение |
- Фланцевое соединение DN40, пропускная способность kvs = 16 м³/ч, давление PN16.
-Радиус регулирования более 100:1 обеспечивает высокую точность работы в автоматизированных контурах.
- Корпус из серого чугуна EN-GJL-250, шток и плунжер из нержавеющей стали с уплотнением EPDM для длительной эксплуатации.
- Работает при температурах от -10 °C до +150 °C, подходит для воды, рассолов, гликолей.
- Уровень утечки не превышает 0,02 % kvs, высокая герметичность.
Siemens VVF42.40-16 обеспечивает надежное и точное регулирование потоков в инженерных системах HVAC. Прочный корпус, высокое качество уплотнений и совместимость с системой приводов Acvatix делают его идеальным выбором для долговременной работы без сбоев.
