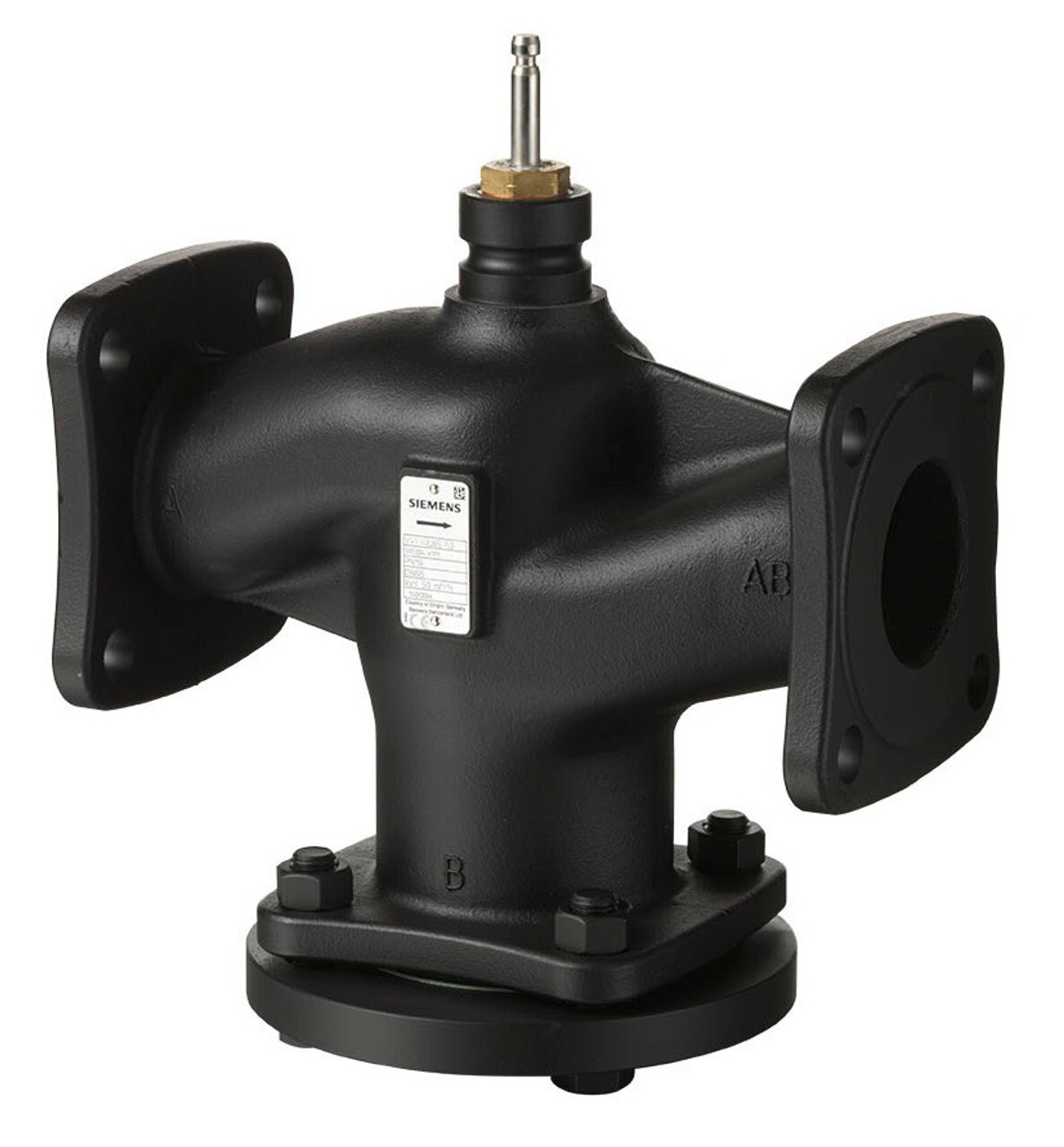

Siemens VVF42.32-16 представляет собой двухходовой седельный клапан с фланцевым соединением, рассчитанный на давление PN16, номинальный диаметр DN32 и пропускную способность kvs = 16 м³/ч. Применяется для регулирования потоков воды, воды с антифризом и рассолов в закрытых системах отопления, охлаждения и вентиляции.
Клапан Siemens VVF42.32-16 используется в системах автоматизированного регулирования тепловой нагрузки зданий и технологических установках. Он управляет потоками теплоносителя, выполняя функции регулирующего или отсечного клапана. Корпус модели выполнен из серого чугуна EN-GJL-250, обеспечивающего прочность и устойчивость к вибрациям и перепадам давления, а внутренние детали выполнены из латуни и нержавеющей стали для защиты от коррозии.
Фланцевое соединение соответствует стандарту ISO 7005, что обеспечивает простоту монтажа и герметичность соединений. Клапан рассчитан на рабочее давление до 16 бар PN16 и диапазон температур от -10 до +150 °C, что позволяет его использовать в системах горячего и холодного водоснабжения, а также с гликолевыми смесями. Уровень утечки - не более 0,02 % от kvs, диапазон регулирования более 100:1.
Модель совместима с электромоторными приводами Siemens SAX.., SAV.. и гидравлическими SKD.., SKB.., SKC.. типа Acvatix, с ходом штока 20 мм. Возможна установка клапана в любом положении, кроме «штоком вниз». Ручная регулировка не предусмотрена - управление осуществляется только электроприводом.
| Параметр | Значение |
|---|---|
| Производитель | Siemens |
| Страна изготовления | Германия |
| Серия | VVF42 |
| Модель | VVF42.32-16 |
| Тип клапана | Двухходовой седельный |
| Соединение | Фланцевое ISO 7005 |
| Максимальное давление (PN) | 16 бар |
| Номинальный диаметр (DN) | 32 мм |
| Пропускная способность (kvs) | 16 м³/ч |
| Температурный диапазон | -10 … +150 °C |
| Материал корпуса | Серый чугун EN-GJL-250 |
| Материал внутренних частей | Латунь / нержавеющая сталь |
| Уплотнение | EPDM |
| Утечка | ≤ 0,02 % kvs |
| Диапазон регулирования | > 100:1 |
| Совместимые приводы | SAX, SAV, SKD, SKB, SKC |
| Ход штока | 20 мм |
| Применение | Отопление, охлаждение, кондиционирование, водоснабжение |
- Фланцевый двухходовой клапан DN32, kvs 16 м³/ч для систем HVAC.
- Корпус из серого чугуна EN-GJL-250, внутренняя арматура из нержавеющей стали и латуни для долговечности.
-Рабочая температура до +150 °C, давление PN16, высокая герметичность ≤ 0,02 % kvs.
- Диапазон регулирования > 100:1, установка в любом положении, кроме «шток вниз».
- Совместимость с электромоторными и гидравлическими приводами Siemens серий SAX, SAV, SKD, SKB, SKC
Siemens VVF42.32-16 - это надежный фланцевый клапан для точного управления теплоносителем в системах отопления, охлаждения и кондиционирования. Прочная конструкция и высокое качество материалов обеспечивают долговечность и стабильность работы даже в сложных эксплуатационных условиях.
