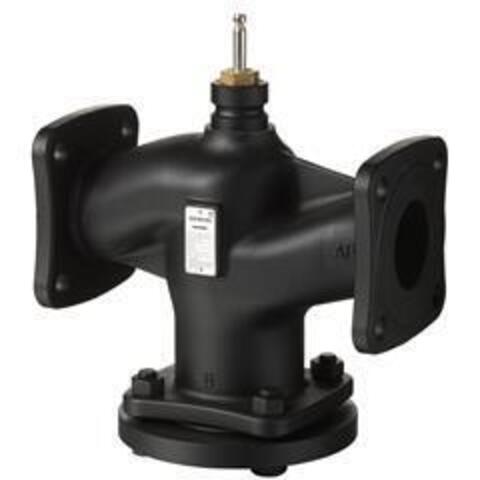

Siemens VVF32.50-40 S55202-V107 представляет собой двухходовой седельный клапан с фланцевым соединением, рассчитанный на PN10, номинальный диаметр DN50 и пропускную способность kvs = 40 м³/ч. Применяется для управления потоками воды, воды с антифризом и рассола в закрытых системах отопления, охлаждения, вентиляции и промышленных объектах.
Клапан Siemens VVF32.50-40 S55202-V107 предназначен для автоматизированной регулировки потока жидких сред с широким диапазоном рабочих температур - от -10 °C до +150 °C. Этот клапан монтируется на трубопроводах с фланцевым соединением по ISO 7005, корпус изготовлен из чугуна EN-GJL-250, а внутренние детали - из CrNi-стали и латуни, что обеспечивает высокую стойкость к износу и коррозии.
Пропускная способность в полностью открытом состоянии составляет kvs 40 м³/ч, что подходит для значительных расходов в системах среднего и крупного масштаба. Класс утечки через проход - не более 0,02 % от kvs, диапазон регулирования - более 100:1, ход штока - 20 мм.
В качестве привода применяются электромоторные SAX и электро-гидравлические приводные механизмы Siemens SKD/SKB/SKC с ходом до 20 мм. Клапан может использоваться как управляющий или запорный элемент в автоматизированных системах отопления, охлаждения и вентиляции.
Клапан не требует специального обслуживания. Для эксплуатации при температурах ниже 0 °C рекомендуется дополнительно использовать обогрев для штока ASZ6.6.
| Параметр | Значение |
|---|---|
| Производитель | Siemens |
| Страна изготовления | Германия |
| Серия | VVF32 |
| Модель | VVF32.50-40 (S55202-V107) |
| Тип клапана | Двухходовой седельный, фланцевый |
| Максимальное давление (PN) | 10 бар (PN10) |
| Номинальный диаметр (DN) | 50 мм |
| Пропускная способность (kvs) | 40 м³/ч |
| Материал корпуса | Чугун EN-GJL-250 |
| Внутренние части | CrNi-сталь / латунь |
| Температурный диапазон | -10 … +150 °C |
| Утечка | ≤ 0,02% от kvs |
| Диапазон регулирования | >100:1 |
| Ход штока | 20 мм |
| Характеристика | Линейная / равнопроцентная |
| Приводы | SAX, SKD, SKB, SKC |
| Соединение | Фланцевое ISO 7005 |
| Применение | Вода, рассолы, смеси с антифризом в закрытых системах |
- Двухходовой седельный клапан, DN50, kvs 40 м³/ч, PN10 - оптимально для крупных систем отопления и охлаждения.
- Высокопрочный чугунный корпус EN-GJL-250, долговечные внутренние части из CrNi-стали и латуни.
-Рабочий диапазон температур -10…+150 °C, возможность эксплуатации с водой, антифризами, рассолами.
- Класс утечки ≤ 0,02 % от kvs - высокая герметичность и надежность.
- Диапазон регулирования более 100:1, ход штока 20 мм для точного управления потоком.
- Совместимость с электроприводами Siemens SAX, SKD, SKB, SKC для автоматизации.
Siemens VVF32.50-40 обеспечивает точное управление потоками в системах отопления, охлаждения и вентиляции. Надёжные материалы и продуманная конструкция гарантируют длительную безаварийную работу и высокий уровень автоматизации инженерных сетей любого масштаба.
