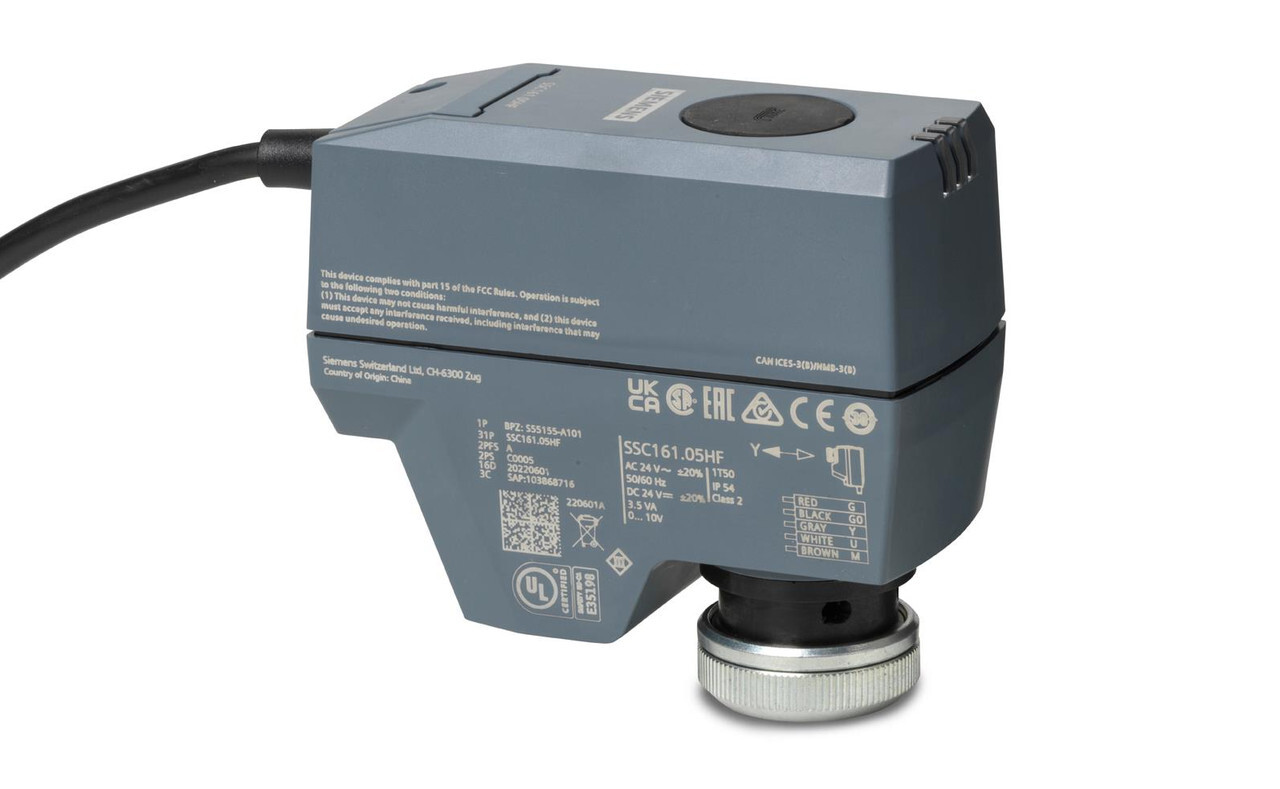

Siemens SSC161.05HF, артикул S55155-A101, представляет собой электромоторный привод с крутящим моментом 300 Ньютон-метров, рассчитанный для управления малыми зональными клапанами например, серий VVP, VXP, VMP и клапанами Landis & Gyr. Привод широко применяется в системах кондиционирования, вентиляции и теплообеспечения, включая потолочные охлаждающие панели, VAV-системы и фанкойлы. SSC161.05HF оснащён функцией самокалибровки хода клапана, что облегчает монтаж и настройку, а также обеспечивает точное позиционирование хода штока в диапазоне от 1.2 до 6.5 мм.
Устройство монтируется напрямую на клапан с помощью муфтовой гайки без инструментов, что ускоряет монтаж. Привод выполняется с возможностью управления аналоговым сигналом 0-10 В постоянного тока и поддерживает параллельную работу до десяти приводов при достаточной мощности контроллера. Стандартный кабель длиной 1.5 метра съёмный, для особых условий доступны варианты с удлинённым 3 или 6 м и безгалогеновым кабелем.
Корпус выполнен из прочного пластика светло-серого цвета с классом защиты IP54, что позволяет использовать привод в обычных внутренних условиях при температуре от 1 до 50 °C и относительной влажности до 85%. Рабочая температура теплоносителя в подключённом клапане может достигать до 110 °C. Время полного хода штока составляет примерно 12.5 секунд на ход 2.5 мм, обеспечивая плавное и точное управление клапаном.
Привод оснащён светодиодной индикацией положения штока и состояний движения, предусмотрена возможность ручной регулировки для наладки системы. При отключении питания привод сохраняет положение штока. Электропитание устройства - 24 В переменного или постоянного тока с небольшим энергопотреблением примерно 3.5 ВА.
| Производитель | Siemens |
| Модель | SSC161.05HF, S55155-A101 |
| Тип | Электромоторный привод для клапанов |
| Крутящий момент | 300 Нм |
| Ход штока | 1.2-6.5 мм |
| Время хода | 12.5 с на 2.5 мм |
| Управляющий сигнал | DC 0-10 В |
| Питание | AC 24 В ±20% или DC 24 В ±20% |
| Защита корпуса | IP54 |
| Температурный диапазон | 1-50 °C (окружающая среда), до 110 °C (среда клапана) |
| Влажность | 5-85% r.h. |
| Кабель | 1.5 м (съемный), есть опции 3 и 6 м |

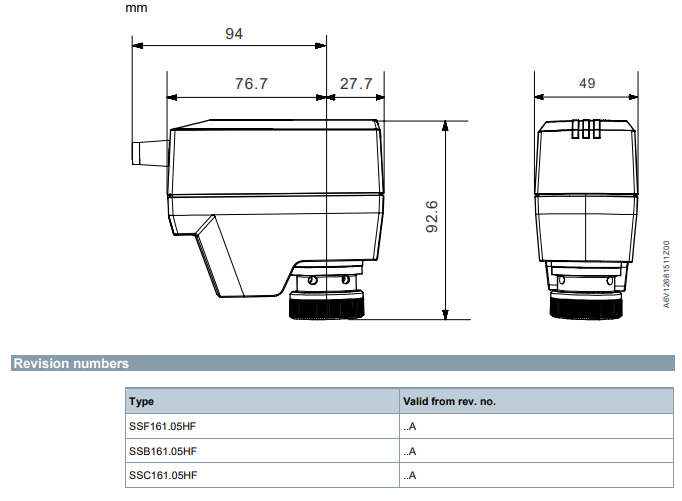

| Размеры (Ш×В×Г) | 104.4 × 92.6 × 49 мм |
| Вес | около 0.7 кг |
- Самокалибровка хода клапана упрощает монтаж и настройку.
- Высокий крутящий момент 300 Нм подходит для широкого спектра зональных клапанов.
- Прямой монтаж без инструментов с помощью муфтовой гайки.
- Аналоговое управление DC 0-10 В и возможность параллельной работы несколькими приводами.
- Светодиодная индикация положения и состояния работы.
- Съемный кабель с различной длиной и опциями безгалогенового исполнения.
- Рабочая температура до 50 °C и защита IP54 для стандартных внутренних условий эксплуатации.
- Низкое энергопотребление и надежная работа.
Электромоторный привод SSC161.05HF обеспечивает надежное и точное управление клапанами в системах отопления, вентиляции и кондиционирования, благодаря высокой мощности, удобству монтажа и интеллектуальной функции самокалибровки. Это решение идеально подходит для современных зданий с требованием к энергоэффективности и комфорту.
