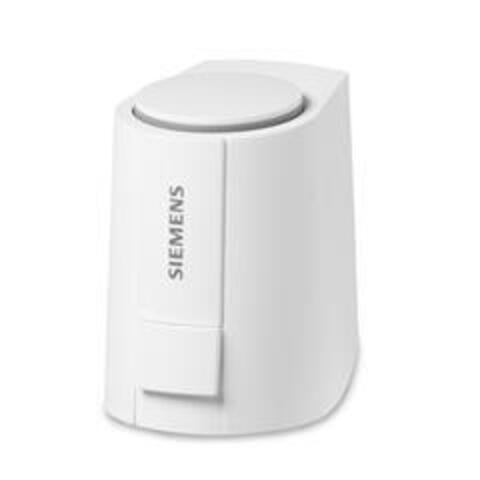

Siemens S55174-A215, модель STP161.65L10, представляет собой электропневматический термопривод, работающий от напряжения AC 24 В с нормально открытым состоянием NO, ходом штока 6,5 мм и длиной кабеля 1 метр. Данный привод предназначен для управления небольшими клапанами, такими как радиаторные и зональные клапаны VVP47.., VXP47.., VMP47.., а также клапаны других производителей.
Этот привод применяется в системах отопления, охлаждения и вентиляции для точного позиционирования клапанов с двухпозиционным или квазипропорциональным управлением по аналоговому входу 0-10 В. Устройство отличается малым энергопотреблением и бесшумной работой, что делает его удобным для систем с высоким уровнем комфорта. Величина усилия на штоке составляет до 125 Н, что достаточное для надёжного управления малогабаритными клапанами. Время перемещения штока пропорционально длине хода и составляет примерно 30 секунд на 6,5 мм хода.
Корпус привода выполнен из ударопрочного пластика с классом защиты IP54, что обеспечивает устойчивость к пыли и брызгам воды, при этом устройство рассчитано на эксплуатацию в диапазоне температур окружающей среды от 0 до 50 °C и относительной влажности до 95%. Стандартная длина кабеля составляет 1 метр, но доступны варианты с удлинёнными кабелями. Предусмотрена индикация положения штока.

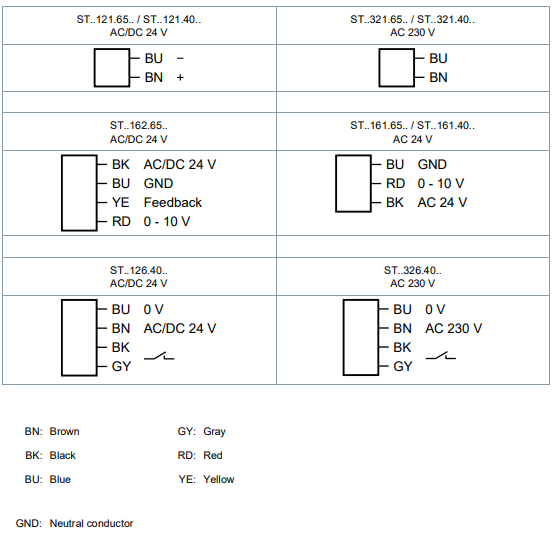

Управление приводом осуществляется при помощи аналогового сигнала 0-10 В, что делает устройство совместимым с большинством современных систем управления зданиями и автоматизации HVAC. Конструкция обеспечивает простоту монтажа и обслуживания, а также высокую надежность на протяжении всего срока эксплуатации.
| Производитель | Siemens |
| Модель | STP161.65L10, S55174-A215 |
| Тип | Электротермический привод для клапанов |
| Напряжение | AC 24 В |
| Ход штока | 6.5 мм |
| Макс. усилие штока | 125 Н |
| Управляющий сигнал | 0-10 В (аналоговый) |
| Время полного хода | около 30 секунд |
| Степень защиты корпуса | IP54 |
| Температурный диапазон | 0-50 °C |
| Влажность | до 95% р.в. |
| Материал корпуса | Пластик |
| Длина кабеля | 1 м (стандарт) |
| Размеры (В×Ш×Г) | 48.3 × 44.3 × 67.4 мм |
| Вес | около 0.2 кг |
- Электротермический привод с нормальнo открытым штоком (NO).
- Точное позиционирование клапанов с аналоговым управлением 0…10 В.
- Компактные размеры и лёгкий вес, удобен для монтажа в ограниченных пространствах.
- Малое энергопотребление и бесшумная работа.
- Высокая степень защиты IP54 для устойчивости к пыли и брызгам.
- Подходит для радиаторных, зональных и малогабаритных клапанов.
- Индикация положения штока облегчает настройку и диагностику.
Термопривод STP161.65L10 обеспечивает точное, надежное и экономичное управление малыми клапанами в системах отопления, вентиляции и кондиционирования. Благодаря компактному дизайну, высокой защите и простоте монтажа он идеально вписывается в современные инженерные решения, повышая комфорт и энергоэффективность зданий.
