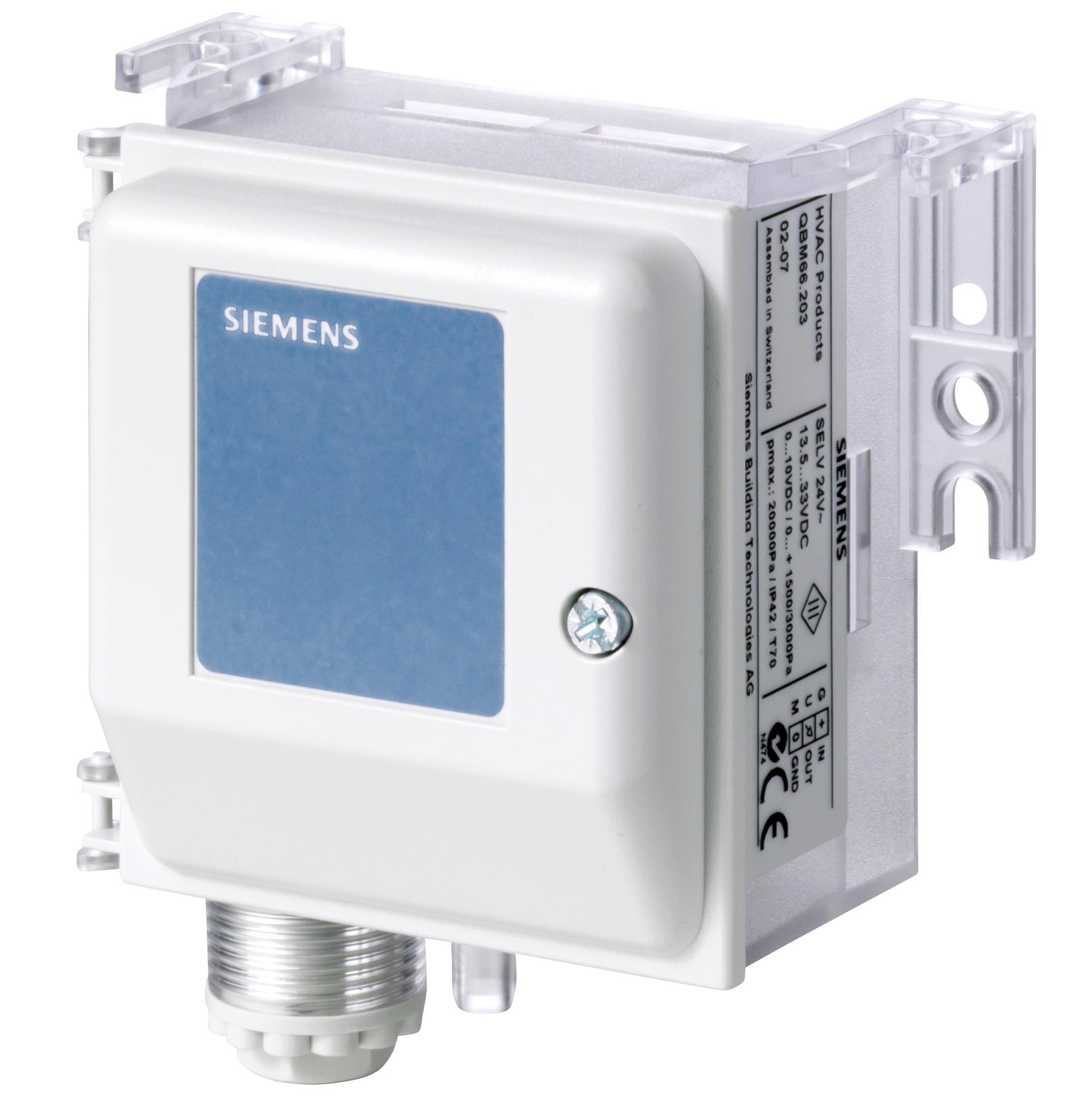

Siemens QBM2030-5 S55720-S245 представляет собой датчик перепада давления с линейной характеристикой измерения, предназначенный для работы с воздухом и неагрессивными газами. Применяется в системах вентиляции и кондиционирования HVAC для измерения, контроля и мониторинга воздушных потоков, давления фильтров и вентиляции.
Датчик перепада давления Siemens QBM2030-5 является надежным устройством, выполняющим высокоточные измерения в диапазонах от 0 до 200 Па, 0 до 250 Па и 0 до 500 Па. Он использует пьезорезистивный сенсорный элемент с силиконовой мембраной и керамическим рычагом, обеспечивая линейный и температурно-компенсированный выходной сигнал DC 0...10 V. Благодаря этому прибор широко применяется для измерения малых перепадов давления в воздуховодах систем вентиляции, кондиционирования, чистых помещений и других HVAC-инсталляциях.

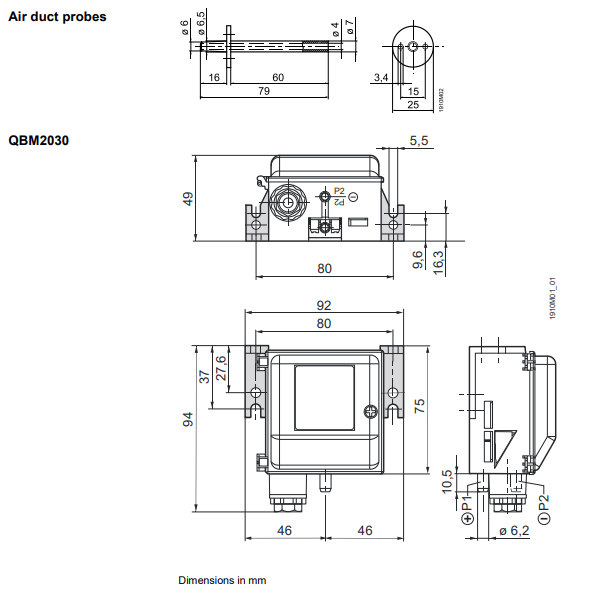

Конструкция корпуса QBM2030-5 предусматривает простоту монтажа с помощью встроенных крепежных кронштейнов и возможность установки на стену, панель или воздуховод. Корпус обладает степенью защиты IP42, обеспечивая достаточную пыле- и влагозащиту для внутренних помещений. Питание осуществляется от AC 24 В ±15% или DC 13.5…33 В, что позволяет подключать датчик практически к любым системам автоматизации зданий.
Модель полностью откалибрована на заводе-изготовителе и не требует дополнительного обслуживания. Помимо основного устройства в комплекте поставки входят 2 м пластиковые трубки, 2 зондовых соединителя и крепежные элементы, что делает установку максимально удобной и быстрой. Устройство демонстрирует общую погрешность менее ±3% от полной шкалы при температуре 20°C, а время отклика составляет около 1 секунды.
Основные области применения включают:
- контроль засоренности фильтров;
- измерение воздушного потока в вентиляционных каналах;
- управление вентиляторами и заслонками;
- контроль давления в системах «чистых помещений» и климатических установках.
Датчик отвечает стандартам EN 61326-1 (электромагнитная совместимость) и EN 60730-1 (классификация защиты), имеет класс защиты III и относится к экологически безопасной продукции, соответствующей директивам RoHS. Вес прибора с упаковкой - около 0.18 кг.
| Фирма-изготовитель | Siemens |
| Страна производства | Германия |
| Серия | QBM2030 |
| Модель | QBM2030-5 (S55720-S245) |
| Тип датчика | Дифференциальный датчик давления для воздуха/газов |
| Диапазон измерений | 0-200 / 0-250 / 0-500 Па |
| Выходной сигнал | 0-10 В DC |
| Питание | AC 24 В ±15%, 50/60 Гц или DC 13.5-33 В |
| Ток потребления | менее 10 мА |
| Погрешность измерения | < ±3% от диапазона FS |
| Время отклика | около 1 с |
| Материал сенсора | Силиконовая мембрана, керамический рычаг |
| Защита корпуса | IP42 (EN 60529) |
| Температурный диапазон эксплуатации | 0…70 °C |
| Влажность (без конденсации) | < 90% r.h. |
| Масса с упаковкой | около 0.18 кг |
| Монтаж | настенный, в воздуховод, в шкаф автоматики |
- Возможность выбора диапазона измерений (0-200, 0-250, 0-500 Па).
- Линейная характеристика выходного сигнала 0–10 В.
- Температурная компенсация сигнала и высокая стабильность.
- Быстрый отклик и высокая точность <±3%.
- Легкая установка - встроенные крепления в корпусе.
- Питание от AC/DC источников 24 В.
- Не требует обслуживания, калиброван на заводе.
- Совместим с системами управления Siemens и другими HVAC-контроллерами.
Дифференциальные датчики давления Siemens серии QBM2030 обеспечивают надежное и точное измерение малых перепадов давления воздуха. Их использование позволяет оптимизировать работу систем вентиляции и кондиционирования, повысить энергоэффективность и обеспечить долговременную стабильность показаний.
