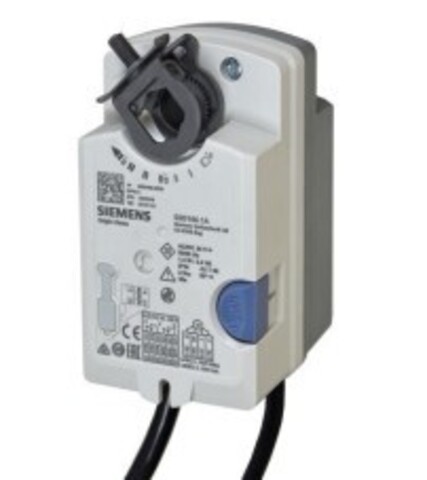

Siemens GSD141.1A артикул- S55499-D281 представляет собой роторный привод воздушной заслонки с крутящим моментом 2 Нм, предназначенный для управления вентиляционными заслонками и регулирующими клапанами среднего размера площадью до 0,3 м² в зависимости от силы трения. Привод работает от источников питания AC или DC 24 В и поддерживает двухпозиционное, трехпозиционное и модульное управление с аналоговым сигналом 0/2-10 В. Время полного цикла поворота заслонки на 90° составляет 30 секунд.
Устройство оснащено бесщёточным электрическим двигателем с высокой надёжностью и долговечностью, не требует концевых выключателей, способно выдерживать перегрузки и фиксируется в конечных положениях заслонки. В приводе применён механизм с низким уровнем шума и техническим обслуживанием, а его герметичный корпус из стеклонаполненного пластика обеспечивает степень защиты IP54. Кабель длиной 0,9 метра уже включён в комплект, что облегчает монтаж.
Для ручного управления служит кнопка отключения передачи, которая позволяет освободить механическую связь и повернуть заслонку вручную. Положение заслонки отображается как механическим индикатором, так и электрическим выходным сигналом, пропорциональным углу поворота, что удобно для интеграции с системами управления зданием. Привод можно настроить на поворот по часовой или против часовой стрелки с помощью DIL переключателя.
Основные сферы применения - системы вентиляции и кондиционирования, где необходим точный контроль воздушных потоков через заслонки или дроссельные устройства. Также GSD141.1A можно использовать для прямого привода зональных заслонок.
| Изготовитель | Siemens |
| Модель | GSD141.1A (S55499-D281) |
| Тип | Роторный привод воздушной заслонки |
| Крутящий момент | 2 Нм |
| Время поворота | 30 с на 90° |
| Управление | Двухпозиционное, трехпозиционное, 0/2…10 В |
| Питание | AC/DC 24 В |
| Степень защиты | IP54 |
| Материал корпуса | Стеклонаполненный пластик |
| Уровень шума | Низкий <40 дБ |
| Длина кабеля | 0,9 м |
| Температурный диапазон | 0-50 °C |
| Механическая индикация | Есть |
| Электрическая индикация | Аналоговый выход 0/2…10 В |
| Возможность ручного управления | Кнопка отключения механизма |
| Вес | Около 0.55 кг |
- Бесщёточный двигатель с высокой надёжностью и долговечностью без необходимости концевых выключателей
- Возможность работы с широким спектром сигналов управления - дву-, трёхпозиционным и аналоговым
- Механическая и электрическая индикация положения заслонки для удобства контроля
- Защищённый корпус с классом IP54, устойчивый к пыли и брызгам воды
- Низкий уровень шума и отсутствие технического обслуживания
- Кнопка отключения передачи для ручного управления заслонкой при необходимости
- Легкий монтаж благодаря предустановленному кабелю и стандартным размерам
- Регулировка направления вращения посредством DIL переключателя
Привод GSD141.1A сочетает в себе простоту эксплуатации и надежность, обеспечивает точное управление воздушными заслонками в системах вентиляции и кондиционирования. Его бесщёточный двигатель и продуманная конструкция гарантируют долгую стабильную работу и минимальный уровень шума, способствуют энергоэффективности зданий и комфортному микроклимату.
