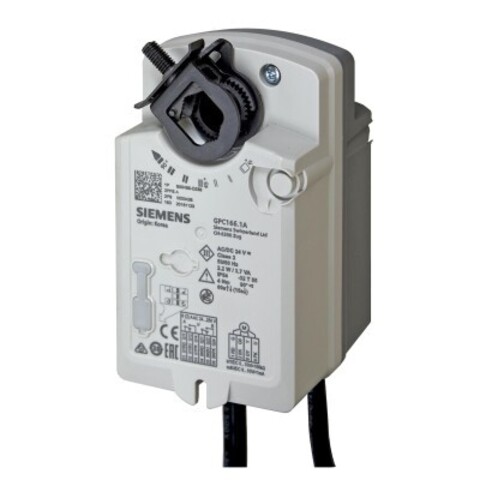

Siemens GPC161.1A представляет собой привод воздушной заслонки с крутящим моментом 4 Н·м и возвратной пружиной, выполненный для автоматизации заслонок в системах HVAC, где требуется безопасность: при отключении питания заслонка возвращается в аварийное положение. Модель предназначена для управления заслонками до 0,6 м², поддерживает сигнал DC 0-10 В и отличается простотой установки и надежностью.
Привод Siemens GPC161.1A входит в серию электроприводов с возвратной пружиной, оптимальных для систем, где безопасность воздухораспределения важна как в нормальных, так и аварийных режимах. При потере питания встроенная пружина механически возвращает заслонку в заранее определённое безопасное положение. Благодаря крутящему моменту до 4 Н·м привод подходит для заслонок площадью до 0,6 м² для небольших приточных и вытяжных каналов.
Модель оснащена бесщёточным двигателем постоянного тока, который обеспечивает длительный срок эксплуатации и минимальный уровень шума. Механизм реализует угол поворота 90°, с механическим ограничителем до 95°±2°, и время полного открывания составляет 60 секунд, а возврат пружиной занимает около 15 секунд. Управление осуществляется по сигналу DC 0-10 В, поддерживается открытие/закрытие и 3-позиционные режимы.
Конструкция исключает необходимость выключения в крайних положениях - система защищена от перегрузок и остается в конечном положении без риска повреждения. Механическая индикация положения заслонки и электрический выходной сигнал 0-10 В (пропорционально углу открытия) позволяют точно интегрировать привод в общую систему управления. Корпус выполнен из самозатухающего стеклонаполненного пластика, соответствует степени защиты IP54 - устойчив к пыли и влаге.
Монтаж осуществляется непосредственно на вал заслонки, диаметр до 15 мм, адаптер самоустанавливающийся, в комплекте кабель длиной 0,9 м и монтажные элементы. Диапазон рабочих температур −32...+55 °C, влажность до 95% без конденсата. Ресурс работы - не менее 100 000 циклов. Привод сертифицирован для систем автоматизации зданий, соответствует нормам безопасности, не требует обслуживания.
| фирма-изготовитель | Siemens |
| страна производства | Германия |
| серия | GPC |
| модель | GPC161.1A (S55499-D237) |
| тип | привод заслонки, возвратная пружина |
| крутящий момент | 4 Н·м |
| угол поворота | 90° (механ. ограничитель 95°±2°) |
| площадь заслонки | до 0,6 м² |
| время открытия | 60 сек на 90° |
| время возврата пружиной | 15 сек на 90° |
| питание | AC 24 В, DC 24...48 В |
| управляющий сигнал | DC 0-10 В (модулирующий) |
| степень защиты корпуса | IP54 |
| диапазон температур | −32…+55 °C |
| влажность | до 95% |
| длина кабеля | 0,9 м |
| материал корпуса | огнеупорный стеклонаполненный пластик |
| индикация положения | механическая и электрическая (0-10 В) |
| вес | около 0,6 кг |
| срок службы | не менее 100 000 циклов |
- Функция защитного возврата пружиной при отключении питания
- Электромотор с низким уровнем шума и высоким сроком службы
- Надёжная защита от перегрузок, работа без выключения в крайних положениях
- Поддержка аналогового, релейного и 3-позиционного управления
- Механическая и электрическая индикация положения заслонки
- Удобный монтаж с самоустанавливающимся адаптером и универсальными креплениями
- Сертифицированная защита корпуса IP54 для эксплуатации в различных условиях
Приводы Siemens серии GPC161.1A предназначены для безопасной автоматизации воздушных заслонок с возможностью аварийного возврата, обеспечивают энергоэффективность, надежность и гибкость интеграции в современные инженерные системы зданий.
