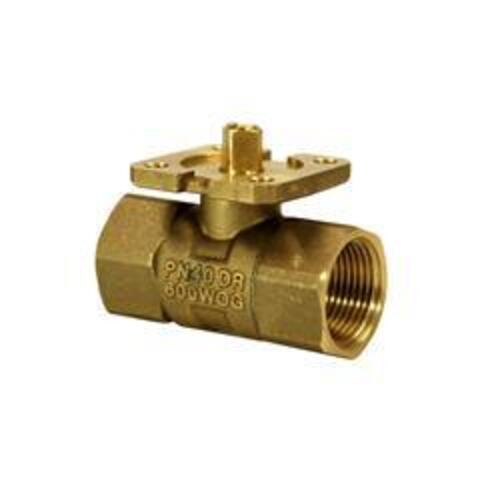

Siemens VAI61.20-4 представляет собой двухходовой шаровой клапан с внутренней резьбой, рассчитанный на давление PN40 и номинальный диаметр DN20. Используется в системах отопления, вентиляции и кондиционирования HVAC для точного регулирования и перекрытия потоков в замкнутых контурах.
Двухходовой шаровой клапан Siemens VAI61.20-4 с внутренней резьбой предназначен для применения в отопительных, вентиляционных и кондиционирующих системах в качестве регулирующего или запорного элемента. Конструкция клапана обеспечивает надёжное управление потоком жидкости в замкнутых системах с давлением до 40 бар PN40 и диаметром условного прохода 20 мм DN20. Клапан выполнен из высококачественной латуни сплав UNS C35330 - DZR, устойчивая к коррозии, что обеспечивает долговечность и надёжность в эксплуатации.
Внутренние резьбовые соединения соответствуют стандарту ISO 7-1 резьба Rp, что гарантирует совместимость с типовыми трубными фитингами. Благодаря шаровому механизму с углом поворота 90° клапан обеспечивает точное и быстрое перекрытие или регулирование потока, снижая вероятность протечек и износа уплотнений. Характеристика kvs равна 4 м³/ч, что определяет пропускную способность при полном открытии, обеспечивая баланс между производительностью и управляемостью.
Клапан VAI61.20-4 оптимально сочетается с электроприводами и системами автоматизации, что позволяет интегрировать его в современные инженерные сети зданий. Такая комплектация обеспечивает удобство монтажа и пусконаладки без специальных инструментов или доработок. Надёжность конструкции и простота обслуживания делают его популярным выбором для систем контролируемого отопления и кондиционирования в коммерческих и жилых зданиях.
| Изготовитель | Siemens |
| Страна изготовления | Германия |
| Серия | VAI61 |
| Модель | VAI61.20-4 |
| Тип клапана | Шаровой, двухходовой |
| Соединение | Внутренняя резьба (Rp по ISO 7-1) |
| Максимальное давление (PN) | 40 бар |
| Номинальный диаметр (DN) | 20 мм |
| Материал корпуса | Латунь (UNS C35330 – DZR) |
| Значение kvs | 4 м³/ч |
| Угол поворота | 90° |
| Применение | Отопление, вентиляция, кондиционирование, замкнутые контура |
- Шаровой двухходовой клапан с углом поворота 90° для точного и быстрого управления потоком.
- Внутренняя резьба по стандарту ISO 7-1 резьба Rp, обеспечивающая совместимость с типовыми трубами.
- Максимальное давление до 40 бар (PN40), что позволяет применять в системах с высоким давлением.
- Корпус из латуни DZR UNS C35330, устойчивый к коррозии и долговечный.
- Номинальный диаметр DN20 с пропускной способностью kvs 4 м³/ч для эффективного регулирования жидкости.
- Предназначен для использования в замкнутых системах отопления, вентиляции и кондиционирования воздуха.
Клапан Siemens VAI61.20-4 обеспечивает надёжное и точное управление потоками в системах отопления и вентиляции благодаря прочной латунной конструкции и стандартным соединениям. Он идеально подходит для современных инженерных систем, предлагая максимальную долговечность и простоту интеграции.
Техническое_описание_Siemens_VAI61.20-4.pdf
