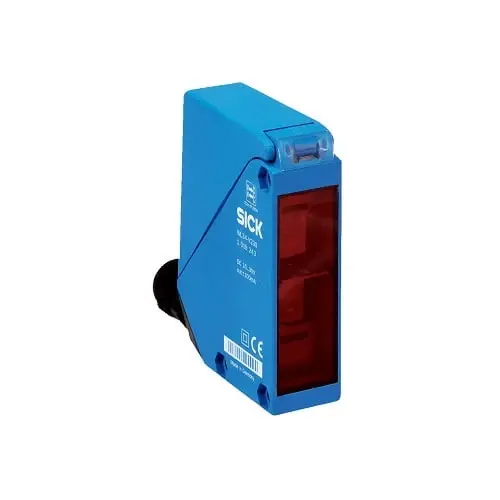

WL34-V240 представляет собой фотоэлектрический рефлекторный датчик серии W34 от компании SICK, предназначенный для надежного обнаружения объектов на расстоянии от 0,03 до 22 метров. Датчик отличается компактным прямоугольным корпусом с размером 27×92×70 мм и высоким классом защиты IP67, что делает его пригодным для работы в различных промышленных условиях.
Датчик WL34-V240 работает по принципу отраженного светового луча - передатчик и приемник расположены в одном корпусе, а световой луч отражается от специального рефлектора обратно к датчику. Используется светодиод с длиной волны 660 нм, обеспечивающий точную и стабильную работу на расстояниях до 22 метров с минимальной дистанцией от рефлектора 0,03 м.
В конструкции применен поляризационный фильтр, снижающий влияние бликов и помех, тем самым повышая надежность обнаружения и снижая ложные срабатывания. Выходные сигналы могут быть настроены как NPN или PNP, с функцией переключения по свету или тьме, что дает гибкость при интеграции с различными системами управления.
Датчик оснащен регулируемым потенциометром чувствительности, позволяющим адаптировать его под конкретные задачи и условия эксплуатации. Также предусмотрены настраиваемые временные задержки включения и отключения, а также аварийный выход (alarm), оповещающий о необходимости обслуживания оборудования.
Корпус выполнен из прочного ABS-пластика, защищен от влаги и пыли по классу IP67 и рассчитан на работу при температурах от -40 до +60 °C. Подключение осуществляется через клеммную колодку с резьбовым сальником M16 для надежного и герметичного соединения кабеля.
| Фирма изготовитель | SICK |
| Серия | W34 |
| Модель | WL34-V240 |
| Принцип работы | Фотоэлектрический рефлекторный датчик |
| Сensing range (рабочий диапазон) | 0,03 м - 22 м |
| Тип источника света | Светодиод, 660 нм |
| Выходной сигнал | NPN, PNP, светло-/темно переключение |
| Напряжение питания | 10...30 В DC |
| Максимальный выходной ток | 100 мА |
| Время отклика | ≤ 500 мкс |
| Частота переключения | 1000 Гц |
| Корпус | ABS пластик |
| Степень защиты | IP67 |
| Температура эксплуатации | -40…+60 °C |
| Подключение | Терминальный блок с резьбовым сальником M16 |

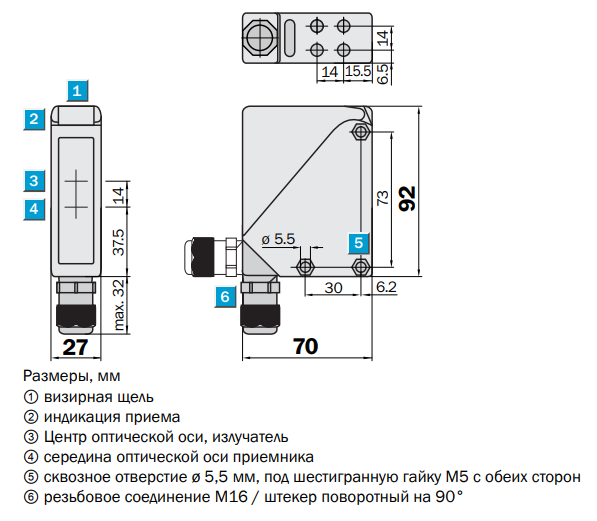

| Размеры (Ш×В×Г) | 27×92×70 мм |
| Вес | около 140 г |
- Высокая дальность обнаружения до 22 метров с минимальной дистанцией 0,03 м.
- Применение поляризационного фильтра для повышения устойчивости к отражениям.
- Гибкие настройки: переключатель выходов NPN/PNP, режимы светло-/темно.
- Регулируемый потенциометр чувствительности и временные задержки.
- Надежная конструкция с защитой IP67 и высококачественным ABS корпусом.
- Удобное подключение через клеммную колодку с герметичным сальником M16.
- Быстрое время отклика и высокая частота переключения для динамических процессов.
- Встроенный аварийный выход для поддержки технического обслуживания.
SICK подчеркивает универсальность WL34-V240, высокую надёжность и точность работы в сложных условиях. Датчик способен минимизировать время простоя оборудования благодаря высокой устойчивости к помехам и функциями диагностики, что делает его оптимальным для широкого спектра промышленных применений.
