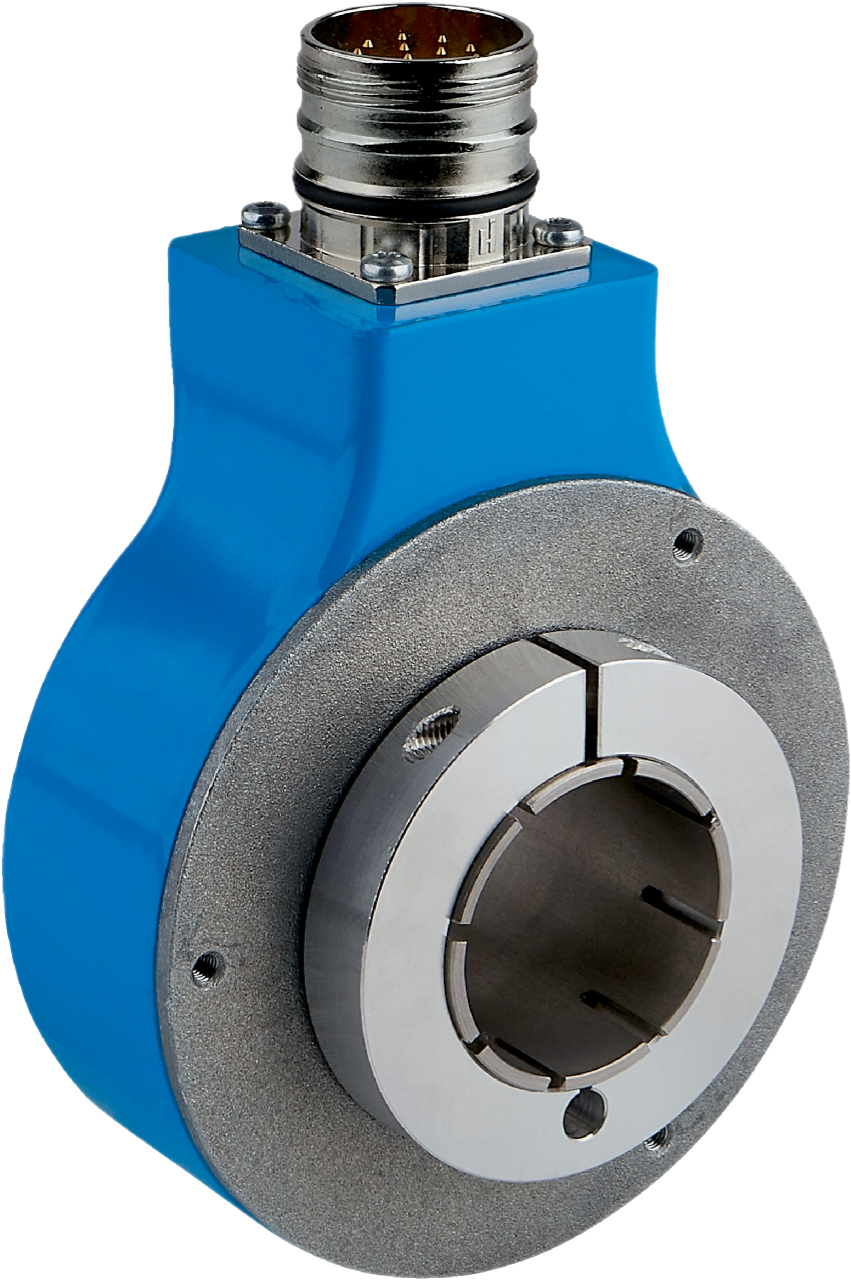

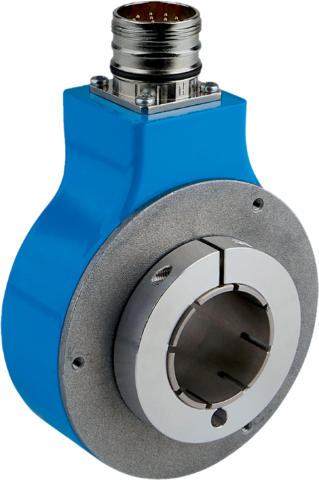

SICK DGS80B-TSHA01024 представляет собой инкрементальный энкодер с полым валом диаметром 30 мм, предназначенный для точного измерения углового положения и скорости вращения в промышленных системах управления движением. Энкодер оснащён 6-канальным выходом и интерфейсом TTL/RS-422, обеспечивая высокую частоту выхода до 300 кГц и разрешение 1024 импульса за оборот.
Модель DGS80B-TSHA01024 является частью серии энкодеров DGS80/90 компании SICK AG, известной своей надежностью и высоким качеством исполнения. Энкодер имеет полый алюминиевый вал диаметром 30 мм и корпус из сплава ZAMAC, что обеспечивает прочность и устойчивость к внешним воздействиям. Его рабочий температурный диапазон - от -25 до +85 °C, а корпус защищен по стандарту IP65, что гарантирует защиту от пыли и струй воды, что важно для применения в промышленной среде.
Энкодер имеет малый пусковой момент 6 Нсм и выдерживает значительные нагрузки по оси и радиальные нагрузки по валу до 100 Н, что позволяет использовать его с тяжелыми валами и в условиях вибрации. Разрешение 1024 импульса за оборот позволяет точно измерять скорость и положение вращающихся элементов в приводах, транспортерах и других системах автоматизации.
Интерфейс TTL/RS-422, 6-канальный выход и возможность работы на частоте до 300 кГц делают энкодер совместимым с современными системами управления и сбора данных. Благодаря защите от обратной полярности и короткого замыкания, устройство надежно работает в сложных условиях производства.
| Производитель | SICK AG |
| Модель | DGS80B-TSHA01024 |
| Тип энкодера | Инкрементальный с полым валом |
| Диаметр вала | 30 мм |
| Количество каналов | 6-канальный |
| Интерфейс | TTL / RS-422 |
| Разрешение | 1024 имп./оборот |
| Частота выходного сигнала | до 300 кГц |
| Корпус | ZAMAC, IP65 |
| Материал вала | Алюминий |
| Рабочая температура | -25…+85 °C |
| Пусковой момент | 6 Нсм |
| Максимальная осевая нагрузка | 100 Н |
| Максимальная радиальная нагрузка | 100 Н |
| Вес | 650 г |
| Питание | 5-30 В DC |
- Высокоточный инкрементальный энкодер с разрешением 1024 импульса на оборот
- Полый алюминиевый вал диаметром 30 мм для удобства установки
- Прочный корпус ZAMAC с защитой IP65, устойчив к пыли и воде
- Малый пусковой момент и высокая нагрузочная способность вала до 100 Н
- Интерфейс TTL/RS-422 с 6-канальным выходом, обеспечивающим частоту до 300 кГц
- Защита от короткого замыкания и обратной полярности для надежности работы
SICK AG выделяет модель DGS80B-TSHA01024 как надежное и высокоточное решение для измерения угловых положений и скорости вращения в сложных промышленных условиях. Благодаря прочному корпусу и широкому функционалу, энкодер способствует повышению эффективности и стабильности в автоматизированных системах управления движением.
