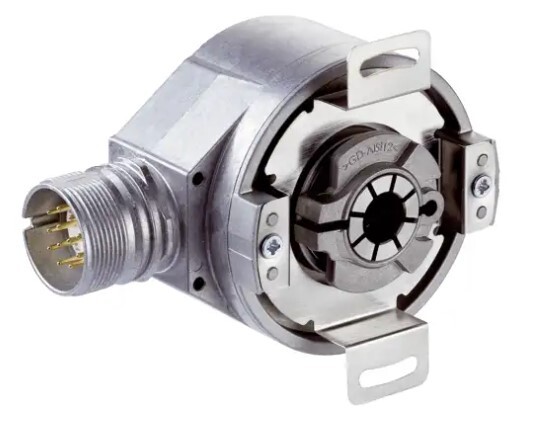

AFM60B‑BHAA004096 представляет собой многооборотный абсолютный энкодер с глухим полым валом ø15 мм, разрешением 12 бит, интерфейсом SSI и прочным алюминиевым корпусом. Применяется для точного измерения положения и скорости вращения в приводах, станках и промышленных системах автоматизации.

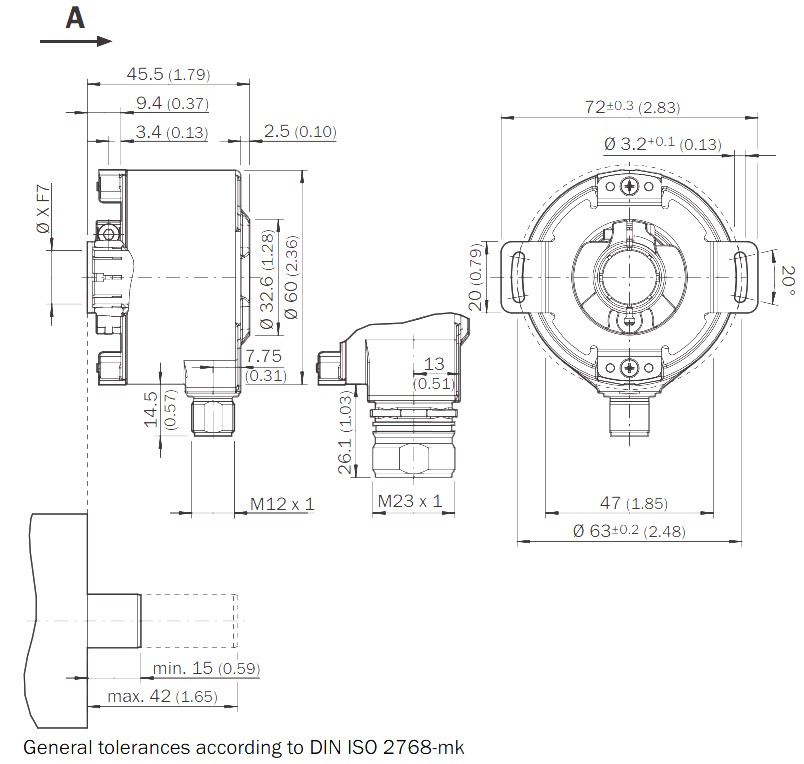

AFM60B‑BHAA004096 выпускается компанией SICK в серии AFS/AFM60 SSI. Представляет из себя это устройство высокоточный многооборотный абсолютный энкодер с классом надёжности MTBF порядка сотен лет. Энкодер оснащен глухим полым валом Ø15 мм и алюминиевым фланцем диаметром 63 мм. Энкодер обеспечивает 4096 × 4096 позиционных шагов, что соответствует 12‑битной точности как на сам оборот, так и на число оборотов. Интерфейс SSI‑Gray поддерживает тактовую частоту до 2 МГц с параметрами CW/CCW. Стартовая индикация готовности занимает ≈50 мс, а задержка формирования позиции — менее 1 µс . Устройство питается от 4,5…32 V DC, потребляет ≤ 0,7 Вт и оснащено защитой от переполюсовки. Механические характеристики включают момент начала вращения < 0,8 N·cm, работающий момент < 0,6 N·cm, радиальное допускаемое смещение ±0,3 мм, осевое ±0,5 мм, скорость до 6000 мин⁻¹ и устойчивость к акселерации до 500 000 рад/с². Корпус IP65 на валу и IP67 для остальной части гарантирует защиту от пыли и влаги . Диапазон рабочих температур: −40…+100 °C. Вес составляет около 0,2 кг . Устройство оснащено 12‑контактным разъёмом M23 и макетчартом соединений, включая линии питания, CLK, DATA и настройки направления (CW/CCW).Срок службы подшипников оценивается в 3×10^9 оборотов. Энкодер предназначен для использования в промышленных и автоматизированных системах: станках, приводах, автоматических воротах, упаковке, транспортерных системах, где важна точность, надёжность и устойчивость к вибрациям и воздействиям.
| Производитель | SICK AG (Германия) |
| Серия | AFS/AFM60 SSI |
| Модель | AFM60B‑BHAA004096 (арт. 1054924) |
| Разрешение | 12 бит × 12 бит (4096×4096) |
| Интерфейс | SSI‑Gray, ≤ 2 МГц |
| Питание | 4.5 … 32 V DC |
| Потребление | ≤ 0.7 W |
| Момент запуска | < 0.8 N·cm |
| Рабочий момент | < 0.6 N·cm |
| Скорость вращения | до 6000 min⁻¹ |
| Рабочая температура | –40…+100 °C |
| Степень защиты | IP65 вал / IP67 корпус |
| Подшипники (ресурс) | 3·10^9 оборотов |
| Вибро/удар | 30 g / 70 g |
| Материал корпуса и фланца | Алюминиевый отлив |
| Тип вала | глухой полый Ø15 мм |
| Разъём | M23, 12‑контактный |
| Вес | ≈ 0.2 кг |
- Высокое разрешение — до 16 M положений с дополнительной памятью оборотов.
- SSI-интерфейс с Gray-кодом — минимальный уровень ошибок при передаче.
- Низкий момент трения — улучшенная динамика за счёт снижения механического сопротивления.
- Широкий температурный диапазон — от −40 до +100 °C.
- Классы защиты IP65/67 — подходит для экстремальных условий.
- Долговечные подшипники — до 3 миллиардов оборотов.
- Макс. скорость и ускорение — до 6000 min⁻¹ и 500 000 rad/s².
- Защита от переполюсовки — встроена.
- Прочная конструкция — алюминиевый корпус и фланец ø63 мм.
SICK позиционирует AFM60B-BHAA004096 как интеллектуальный многооборотный абсолютный энкодер с высокой точностью, надёжностью и диагностикой: устройство обладает функциями самоконтроля, параметрической настраиваемостью SSI и способно эффективно использоваться в критичных системах автоматизации для обеспечения максимальной стабильности и точности позиционирования.
