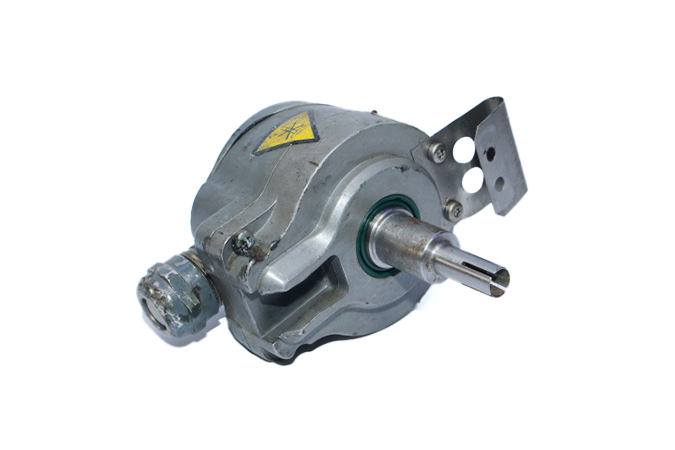

SEW-Eurodrive ES1T представляет собой встраиваемый инкрементальный энкодер, предназначенный для установки на электродвигатели SEW-Eurodrive серий DT, DV и DZ.
Энкодер ES1T является специализированным решением, разработанным в тесном сотрудничестве с компанией Baumer (Thalheim) для интеграции в экосистему приводов SEW-Eurodrive. Данный датчик относится к категории HeavyDuty (для тяжелых условий), что обусловлено его конструктивной устойчивостью к высоким температурам, возникающим при работе двигателя, и значительным вибрационным нагрузкам.
Принцип работы устройства основан на фотоэлектрическом считывании вращающегося диска. Он генерирует 1024 импульса на один оборот вала. Выходной каскад TTL (RS422) обеспечивает передачу дифференциального сигнала, что критически важно для минимизации влияния электромагнитных помех, создаваемых обмотками двигателя и силовыми кабелями частотного преобразователя. В системе управления SEW (например, с преобразователями MOVIDRIVE или MOVITRAC) этот энкодер позволяет реализовать векторное управление с высочайшей точностью поддержания момента даже на нулевых скоростях.
Область применения включает крановое оборудование, конвейерные системы автоматизированных складов, лифтовые лебедки и любые механизмы, где требуется жесткий контроль позиционирования и скорости. Особенностью исполнения ES1T является его полная механическая совместимость с посадочными местами на валу двигателей SEW, что исключает необходимость использования переходных муфт и кронштейнов. Датчик оснащен защитой от токов вала и имеет высокую степень герметичности, позволяющую использовать его в неотапливаемых помещениях и в условиях промышленного загрязнения.
| Производитель | SEW‑EURODRIVE (Германия) |
| Серия | ES1T — Incremental Encoder for CT/DT motors |

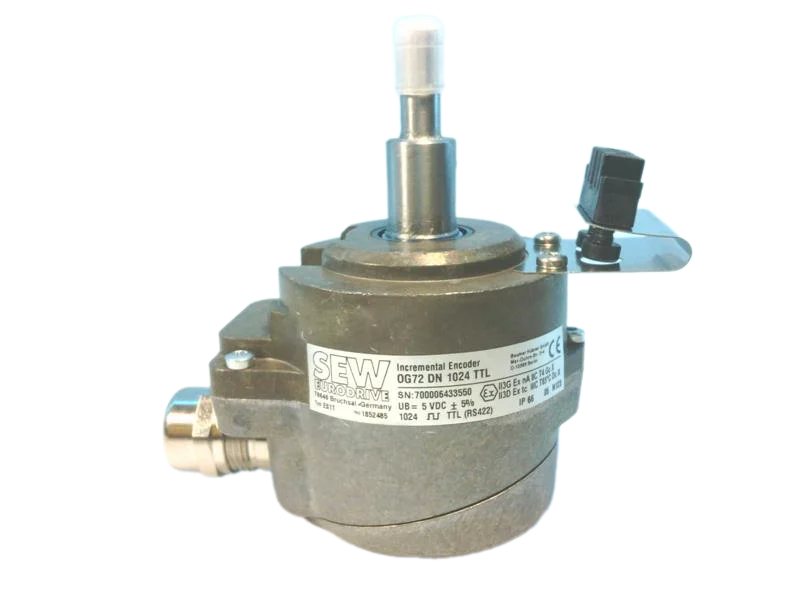

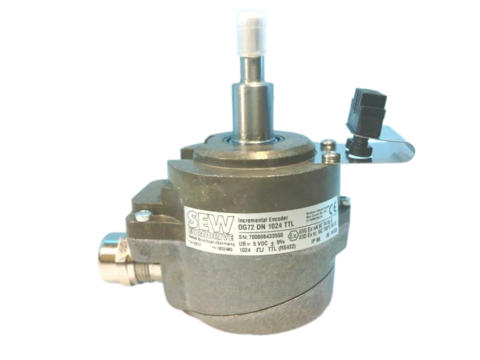

| Модель | ES1T OG72DN 1024 TTL (код производителя 1852485) |
| Тип | Инкрементальный энкодер |
| Разрешение | 1024 имп./об |
| Напряжение питания | 5 VDC |
| Выходной уровень сигнала | TTL по стандарту RS‑422 (A/B/Z + инверсии) |
| Ток питания | Прибл. 180 mA |
| Макс. скорость вращения | 10 000 rpm |
| Макс. частота импульсов | 120 kHz |
| Степень защиты | IP56 |
| Рабочая температура | –30…+60 °C |
| Монтаж | Spread shaft для CT/DT двигателей SEW |
| Код производителя | 1852485 |
| Вес | 0.39 кг |
| Размеры | 160 x 120 x 60 мм |
- Высокая точность позиционирования при 1024 имп./об.
- Сигналы TTL уровня RS‑422 для надёжной передачи даже при помехах и длинных кабелях.
- Надёжный корпус с защитой IP56, выдерживает загрязнения и конденсат.
- Совместимость с приводами SEW и двигателями CT/DT серий.
- Подходит для динамично изменяющихся нагрузок - высокая максимальная частота импульсов и вращения.
Энкодер ES1T с сигналами TTL и 1024 приращениями/оборотами рекомендуется для использования с асинхронными двигателями переменного тока типоразмера CT/DT до 100, с интерфейсом RS‑422, питанием 5 В, степенью защиты IP56.
