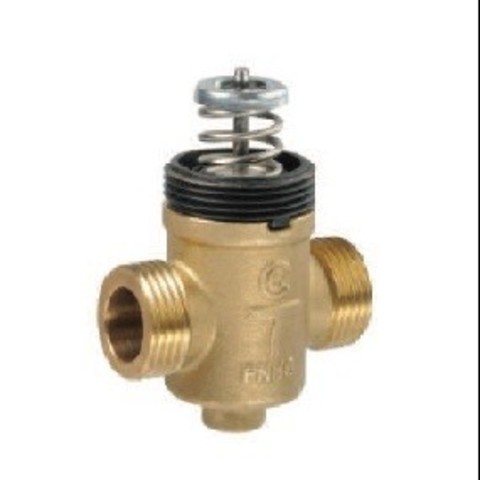

Зональный клапан VZ319C-15BP 0.6E
Категория: Клапаны и приводы
FIELD DEV
Эти малые линейные клапаны с длинным ходом (5,5 мм) предназначены для управления расходом горячей и холодной воды в фанкойлах и других оконечных устройствах. Данный тип клапанов предназначен для работы с миниатюрным электромеханическим приводом типа MZ20.
| Модель | DN | Kvs, | Соединение | |
| A-AB | B-AB | |||
| VZ319C-15BP01 | 15 | 0.25 | 0.25 | 15 мм |
| VZ319C-15BP02 | 15 | 0.4 | 0.25 | 15 мм |
| VZ319C-15BP03 | 15 | 0.6 | 0.4 | 15 мм |
| VZ319C-15BP04 | 15 | 1 | 0.6 | 15 мм |
| VZ319C-15BP05 | 15 | 1.6 | 1 | 15 мм |
| VZ319C-15BP06 | 15 | 2.5 | 1.6 | 15 мм |
| VZ319C-20BP07 | 20 | 4 | 1.6 | 22 мм |
| Номинальное давление | PN16 |
| Ход штока | 5,5 мм |
| Макс. скорость жидкости | 3 м/с |
| Макс. концентрация гликоля | до 30 % |
| Диапазон температуры рабочей среды | От 2 до 95 °C |
| Характеристика расхода | |
| Равнопроцентная | Прямой ход (порт A-AB) |
| Линейная | Байпасный ход (порт B-AB |
| Утечка | 0 %, герметичный |
| Материалы | |
| Корпус клапана | Латунь CW617N |
| Шток | Нержавеющая сталь AISI 303 |
