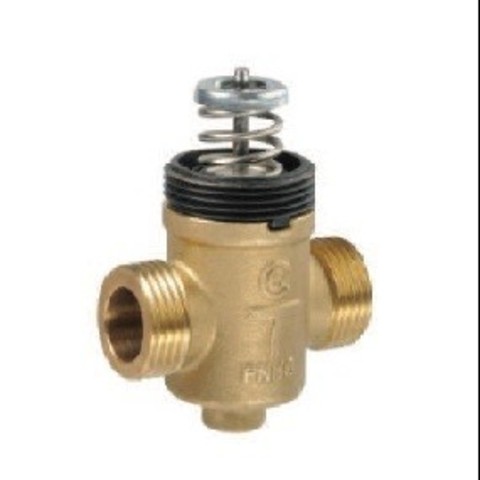

Зональный клапан VZ219E-15BP 1.6E
Категория: Запасные части и аксессуары ОВК
FIELD DEV
Эти малые линейные клапаны с длинным ходом (5,5 мм) предназначены для управления расходом горячей и холодной воды в фанкойлах и других оконечных устройствах. Данный тип клапанов предназначен для работы с миниатюрным электромеханическим приводом типа MZ20.
| Модель | DN | Kvs, м3/ч | Соединение |
| VZ219E-15BP 0.25E | 15 | 0.25 | G1/2A |
| VZ219E-15BP 0.4E | 15 | 0.4 | G1/2A |
| VZ219E-15BP 0.6E | 15 | 0.6 | G1/2A |
| VZ219E-15BP 1.0E | 15 | 1 | G1/2A |
| VZ219E-15BP 1.6E | 15 | 1.6 | G1/2A |
| VZ219E-15BP 2.0E | 15 | 2.0 | G1/2A |
| VZ219E-20BP 2.5E | 20 | 2.5 | G3/4A |
| VZ219E-20BP 4.0E | 20 | 4 | G3/4A |
| VZ219E-20BP 6.0E | 20 | 6 | G3/4A |
| Номинальное давление | PN16 |
| Ход штока | 5,5 мм |
| Макс. скорость жидкости | 3 м/с |
| Макс. концентрация гликоля | до 30 % |
| Диапазон температуры рабочей среды | От 2 до 95 °C |
| Характеристика расхода | |
| Равнопроцентная | Прямой ход (порт A-AB) |
| Линейная | Байпасный ход (порт B-AB |
| Утечка | 0 %, герметичный |
| Материалы | |
| Корпус клапана | Латунь CW617N |
| Шток | Нержавеющая сталь AISI 303 |
