Клапан VP223R-15BQS
Категория: Запасные части и аксессуары ОВК
FIELD DEV
VP223R и VP224R представляют собой клапаны независимого регулирования давления для использования в системах жидкостного отопления и охлаждения.
Эти инновационные балансировочные и регулирующие
клапаны обеспечивают стабильный поток жидкости
независимо от любого изменения давления в системе.

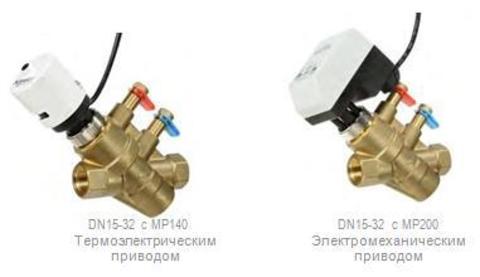

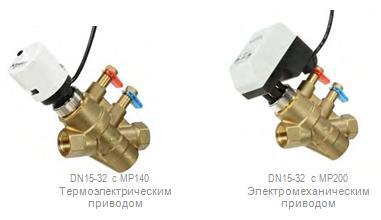

Клапан VP223R поставляется в диапазоне размеров DN15 … 32 и используется с приводами MP200 и MP140. Клапан VP224R поставляется в диапазоне размеров DN40 … 50 и используется с приводами AVU.
Без привода клапан может использоваться в качестве автоматического балансировочного клапана для ограничения протока.
| Модель | Размер | Диапазон потока* | Привод | ||
| DN | м 3 /час | галлон/мин (США) | I/s | ||
| VP223R-15BQL | 15 | 0,036 - 0,118 | 0.16-0.52 | 0.010-0.033 | MP200, MP140 |
| VP223R-15BQS | 15 | 0,09 - 0,45 | 0.40-1.98 | 0.025-0.125 | |
| VP223R-15BQH | 15 | 0.30-1.40 | 1.32-6.18 | 0.083-0.390 | |
| VP223R-20BQS | 20 | 0.32-0.88 | 1.41-3.88 | 0.089-0.245 | |
| VP223R-20BQH | 20 | 0.84-2.22 | 3.68-9.78 | 0.232-0.617 | |
| VP223R-25BQS | 25 | 0.87-2.34 | 3.80-10.30 | 0.240-0.650 | |
| VP223R-25BQH | 25 | 1.75-3.33 | 7.69-14.66 | 0.485-0.925 | |
| VP223R-32BQS | 32 | 1.91-4.40 | 8.40-19.34 | 0.530-1.220 | |
| VP224R-40BQS | 40 | 3.67-7.56 | 16.17-33.29 | 1.02-2.10 | AVUE, AVUM, AVUX |
| VP224R-50BQS | 50 | 5.18-12.60 | 22.83-55.48 | 1.44-3.50 | |
| Конструкция | 2-ходовой |
| Класс давления . | PN 25 |
| Рабочее давление | 30 … 400 кПа |
| Концентрация гликоля | Максимум 50 % |
| Утечка | 0,01 % Kvs |
| Ход штока, VP223R | 3,5 мм |
| Ход штока, VP224R | 12,5 мм |
