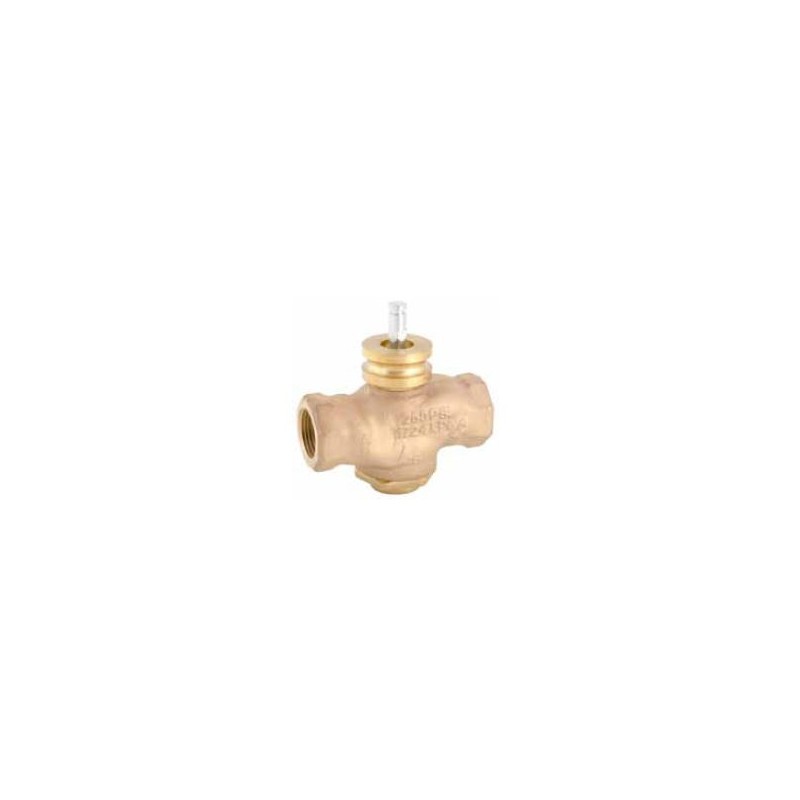

Клапан VG310R 15B 1.6M
Категория: Приводы воздушных заслонок
FIELD DEV
Venta VG310R 15-50B – это серия компактных прецизионных бронзовых регулирующих клапанов, предназначенных для применения в различных системах управления и распределения потока жидкости, включая отопление, кондиционирование, вентиляцию, централизованное горячее и холодное водоснабжение. Серия VG310R 15-50B отличается надежной работой в широком спектре условий, включая работу с жидкостями с высокой концентрацией гликоля.
Клапан оснащен прецизионными пробками для более широкого диапазона регулирования и более точного управления потоком жидкости при малой степени открытия. Пластичное седло обеспечивает высокую степень герметичности клапана, благодаря чему удается избежать потерь энергии
| Модель | DN | Соединение | Kvs, м3/час | Диапазон регулирования |
| VG310R-15B05 | 15 | Rp ½ | 0,4 | >100 |
| VG310R-15B07 | 15 | Rp ½ | 0,63 | >100 |
| VG310R-15B08 | 15 | Rp ½ | 1,0 | >100 |
| VG310R-20B | 20 | Rp ¾ | 6,3 | >100 |
| VG310R-25B | 25 | Rp 1 | 10 | >100 |
| VG310R-32B | 32 | Rp 1¼ | 17 | >100 |
| VG310R-40B | 40 | Rp ½ | 24 | >100 |
| VG310R-50B | 50 | Rp 2 | 32 | >100 |
| Конструкция | 3-ходовой пробковый клапан; |
| Класс давления . | PN 16 |
| Расходная характеристика | 20 мм |
| Ход штока | 11 мм |
| ∆Pm | 400 кПа, вода |
| Макс. температура среды | 138 °C |
| Соединения | Внутренняя трубная резьба Rp |
