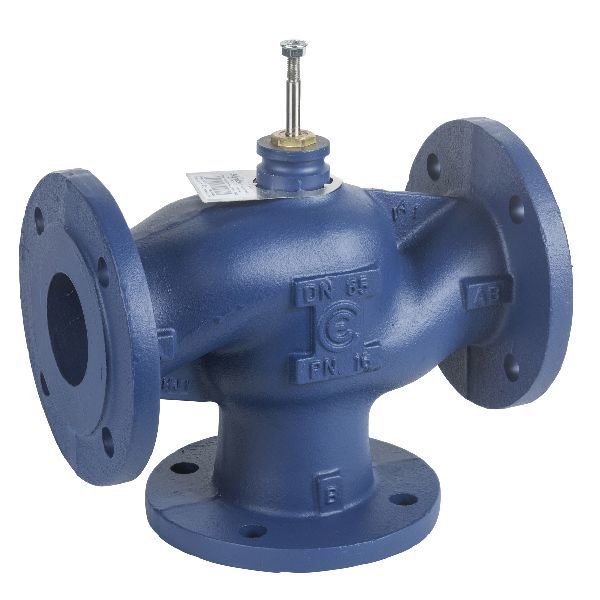

Клапан VG221F-65C
Категория: Запасные части и аксессуары ОВК
FIELD DEV
Фланцевый сбалансированный клапан Schneider Electric VG221F-80C обладает низким процентом утечки и предназначен для работы с большими объемами жидкости. Сбалансированная пробка позволяет устанавливать приводы меньшей мощности. Он подходит для широкого перечня сфер применения: отопление, охлаждение, вентиляция, системы центрального горячего водоснабжения и многих других. Способен работать с холодной и горячей водой, а так же, с растворами гликоля, препятствующими замерзанию теплоносителя.
2-х ходовой клапан VG221F-80C управляется с помощью электрических приводов Schneider Electric серий M..., MV... Данные электроприводы управляются сторонним контроллером при помощи стандартных аналоговых или 3-точечных (импульсных) сигналов, получая которые, привод осуществляет перемещение штока клапана.
В случае использования клапана для рабочей среды с отрицательной температурой, необходима установка нагревателя штока во избежание образования льда.
| Модель | Kvs, м3/час | Размер | |
| in. | DN | ||
| VG221F-65C | 63 | 2 1/2 | 65 |
| VG221F-80C | 100 | 3 | 80 |
| VG221F-100C | 130 | 4 | 100 |
| VG221F-125C | 200 | 5 | 125 |
| VG221F-150C | 300 | 6 | 150 |
| DN | 80 |
| Номинальное давление | 1600 Кпа (PN 16) |
| Пропускная способность, kvs | 100 м3/ч |
| Среда | Холодная и теплая вода, Вода с содержанием гликоля не более 50% |
| Температура среды | –10 °С...+150 °С |
| Характеристика потока | Равнопроцентная |
| Диапазон регулирования (Kvs/Kv мин.) | >50 |
| Утечка | До 0,03% Kvs |
| ΔPm | 200 кПа, вода |
| Соединение с трубой | Фланец согласно ISO 7005-2 |
| Ход штока | 45 мм |
| Вес | 28 кг |
| Материалы | |
| Корпус | Литой чугун EN-GJL 250 |
| Пробка | Латунь CW614N |
| Седло | Литой чугун EN-GJL 250 |
| Шток | Нержавеющая сталь AISI303 |
| Уплотнение штока | Viton OR |
