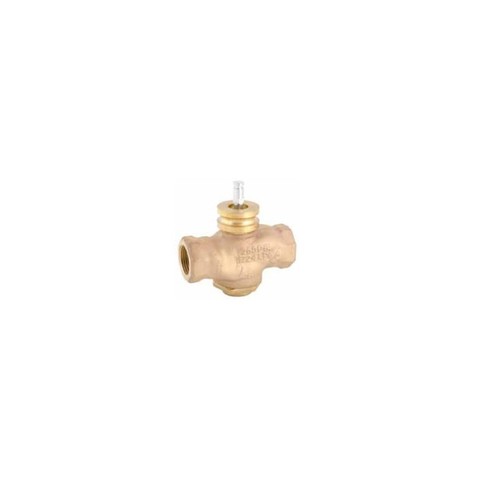

Клапан Schneider Electric VG210R 15B 1.6T

Клапан VG210R 15B 1.6T
Артикул: VG210R-15B05
Наличие: Есть в наличии
11864.89 11864.89 руб
добавить к сравнению перейти к сравнению
  • Описание

Schneider Electric VG210R-15B05

Клапан VG210R 15B 1.6T
Категория: Приводы воздушных заслонок
FIELD DEV

Описание

Venta VG210R 15-50B – это серия компактных прецизионных бронзовых регулирующих клапанов, предназначенных для применения в различных системах управления и распределения потока жидкости, включая обогрев, кондиционирование, вентиляцию и системы централизованного горячего водоснабжения. Серия VG210R 15-50B отличается надежной работой в широком спектре условий, включая работу с жидкостями с высокой концентрацией гликоля и большим диапазоном температуры.

Клапан оснащен прецизионными пробками для более широкого диапазона регулирования и более точного управления потоком жидкости при малой степени открытия. Клапаны имеют пластичное седло, благодаря чему удается избежать потерь энергии.

Обзор модификаций

Обозначение типа DN Соединение Kvs
VG210R 15B 0.4T 15 Rp ½ 0.4
VG210R 15B 0.63T 15 Rp ½ 0.63
VG210R 15B 1.0TM 15 Rp ½ 1.0
VG210R 15B 1.6T 15 Rp ½ 1.6
VG210R 15B 2.5TM 15 Rp ½ 2.5
VG210R 15B 4T 15 Rp ½ 4.0
VG210R 20B 6.3T 20 Rp ¾ 6.3
VG210R 25B 10E 25 Rp 1 10
VG210R 32B 17E 32 Rp 1¼ 17
VG210R 40B 24E 40 Rp 1½ 24
VG210R 50B 35E 50 Rp 2 35

Технические данные:

Конструкция  2-ходовой пробковый клапан; закрыт при поднятом штоке
Номинальное давление  PN 16
Характеристика расхода Равнопроцентная,
 модифицированная
Характеристика расхода … 5 м/сек
Ход штока 11 мм
∆Pm 400 кПа, вода
Макс. концентрация гликоля 60 %
Соединения Внутренняя трубная резьба Rp



Описание Schneider Electric VG210R 15B 1.6T.pdf
