LC1D1201 представляет собой трёхполюсный AC контактор серии TeSys D на 25 A номинального тока AC‑3, с катушкой 110–120 VAC, включает один НЗ вспомогательный контакт. Используется для управления двигателями и нагрузками в диапазоне до 10 HP при 600 VAC.
Контактор LC1D1201 входит в серию TeSys D от компании Schneider Electric (Telemecanique). Он рассчитан на нагрузку до 25 A в режиме AC‑3, что эквивалентно мотору до 3 HP при 240 VAC / 7.5 HP при 480 VAC / 10 HP при 600 VAC.
Устройство оснащено тремя главными контактами 3NO и одним вспомогательным NC контактом. Предназначен для работы с катушкой 110–120 VAC. Изоляционное напряжение до 600 V AC. Монтаж возможен на DIN-рейку или панель через винтовые зажимы. Степень защиты корпуса IP20, масса ≈0.34 кг 0.75 lb.
Контактор сертифицирован по IEC 60947‐4‐1, UL, CSA, рассчитан на высокий ресурс: до 8 млн механических циклов и 800 000 электрических при AC‑3 нагрузке. Применяется в промышленных автоматизированных цепях, приводах, вентиляции, насосах и оборудовании управления.
| Производитель | Schneider Electric / Telemecanique (Франция) |
| Серия | TeSys D AC Motor Control Contactors |
| Модель | LC1D1201 |
| Тип контактора | 3‑полюсный, AC‑3, 25 A |
| Катушка управления | 110–120 VAC |
| Вспомогательный контакт | 1 NC |
| Номинальное напряжение | До 600 VAC |
| Мощность нагрузки | До 3 HP @240 VAC, 7.5 HP @480 VAC, 10 HP @600 VAC |
| Степень защиты корпуса | IP20 |
| Монтаж | DIN-рейка и панельное крепление |
| Изоляционное напряжение | 600 VAC |
| Ресурс | Механика: 8 млн циклов, Электрика: 800 000 циклов |

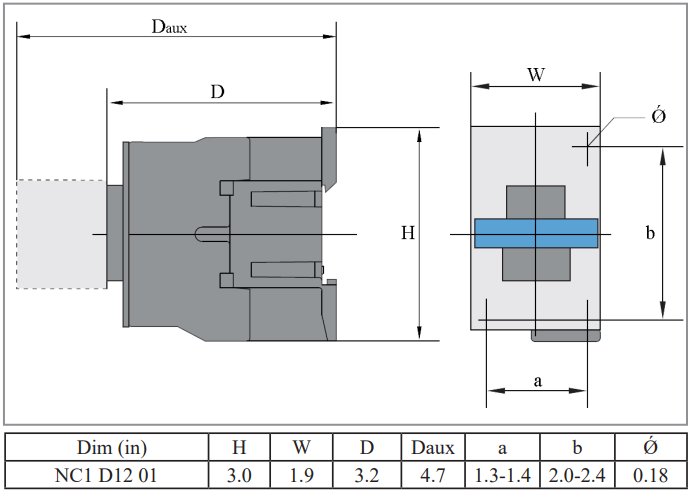

| Габариты и вес | ~45 мм ширина, ~0.34 кг |
- Надёжный стандартный TeSys‑D контактор на 25 A с NC вспомогательным контактом.
- Подходит для нагрузок до 10 HP при питании до 600 VAC.
- Катушка 110–120 VAC, класс IC подходящий для большинства систем управления.
- Высокий ресурс цикла обеспечивает долгосрочную стабильность.
- Универсальный монтаж и совместимость с аксессуарами TeSys D.
Контактор TeSys D LC1D1201 рассчитан на ток 25 А (AC-3) и подходит для управления двигателями с напряжением до 600 В переменного тока. Оснащен катушкой на 110–120 В переменного тока и одним нормально замкнутым вспомогательным контактом. Он соответствует стандартам IEC 60947-4-1, UL и CSA и отличается превосходной прочностью для промышленного применения.
