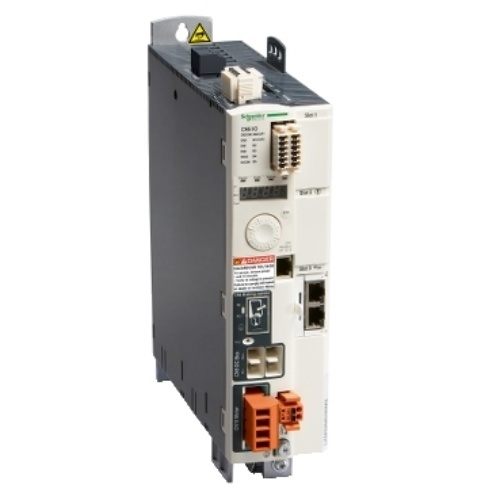

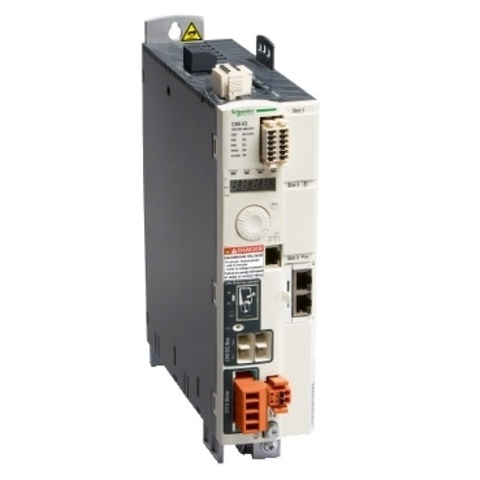

Schneider Electric Lexium 32 LXM32MD30N4 представляет собой сервопривод/ серво‑драйвер для управления сервомотором, используется для точного позиционирования и автоматизации в промышленных машинах.
Сервопривод Schneider Electric Lexium 32 LXM32MD30N4 представляет собой высокопроизводительное устройство для управления синхронными сервомоторами серии BMH и BSH, разработанное для автоматизации станков и промышленного оборудования. Серводрайвер работает от трёхфазной сети 208–480 В AC (±15 %), частота 50–60 Гц. Серводрайвер обеспечивает максимальную мощность 3 кВт (при 400 В), непрерывный ток 10 A (8 кГц), пиковый до 30 A на 3 с. При 230 В отдаёт 2 кВт, формируя широкий диапазон управления приводом. Lexium 32 оснащён встроенным фильтром EMC (класс A), стандартом IEC/EN 61800‑5‑1, 61800‑3 и имеет сертификаты UL, CSA, CE. Устройство поддерживает функции безопасности: STO - Safe Torque Off, встроенный Safety SIL3, PL e, а также дополнительные режимы SS1, SS2, SLS и SOS с отдельной eSM‑платой. Для связи предусмотрен Modbus через встроенный порт RS‑485 (9600–38400 бод) и можно подключать карты CANopen, EtherCAT, Ethernet/IP, Profibus и другие. Имеются дискретные входы/выходы, сигнальные линии, интерфейсы энкодера: pulse/direction, A/B, CW/CCW, RS‑422. Корпус — книжкообразный, с шириной 68 мм, высотой 270 мм, глубиной 237 мм, вес ~2.7 кг. Вентилятор обеспечивает принудительное охлаждение. Работа в температурном диапазоне 0…+50 °C, хранение — −25…+70 °C, степень защиты IP20. Lexium 32 широко применяется в станкостроении, робототехнике, упаковке, автоматических линейных системах. Он обеспечивает высокую точность позиционирования, быструю динамику, и возможность настройки под задачи с помощью разнообразных коммуникационных опций.
| Производитель | Schneider Electric (Франция) |
| Серия | Lexium 32 |
| Модель | LXM32MD30N4 |
| Сеть питания | 208–480 В AC (±15 %), 50/60 Гц |
| Непрерывный ток | 10 A при 8 кГц |
| Пиковый ток (3 с) | 30 A |
| Мощность | 2 кВт при 230 В, 3 кВт при 400 В |
| Частота переключения PWM | 8 кГц |
| Фильтр EMC | Встроенный, класс A |
| Безопасность | STO (SIL3, PL e), SS1, SS2, SLS, SOS |

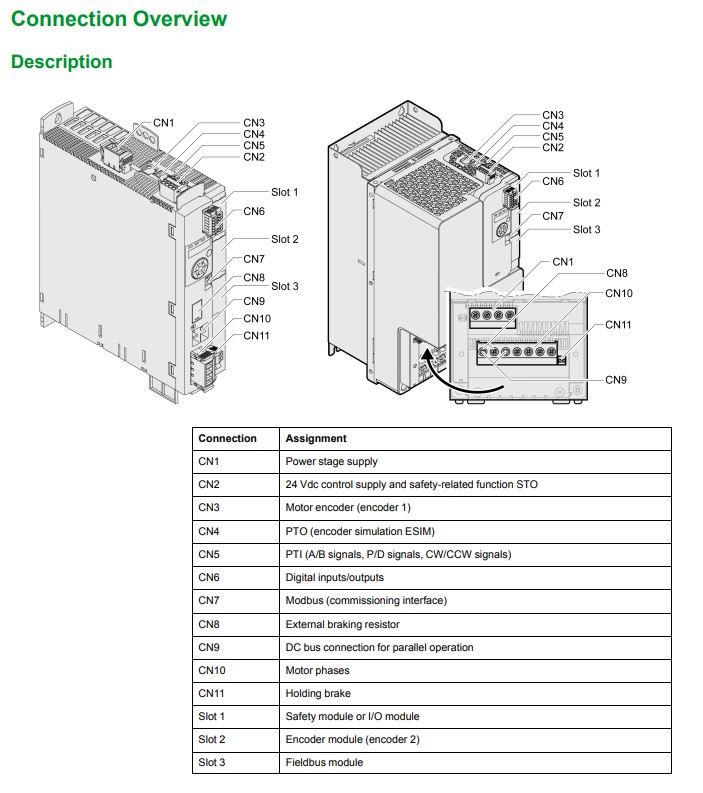

| Интерфейсы связи | Modbus (RS‑485), расширения: CANopen, EtherCAT и др. |
| Ввод/вывод | 2 capture DI, 2 safety DI, 4 logic DI, 3 DO |
| Энкодер | P/D, A/B, CW/CCW, RS‑422 |
| Размеры (Ш×В×Г) | 68 × 270 × 237 мм |
| Вес | ~2.7 кг |
| Охлаждение | Вентилятор & радиатор |
| Рабочая температура | 0…+50 °C |
| Степень защиты | IP20 |
- Высокая точность управления синхронными серводвигателями.
- Сертификаты и стандарты IEC/EN, UL, CSA.
- Интегрированные функции безопасности — STO встроен, дополнительно SS1/2, SLS, SOS.
- Широкая сетевые интерфейсы — Modbus, CANopen, EtherCAT и др.
- Компактный книжный корпус — хорошо подходит для ограниченного пространства.
- EMC‑фильтр класс A — минимальные помехи.
- Встроенный вентилятор для эффективного охлаждения.
- Поддержка пиковых токов 3× до 3 кВт, кратковременных режимов.
- Универсальность датчиков, вход/выходы для энкодеров и логики.
Schneider Electric позиционирует LXM32MD30N4 как «компактный и мощный сервопривод Lexium 32, создающий оптимальный баланс мощности и точности в компактном корпусе, с интегрированными функциями безопасности, широкими возможностями подключения и соответствием международным стандартам помехозащиты и функциональной безопасности».
