LC1‑D3210 представляет собой трёхполюсный AC контактор серии TeSys D, на номинальный ток 32 A режим AC‑3, с катушкой 110–120 VAC или 220–240 VAC. Используется в цепях управления электродвигателями и нагрузками до 15 кВт при 230 VAC.
Контактор LC1‑D3210 (также называют LC1‑D32‑10) входит в серию TeSys D от Schneider Electric Telemecanique. Предназначен для коммутации трёхфазных моторов и нагрузок с номиналом до 32 А в режиме AC‑3, например, до 10 HP при 230 VAC, до 20 HP при 460 VAC.
Менеджмент выполняется через три главных контакта (3НО) и один вспомогательный НО (1NO). Контактор имеет коэффициент изоляции до UIC 690 VAC и способен работать от катушек с напряжением 110–120 VAC или 220–240 VAC, частота 50/60 Hz, в зависимости от обозначения: G7, P7/U7.
Корпус позволяет монтаж на DIN-рейку или панели, степень защиты - IP20. Размеры стандартные для TeSys D ширина ≈45 мм, масса около 0.75 lb ≈0.34 кг при 110В катушке. Контактор соответствует стандартам IEC 60947‑4‑1, ЕС/UL/CSA сертификатам, ресурс - до 8 млн механических циклов и 800 000 электрических .
| Производитель | Schneider Electric / Telemecanique (Франция) |
| Серия | TeSys D AC Motor Control Contactors |
| Модель | LC1‑D3210 (также LC1‑D32‑10) |
| Номинальный ток (AC‑3) | 32 A |
| Напряжение катушки | 110–120 VAC или 220–240 VAC, 50/60 Hz |
| Напряжение изоляции Ui | 690 VAC |
| Мощность нагрузок | до 10 HP @230 VAC; 20 HP @460 VAC |
| Главные контакты | 3 НО |
| Вспомогательный контакт | 1 НО |
| Монтаж | DIN-rail или винт |
| Степень защиты корпуса | IP20 |

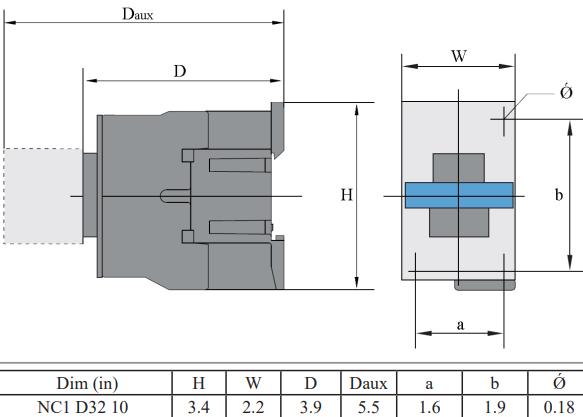

| Габариты | Ш ≈45 мм, масса ≈0.34 кг |
| Обслуживаемость | IEC 60947‑4‑1, CE/UL/CSA |
| Ресурс | Механика: 8 млн циклов; Электр AC‑3: 800 000 циклов |
- Универсальный контактор 32 A для применения с моторами до 20 HP.
- Совместим с широким диапазоном катушек управления 110–240 VAC.
- Компактный Form Factor TeSys D, монтаж и установка удобны.
- Встроенный вспомогательный контакт 1NO для сигнальных цепей.
- Высокий ресурс и соответствие международным стандартам.
Контактор TeSys LC1‑D3210 (LC1‑D32‑10) обеспечивает непрерывный ток 32 А в режиме AC‑3. Он подходит для управления двигателями с напряжением до 690 В переменного тока, поддерживает катушку 110–240 В переменного тока и соответствует стандартам IEC 60947‑4‑1. Предлагает возможность монтажа на DIN-рейку или панель, вспомогательные контакты и длительный срок службы для промышленного применения.
