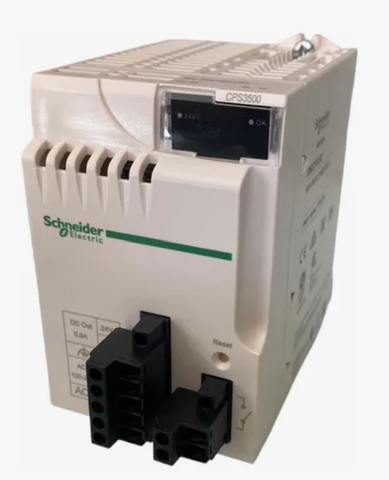

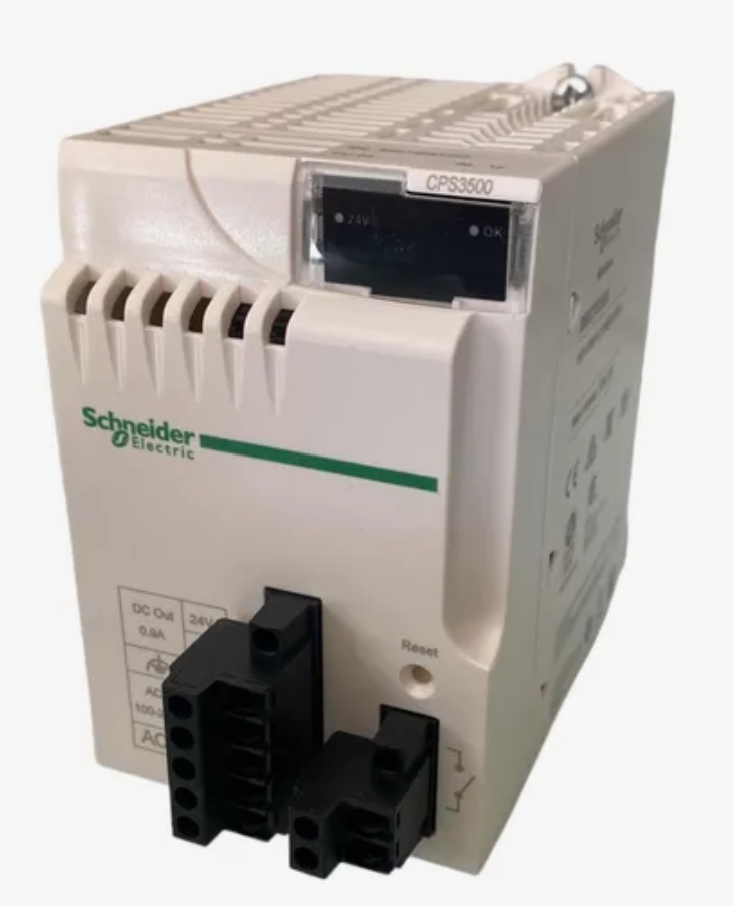

Schneider Electric BMXCPS3500 представляет собой высокопроизводительный импульсный модуль питания переменного тока мощностью 36 Вт, разработанный для аппаратных платформ автоматизации серии Modicon. Данный блок устанавливается непосредственно в монтажное шасси и обеспечивает стабилизированным напряжением центральные процессоры, коммуникационные модули и периферийные устройства ввода-вывода. Он находит широкое применение в локальных и распределенных системах управления технологическими процессами на промышленных объектах и предприятиях критической инфраструктуры.
Промышленный модуль питания Schneider Electric BMXCPS3500 разработан для обеспечения стабильным и помехозащищенным электрическим током центральных процессоров, сетевых интерфейсов и электронных модулей ввода-вывода, входящих в состав программируемых логических контроллеров. Основное назначение данного силового блока заключается в преобразовании нестабильного переменного напряжения промышленной сети в калиброванные уровни постоянного тока, необходимые для надежного функционирования логических схем и периферийного оборудования. Модуль гарантирует непрерывность выполнения управляющих алгоритмов и защищает чувствительную микропроцессорную технику от высокочастотных сетевых помех, просадок и кратковременных исчезновений питающего напряжения.
Принцип работы устройства основан на высокочастотном импульсном преобразовании электрической энергии. Первичное переменное напряжение поступает на входной каскад, где фильтруется от электромагнитных помех и выпрямляется. Далее специализированная управляющая микросхема осуществляет широтно-импульсное регулирование, передавая энергию через разделительный трансформатор на вторичные стабилизированные цепи. Модуль формирует три независимые линии распределения мощности: постоянный ток напряжением 3,3 В для питания внутренней логики модулей на шасси, постоянный ток напряжением 24 В для питания процессора и интерфейсов, а также дополнительный изолированный выход 24 В для питания внешних промышленных датчиков. Встроенная интеллектуальная система непрерывно контролирует температурный режим, токовые нагрузки и выходные напряжения, мгновенно отключая каналы при возникновении перегрузок, перенапряжений или коротких замыканий на стороне потребителей. Для оперативной диагностики на лицевой панели предусмотрены светодиодные индикаторы состояния, отображающие наличие нормативного напряжения на стойке и в цепи датчиков. Кнопка принудительного сброса позволяет осуществить холодный перезапуск всей логической системы контроллера без отключения основного ввода.
Область применения данного источника питания включает автоматизированные системы управления технологическими процессами в различных секторах промышленности. Модуль является стандартным компонентом для систем автоматизации средней и крупной мощности, построенных на аппаратных платформах Modicon M340 и Modicon M580 с использованием шасси серии Modicon X80. Устройство активно внедряется на объектах водоснабжения и водоотведения, в системах вентиляции и кондиционирования крупных производственных зданий, на конвейерных линиях автомобильных заводов, а также в распределительных сетях энергетических комплексов. Высокая надежность и внушительное время наработки на отказ позволяют эксплуатировать блок в круглосуточном режиме на ответственных участках производства, где внезапный останов автоматики может привести к значительным экономическим потерям.
| Параметр | Значение |
| Фирма | Schneider Electric |
| Страна | Франция |
| Серия | Modicon X80 (платформы Modicon M340 / M580) |
| Модель/артикул | BMXCPS3500 |
| Тип устройства | Импульсный модуль питания промышленного контроллера |
| Номинальное входное напряжение | От 100 до 240 В переменного тока |
| Предельные границы входного напряжения | От 85 до 264 В |
| Частота питающей сети | 50/60 Гц (допустимые пределы 47–63 Гц) |
| Полная потребляемая мощность | 0,12 кВ·А |
| Максимальный пусковой ток | 30 А при 120 В / 60 А при 240 В |
| Выходная полезная мощность вторичных цепей | До 36 Вт |
| Ток по линии 3,3 В постоянного тока | 4,5 А (цепи логики модулей ввода-вывода) |
| Ток по линии 24 В постоянного тока (основная) | 1,3 А (питание процессора и модулей) |
| Ток по линии 24 В постоянного тока (датчики) | 0,9 А (питание внешних датчиков технологических параметров) |
| Максимальная мощность рассеивания | 8,5 Вт |
| Среднее время наработки на отказ (MTBF) | 4 300 000 часов |
| Устойчивость к микросекундным просадкам сети | До 1 ms |
| Электрическая прочность изоляции | До 2300 В (первичная цепь / цепь датчиков) |
| Сопротивление изоляции | Не менее 100 МОм |
| Степень защиты корпуса | IP20 |
| Рабочая температура окружающей среды | От 0 до +60 °C |
| Температура хранения | От -40 до +85 °C |
| Допустимая высота эксплуатации | До 2000 м (без снижения номинальных параметров) |
| Масса | 0,36 кг |
- Наличие независимого выделенного вывода 24 В постоянного тока для прямого подключения датчиков.
- Интегрированное сигнальное реле для передачи статуса аварии питания в системы верхнего уровня.
- Комплексная аппаратная защита от перегрузок, коротких замыканий и превышения напряжения во вторичных цепях.
- Фронтальная механическая кнопка RESET для выполнения контролируемого холодного перезапуска контроллера.
Модули питания Modicon X80 представляют собой единую надежную платформу электропитания, обеспечивающую высокую плотность мощности, стабильность работы электронных компонентов в тяжелых индустриальных условиях и полную совместимость с передовыми процессорами Modicon.
