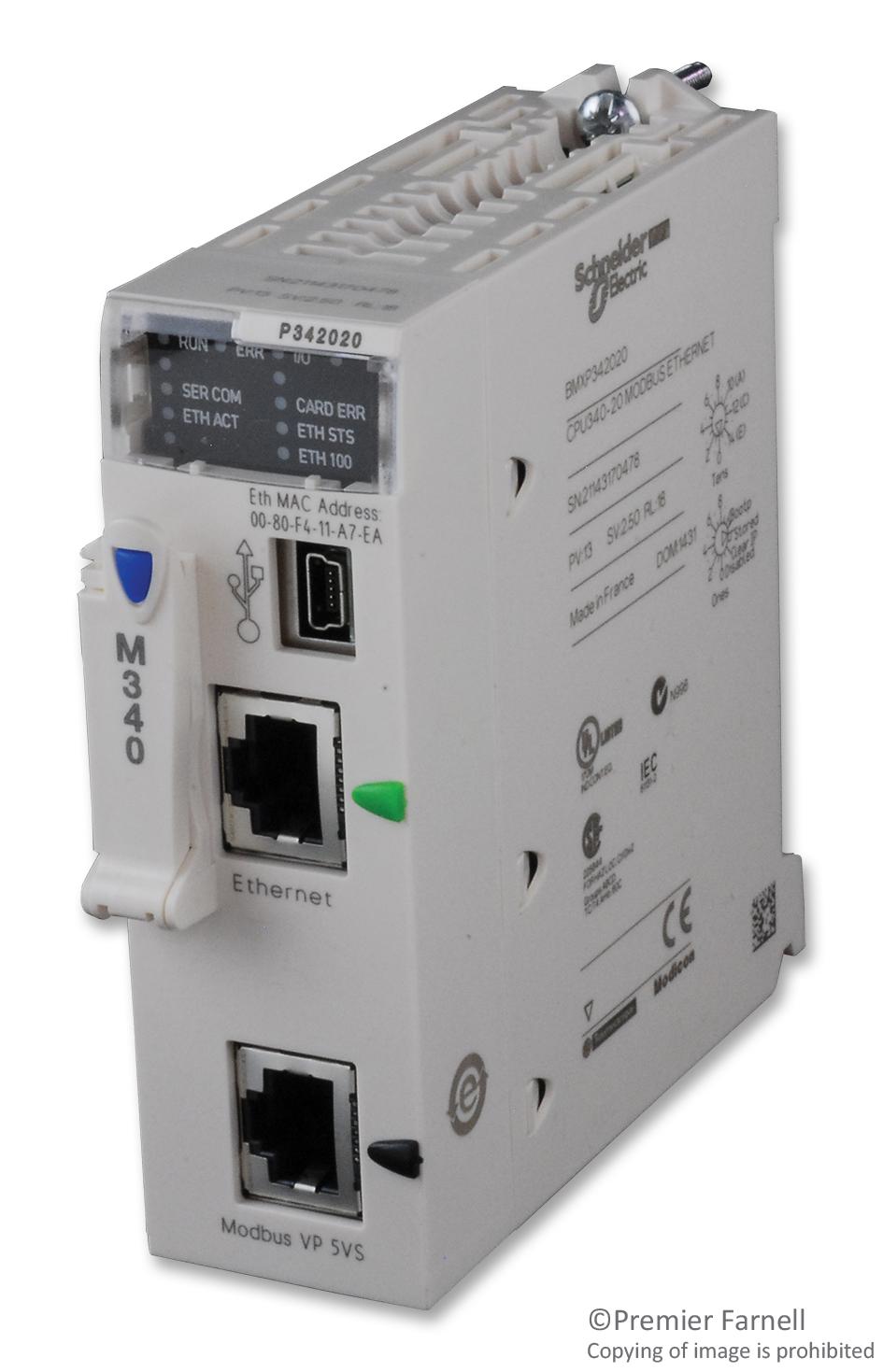

Schneider Electric BMXP342020 представляет собой высокопроизводительный центральный процессорный модуль для программируемых логических контроллеров платформы Modicon M340. Устройство осуществляет выполнение программ логического управления, обработку сложных математических функций и координацию обмена данными в распределенных промышленных сетях. Оно применяется в масштабных системах автоматизации производственных процессов, конвейерных линий и объектов инфраструктуры.
Процессорный модуль Schneider Electric BMXP342020 является ключевым вычислительным ядром современной автоматизированной платформы Modicon M340, разработанной для управления комплексными технологическими процессами на промышленных предприятиях. Данный электронный модуль устанавливается в специализированное шасси/стойку и осуществляет циклическое выполнение алгоритмов автоматического регулирования, сбор телеметрической информации с периферийных модулей ввода-вывода и передачу команд на исполнительные устройства нижнего уровня.
Принцип работы процессора базируется на обработке данных, поступающих через внутреннюю шину шасси от модулей дискретных и аналоговых сигналов. BMXP342020 оснащен встроенным коммуникационным портом Ethernet 10/100Base-T/100Base-TX с разъемом RJ45, который поддерживает открытый промышленный протокол Modbus TCP. Это позволяет легко интеграцию ПЛК в локальные сети предприятий для обмена данными с системами верхнего уровня (SCADA, MES) и диспетчерскими пультами. Дополнительно присутствует встроенный порт Modbus RTU (последовательный интерфейс), предназначенный для локального подключения панелей оператора, частотных преобразователей или весовых терминалов. Процессор поддерживает обработку событийных прерываний, ведение диагностических счетчиков и работу со специализированными встроенными счетчиками импульсов, обеспечивая высокую скорость реакции на изменение внешних параметров.
Область применения устройства охватывает энергетический сектор, водоочистные сооружения, металлургическое производство, химическую промышленность и упаковочные комплексы. Процессор выполнен в прочном пластиковом корпусе со степенью защиты IP20 и рассчитан на эксплуатацию в широком температурном диапазоне. Архитектура модуля предусматривает высокую устойчивость к электромагнитным помехам промышленного характера. Благодаря развитым программным средствам диагностики, процессор непрерывно контролирует целостность аппаратной части, состояние каналов связи и уровень напряжения питания, оперативно информируя обслуживающий персонал о любых отклонениях от штатного режима работы, что минимизирует риски аварийных остановок.
| Параметр | Значение |
| Фирма | Schneider Electric |
| Страна | Франция |
| Серия | Modicon M340 |
| Модель/артикул | BMXP342020 |
| Тип устройства | Центральный процессорный модуль ПЛК |
| Интерфейсы связи | 1 порт Ethernet (10BASE-T/100BASE-TX, RJ45), 1 порт Modbus (последовательный) |
| Сетевые протоколы | Modbus TCP, Modbus RTU |
| Максимальное число стоек | До 4 шасси в системе |
| Степень защиты корпуса | IP20 |
| Рабочая температура | От 0 до +60 °C |
| Напряжение питания | 24 В постоянного тока (через шину шасси от модуля питания) |
| Масса | 0,252 кг |
- Наличие встроенного интерфейса Ethernet для прямой интеграции в сетевую инфраструктуру предприятия.
- Поддержка до 11 слотов в рамках одного шасси и масштабирование системы до 4 стоек.
- Аппаратные диагностические счетчики протокола Modbus для мониторинга стабильности сетевого обмена.
- Компактные габариты и сниженное тепловыделение за счет оптимизированной схемотехники.
Процессоры Modicon M340 обеспечивают высокую производительность и гибкость управления в компактном исполнении, объединяя мощные сетевые возможности и надежность промышленного класса для автоматизации ответственных объектов.
