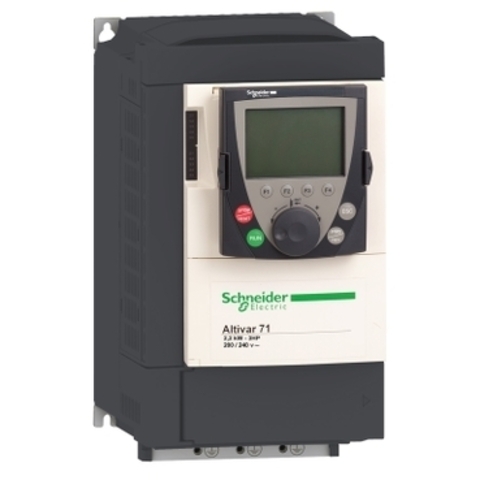

Schneider Electric ATV71HU30N4S337 представляет собой высокопроизводительный преобразователь частоты ПЧ, предназначенный для управления трехфазными асинхронными и синхронными двигателями. Он относится к серии Altivar 71 и разработан для сложных, высокодинамичных применений в промышленной автоматизации, обеспечивая точное управление скоростью и моментом.
Преобразователь частоты ATV71HU30N4S337 произведен компанией Schneider Electric, одним из мировых лидеров в области управления электроэнергией и автоматизации. Модель входит в семейство Altivar 71, которое позиционируется как серия ПЧ для приложений с высоким уровнем производительности. Этот привод способен работать как с асинхронными, так и с синхронными двигателями, используя различные алгоритмы управления, включая векторное управление потоком без датчика Sensorless Flux Vector Control и векторное управление с обратной связью по скорости.
Артикул расшифровывается следующим образом:
ATV71: Серия Altivar 71.
HU30: Мощность 3 кВт.
N4: Напряжение питания 380...480 В AC.
S337: Встроенный ЭМС-фильтр класса C3 и графический терминал. Данная модель имеет широкие возможности по настройке, встроенные функции безопасности, а также модульную конструкцию, которая позволяет добавлять различные коммуникационные карты и модули ввода/вывода.
| Фирма | Schneider Electric (Франция) |
| Серия | Altivar 71 |
| Модель | ATV71HU30N4S337 |
| Тип устройства | Преобразователь частоты (VFD) |
| Номинальная мощность | 3 кВт |
| Напряжение питания | 3 фазы, 380-480 В AC |
| Номинальный ток двигателя (480 В) | 4.1 А |
| Номинальный ток двигателя (380 В) | 5.1 А |
| Частота на выходе | 0.1 - 599 Гц |
| Номинальная частота коммутации | 4 кГц (с возможностью регулировки от 1 до 16 кГц) |
| Встроенный ЭМС-фильтр | Да, C3 |
| Интерфейсы связи | Встроенные протоколы Modbus и CANopen |
| Степень защиты | IP20 (в стандартном исполнении) |
| Температура эксплуатации | -10 °C ... +50 °C |
- Высокая производительность. Продвинутые алгоритмы управления позволяют точно регулировать скорость и момент, обеспечивая плавную и стабильную работу.
- Универсальность. Подходит для различных типов двигателей асинхронных и синхронных и широкого спектра промышленных применений, включая подъемно-транспортное оборудование, компрессоры, станки и насосы.
- Встроенные функции безопасности. Преобразователь оснащен функциями безопасности, такими как Safe Torque Off (STO), что соответствует международным стандартам безопасности.
- Модульная конструкция. Возможность добавления коммуникационных карт (Profibus DP, DeviceNet и др.) и карт расширения позволяет легко адаптировать привод под конкретные задачи.
- Интегрированный графический терминал. Удобный графический дисплей упрощает настройку, мониторинг и диагностику работы привода.
Schneider Electric позиционирует серию Altivar 71 как решение для самых требовательных применений, где ключевыми факторами являются точность, надежность и безопасность. Производитель утверждает, что приводы этой серии обеспечивают исключительный контроль над двигателем, высокую энергоэффективность и долгий срок службы. Благодаря широкому набору функций и возможности расширения, Altivar 71 позволяет создавать гибкие и эффективные системы автоматизации, соответствующие современным промышленным стандартам.
Техническое_описание_Schneider_Electric_ATV71HU30N4S337.pdf
