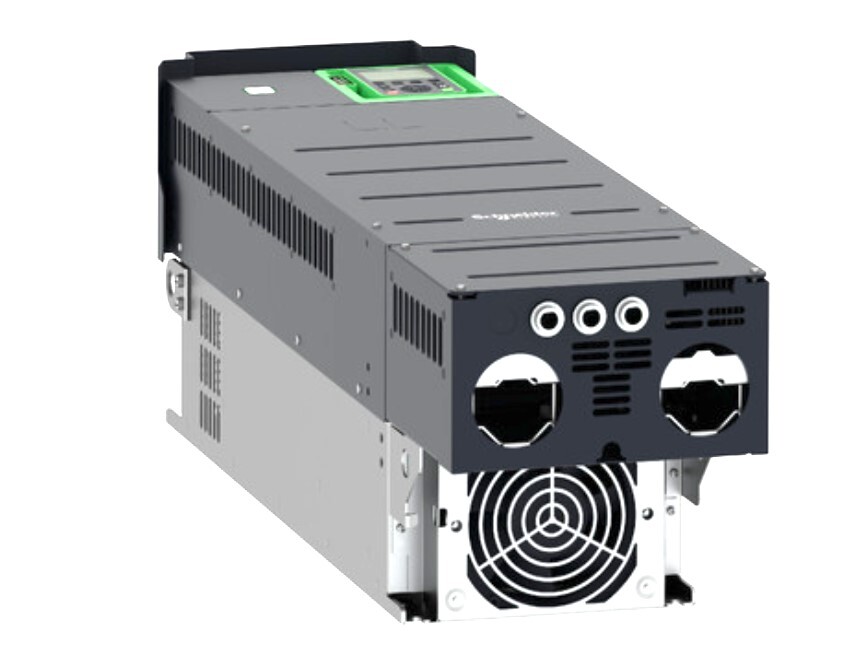

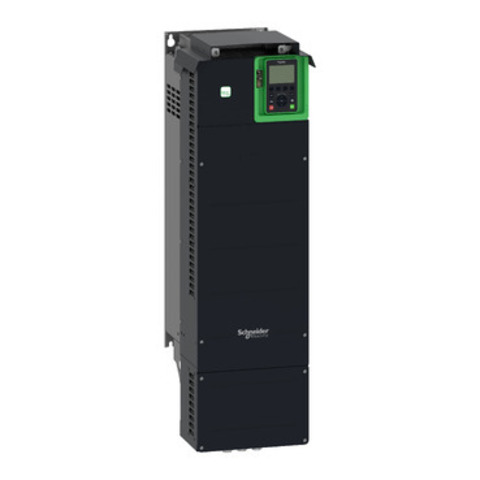

Schneider Electric ATV630D75N4 представляет собой частотный преобразователь, используется для управления частотой и моментом вращения трёхфазных асинхронных и синхронных двигателей в промышленных и коммунальных системах мощностью до 75 кВт.
Преобразователь ATV630D75N4 является частью линейки Altivar Process ATV630, рассчитанный на питание от сети 380–480 В AC и предназначенный для контроля двигателей мощностью 75 кВт 100 HP при лёгкой перегрузке и 55 кВт при жёсткой нагрузке. Устройство оснащено встроенным EMC‑фильтром класса C3 150 м и охлаждается принудительным вентилятором в IP21 корпусе для настенного монтажа. Выходной ток составляет до 145 A при 2.5 кГц, а максимальная частота — до 500 Гц. Коммуникационные интерфейсы: 1 Ethernet + 3 RJ45 порта и 2 последовательных порта RS‑485 Modbus, BACnet и др. встроены по умолчанию, также поддерживаются карты расширения Profibus, Profinet. Применение: насосные станции, вентиляторы, нефтегазовая и пищевая отрасли, коммунальные службы. Поддержка функции «Stop & Go» позволяет экономить до 30 % энергии при простоях.
| Производитель | Schneider Electric (Франция) |
| Серия | Altivar Process ATV630 |
| Модель | ATV630D75N4 |
| Номинальная мощность | 75 кВт (100 HP обычный режим), 55 кВт (тяжелый режим) |
| Сеть питания | 380–480 В AC, 50–60 Гц |
| Выходная частота | 0.1–500 Гц |
| Выходной ток | 145 A @2.5kHz |
| EMC фильтр | C3 (150 м), EN/IEC 61800‑3 |
| Степень защиты корпуса | IP21, UL Type 1 |
| Охлаждение | Принудительное вентилятором |
| Интерфейсы связи | Ethernet, 3×RJ45, 2×RS‑485, опции расширения |
| Энергосбережение | «Stop & Go» до 30 % |
| Рабочая температура | -15…+60 °C |

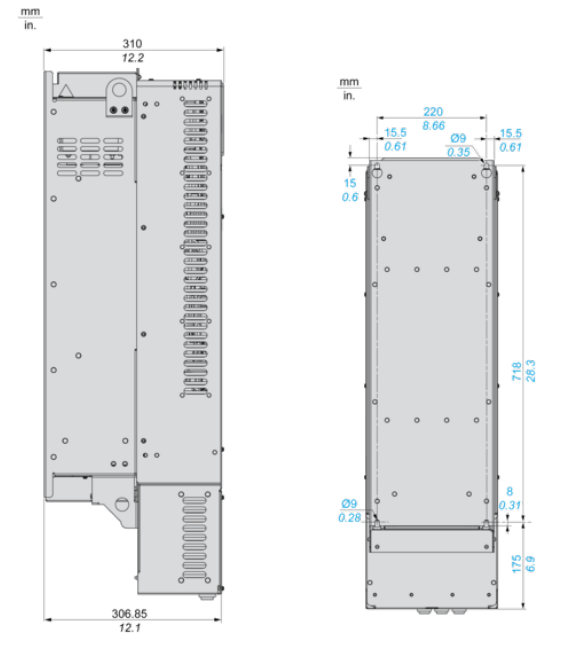

| Габариты (Ш×В×Г) | 290 × 922 × 323 мм |
| Вес | ~58 кг |
- Управление синхронными/асинхронными двигателями — расширенная совместимость.
- Полный диапазон частоты до 500 Гц — высокая точность оборудования.
- EMC‑защита класса C3 — снижает электромагнитные помехи.
- Разнообразные интерфейсы связи — Ethernet, Modbus, BACnet, Profibus/Profinet.
- Энергосберегающий режим Stop & Go — до 30 % экономии.
- Мощный IP21 корпус с вентилятором — надёжность в агрессивных средах.
- Графическая панель управления + опции АО/ИД для гибкости.
- Широкая сертификация (ATEX, DNV, UL) — для промышленных объектов.
Серия Altivar Process ATV630 разработана для надёжного управления асинхронными и синхронными двигателями, с расширенными возможностями связи (Ethernet, Modbus), функционалом для промышленных процессов и режимом экономии энергии Stop & Go, адаптирована для нужд промышленности и коммунального сектора.
