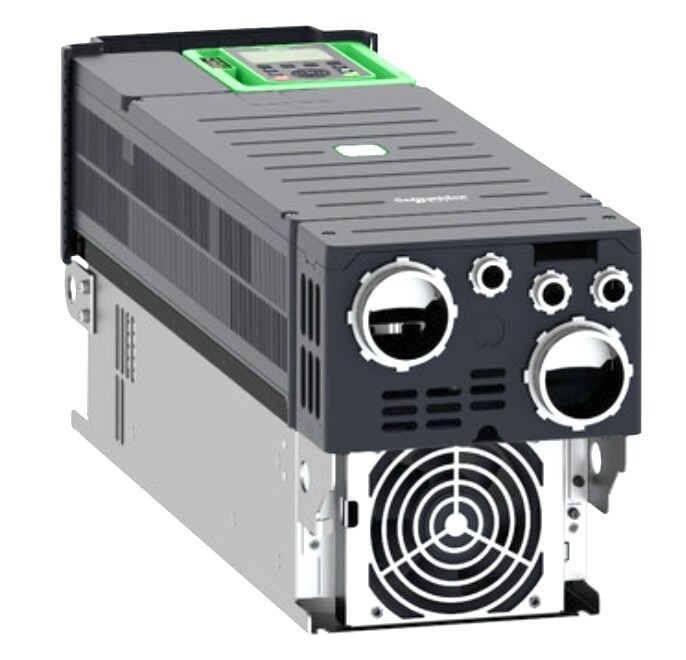

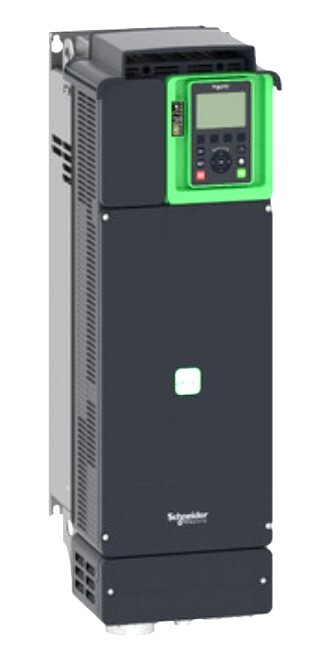

Schneider Electric ATV630D30N4 представляет собой частотный преобразователь, используется для управления скоростью и моментом асинхронных и синхронных двигателей в промышленных и коммунальных системах мощностью 30 кВт.
Преобразователь ATV630D30N4 является частью серии Altivar Process ATV630, предназначен для эффективного управления двигателями мощностью 30 кВт (40 HP) при нормальной нагрузке и 22 кВт в тяжёлых условиях. Работает от сети 380–480 В 3-фазного питания, диапазон регулирования частоты — 0,1–500 Гц, с гальванической развязкой защиты STO уровня SIL 3. Имеет встроенный EMC-фильтр класса C2/C3, корпус IP21 с принудительным вентиляторным охлаждением. Выходной ток достигает 61,5 A при частоте переключения 4 кГц, с переключаемой от 2 до 12 кГц. Коммуникации включают Ethernet (Modbus TCP) и два последовательных порта RS‑485, все три порта RJ45, поддерживаются опциональные платы Profibus, Profinet, CANopen и другие. Встроена функция энергосбережения «Stop & Go». Корпус оснащён панелью управления, а монтаж — настенный с размерами 226 × 539 × 237 мм и весом ≈ 28 кг.
| Производитель | Schneider Electric (Франция) |
| Серия | Altivar Process ATV630 |
| Модель | ATV630D30N4 |
| Мощность | 30 кВт / 40 HP (нормальная нагрузка), 22 кВт (тяжёлый режим) |
| Напряжение сети | 380–480 В AC, 50–60 Гц |
| Диапазон частоты | 0,1–500 Гц |
| Выходной ток | 61,5 A @4 кГц (норм.), 46,3 A (тяжелое исп.) |
| EMC-фильтр | C2/C3 (до 150 м) |
| Охлаждение | Принудительное вентилятором, IP21 |
| Защита корпуса | IP21, UL Type 1 |
| Интерфейсы связи | Ethernet (Modbus TCP), 2×RS‑485, 3×RJ45, опции Profibus/Profinet/CANopen |
| Энегросбережения | Stop & Go |
| STO-функция | SIL 3 безопасное выключение |
| Размеры | 539×226×237 мм |
| Вес | ≈ 28 кг |
| Монтаж | Настенный |
| Рабочая температура и влажность | –15…+50 °C (стабильно), до +60 °C с понижением; влажность до 95 % |
| Сертификации | CE, UL, CSA, ATEX, TÜV, DNV-GL |
- Управление асинхронными и синхронными двигателями — высокая универсальность.
- Регулировка частоты до 500 Гц — точное управление в широком диапазоне.
- Продвинутая EMC-защита — соответствие категории C3.
- Многофункциональные интерфейсы — Ethernet, Modbus, BACnet, CANopen, Profibus/Profinet.
- Stop & Go — экономия энергии в простаивающих системах.
- Высокий уровень безопасности STO — SIL 3 защита.
- Надёжный промышленный корпус — IP21, охлаждение воздухом.
- Программируемая панель управления — гибкое управление и быстрый ввод в эксплуатацию.
Серия Altivar Process ATV630 разработана для надёжного управления асинхронными и синхронными двигателями, обеспечивает расширенные возможности связи Ethernet, Modbus, функционал для технологических процессов и режим Stop & Go для экономии энергии, адаптирована для промышленных и коммунальных применений.
