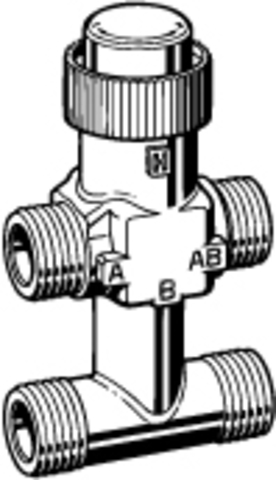

Кл.3-ход.зон. с байпасом VZ42-G1/2-1,0
Категория: Компоненты холодильных систем и аксессуары
FIELD DEV
Эти небольшие линейные клапаны предназначены для регулирования горячей и/или холодной воды в фэн-койлах, небольших доводчиках - подогревателях и вторичных
охладителях в системах с электрическим/электронным регулированием температуры.
Клапаны применяются совместно с приводами MZ18 или MZ10.
| Модель | Диаметр, мм | A-AB | B-AB | Спец. номер | ||
| Kvs | Cv | Kvs | Cv | |||
| VZ42-G1/2-0,25 | 15 | 0.25 | 0.29 | 0.16 | 0.19 | 741-0706 |
| VZ42-G1/2-0,40 | 15 | 0.40 | 0.47 | 0.25 | 0.29 | 741-0710 |
| VZ42-G1/2-0,63 | 15 | 0.63 | 0.74 | 0.40 | 0.47 | 741-0714 |
| VZ42-G1/2-1,0 | 15 | 1.00 | 1.17 | 0.63 | 0.74 | 741-0718 |
| VZ42-G1/2-1,6 | 15 | 1.6 | 1.9 | 1.00 | 1.17 | 741-0722 |
| VZ42-G3/4-2,5 | 20 | 2.5 | 2.9 | 1.6 | 1.9 | 741-0726 |
| VZ42 G3/4-4,0 | 20 | 4.0 | 4.7 | 2.5 | 2.9 | 741-0730 |
| Конструкция | 2-ходовой |
| Класс давления . | PN 16 |
| Расходная характеристика | EQ порт A-AB |
| ∆Pm | max 600 kPa |
| Протечка A-AB | < 0.02% от Kv |
| Протечка B-AB | < 0.02% от Kv |
| Соединение | наружная резьба |
| Температура воды | от 2 до 120 °C |
| Принцип действия | шток вверх - открыть A к B |
| Ход штока | 6.5 мм |
