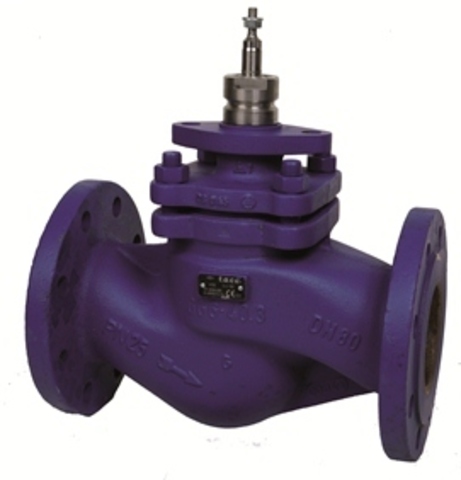

Клапан 2-ходовой фланцевый Schneider Electric PN25 V292-65-63

Кл.2-ход. фланц. PN25 V292-65-63
Артикул: 7219254000
Наличие: Есть в наличии
81615.88 81615.88 руб
добавить к сравнению перейти к сравнению
  • Описание
  • Отзывы (0)

Schneider Electric V292-65-63

Кл.2-ход. фланц. PN25 V292-65-63
Категория: Полевые контроллеры программируемые
FIELD DEV

Описание

V292 - фланцевый клапан, предназначен для контуров отопления и кондиционирования воздуха с большими перепадами давления.

В случаях нестандартного применения просьба обратиться в ближайший офис Schneider Electric.

  • Заглушка сбалансирована, поэтому требуется небольшое усилие привода

Клапан V292 можно использовать со следующими типами жидкости:

  • Горячая вода или деаэрированная холодная вода.
  • Вода с такими добавками, как фосфат или гидразин.
  • Деарированная вода с антифризами типа гликоля (макс. 50%).
  • При температуре жидкостей ниже 0 °C следует применять специальный обогреватель для предотвращения обмерзания штока.

Обзор модификаций

Клапан TAC V292 Приводы без пружинного возврата С пружинным возвратом
Модель  Диаметр,

мм

Kvs,

м3/час

М800 М1500 М22 М50 М700
V292-65-63 65 63 1500 2500 X X 1200
V292-80-85 80 85 1500 2500 X X 1200
V292-100-130 100 130 1100 1600 X X 800
V292-125-250 125 250 X X 1800 2500 X
V292-150-350 150 350 X X 1400 2500 X

Технические данные:

Тип клапана двухходово
Класс давления PN 25
Расходная характеристика  EQ%
Ход штока
DN 65 – DN 100 … 30 мм
DN 100 – DN 150 50 мм
∆Pm max 1600 kPa
Протечка  max 0.05% от Kv
Температура теплоносителя  min -10 °C max +150 °C



Конструкция и характеристики клапана:

Характеристика расхода клапана V292 равнопроцентно модифицированная (EQ%, или логарифмическая) – кривая, показывающая увеличение расхода при открытии клапана. Такая характеристика обеспечивает качественное регулирование в системах с большими колебаниями нагрузок.

Размеры

Размеры клапана Schneider Electric V292-65-63

Описание Schneider Electric V292-65-63.pdf
