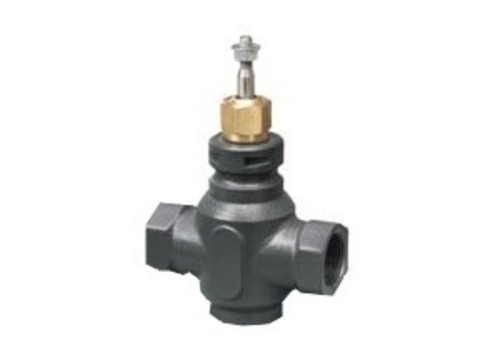

Клапан регулирующий V212T/32/16
Категория: Приводы воздушных заслонок
FIELD DEV
Устройство V212T – это сбалансированный клапан с внутренними резьбовыми соединениями, для работы которого необходим совсем небольшой крутящий момент привода. Благодаря пластичному седлу и большому регулировочному диапазону клапаны модели V212T обеспечивают высокую энергоэффективность управления гидравлическими системами.
При использовании клапана для регулировки расхода сред с температурой 0 °C на него необходимо установить нагреватель, чтобы предотвратить обмерзание штока.
Клапаны данной модели находят широкое применение в работе систем отопления, кондиционирования и вентиляции, использующих горячую или холодную воду
| одель | DN | Соединение | Kvs, м3/ч | Диапазон регулирования | Вес, кг. |
| V212T-25-10 | 25 | Rp 1" | 10,0 | >50 | 1,3 |
| V212T-32-16 | 32 | Rp 1 1/4" | 16,0 | >50 | 1,8 |
| V212T-40-25 | 40 | Rp 1 1/2" | 25,0 | >50 | 2,7 |
| V212T-50-38 | 50 | Rp 2" | 38,0 | >50 | 4,2 |
| Номинальное давление | 1600 Кпа (PN 16) |
| Пропускная способность, kvs | 1,6 м3/ч |
| Среда | Холодная и теплая вода, Вода с содержанием гликоля не более 50% |
| Температура среды | –20 °С...+120 °С |
| Характеристика потока | Равнопроцентная, модифицированная |
| Диапазон регулирования (Kvs/Kv мин.) | >50 |
| Соединение с трубой | Rp 1/2" (внутренняя резьба ISO 228) |
| Ход штока | 20 мм |
| Вес | 1,0 кг |
| Материалы | |
| Корпус | Литой чугун EN-JS 1030 |
| Пробка | Латунь CW602N |
| Седло | Литой чугун EN-JS 1030 |
| Шток | Нержавеющая сталь SS 2346 |
| Уплотнение штока | EPDM |
