Кл.2-ход. фланц. V211/15/1.6
Категория: Приводы воздушных заслонок
FIELD DEV

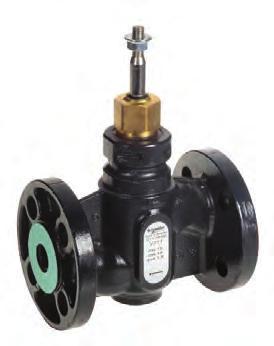

Фланцевый клапан V211 с пластичным седлом, обеспечивающим высокую степень герметичности клапана.
Клапан подходит для большого количества секторов применения, в частности, для систем отопления, кондиционирования и вентиляции, использующих горячую или холодную воду.
В случае использования клапана с рабочими средами температурой ниже 0 °C на него необходимо установить нагреватель штока во избежание образования льда.
| Модель | Артикул | DN | PN | Kvs, м3/ч | Ход штока, мм | Диапазон регулирования | Вес, кг. |
| V211-15-1.6 | 7211116000 | 15 | 16 | 1,6 | 20 | >50 | 1,0 |
| V211-15-2.5 | 7211120000 | 15 | 16 | 2,5 | 20 | >50 | 1,0 |
| V211-15-4 | 7211124000 | 15 | 16 | 4,0 | 20 | >50 | 1,0 |
| V211-20-6.3 | 7211128000 | 20 | 16 | 6,3 | 20 | >50 | 1,2 |
| V211-25-10 | 7211132000 | 25 | 16 | 10,0 | 20 | >50 | 1,3 |
| V211-32-16 | 7211136000 | 32 | 16 | 16,0 | 20 | >50 | 1,8 |
| V211-40-25 | 7211140000 | 40 | 16 | 25,0 | 20 | >50 | 2,7 |
| V211-50-38 | 7211144000 | 50 | 16 | 38,0 | 20 | >50 | 4,2 |
| Номинальное давление | 1600 Кпа (PN 16) |
| Пропускная способность, kvs | 25 м3/ч |
| Среда | Холодная и теплая вода, Вода с содержанием гликоля не более 50% |
| Температура среды | –20 °С...+120 °С |
| Характеристика потока | Равнопроцентная, модифицированная |
| Диапазон регулирования (Kvs/Kv мин.) | >50 |
| Утечка | До 0,05% Kvs |
| ΔPm | 400 кПа, вода |
| Соединение с трубой | Фланец согласно ISO 7005-2 |
| Ход штока | 20 мм |
| Вес | 2,7 кг |
| Материалы | |
| Корпус | Литой чугун EN-JS 1030 |
| Пробка | Латунь CW602N |
| Седло | Литой чугун EN-JS 1030 |
| Шток | Нержавеющая сталь SS 2346 |
| Уплотнение штока | PTFE/EPDM |
