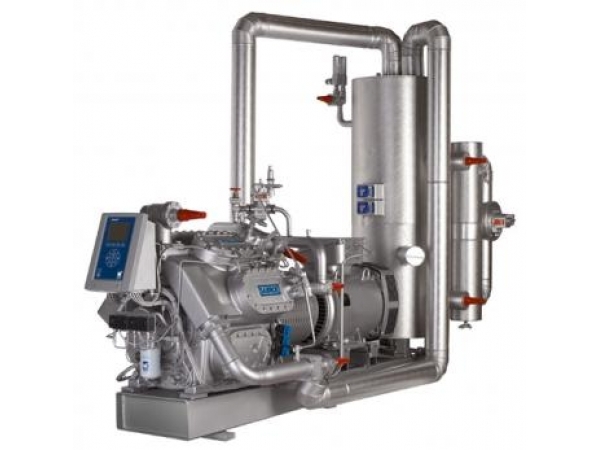

Двухступенчатые поршневые компрессоры TCMO/TSMC представляют собой экономичную альтернативу одноступенчатым компрессорам для низкотемпературных холодильных установок небольшой производительности.
Компрессоры серий TCMO/TSMC также подходят для использования в составе промышленных систем холодоснабжения средней производительности с широким температурным диапазоном, например в морозильных камерах. Компрессоры могут работать с системами промежуточного охлаждения.
Использование двухступенчатого агрегата в качестве единой установки позволяет избежать установки двух отдельных компрессоров, снизить затраты и сэкономить место.
8 моделей с объемной производительностью от 175 до 1018 м3/ч при скорости вращения вала 1500 об/мин.
Распределение общего повышения температуры хладагента при сжатии по 2-м ступеням снижает общее энергопотребление.
Сравнительно малая площадь основания.
Высокие значения холодильного коэффициента. (COP), высокая производительность при частичной нагрузке.
Использование привода с регулируемой скоростью обеспечивает бесступенчатое регулирование производительности компрессора.
Двухступенчатые компрессоры более экономичны по сравнению с одноступенчатыми, что позволяет сократить расходы на электроэнергию.
Компрессор занимает меньше места.
За счет малого энергопотребления существенно снижаются эксплуатационные расходы.
Энергопотребление оборудования и эксплуатационные затраты снижены до минимума.
• Контроллер Unisab III. Манометры, термометры и реле температуры и давления.
• Регулятор работы цилиндров с увеличенным рабочим объемом.
• Регулятор уровня масла (устанавливается в системы с параллельными компрессорами).
• Агрегаты во взрывозащитном исполнении (сертифицированы ATEX).
• Виброизоляторы.
При использовании в составе холодильной установки нескольких двухступенчатых компрессоров TCMO/TSMC, их можно подключить к отдельной системе промежуточного охлаждения.
Также в качестве дополнительной принадлежности можно установить на компрессор индивидуальную систему промежуточного охлаждения:
- инжекционный промежуточный охладитель без переохлаждения жидкости;
- инжекционный промежуточный охладитель с переохлаждением жидкости в кожухотрубном теплообменнике;
- закрытый промежуточный охладитель с кожухозмеевиковым охладителем и переохлаждением жидкости в змеевике.
| Модель | Количество цилиндров низкого/высокого давления | Диаметр цилиндра х ход поршня | Объемная производительность первой ступени (1500 об/мин) | Номинальная холодопроизводительность кВт | Размеры в мм | Масса без двигателя | Уровень звукового давления | |||||
| -40/+35 °C | ||||||||||||
| мм | м3/ч | R717 | R134a | R404A | R507 | Д | Ш | В | кг | дБ(А | ||
| TCMO 28 | 6/2 | 70х70 | 175 | 20 | 11 | 27 | 28 | 1400–1750 | 700 | 1000 | 500 | 71 |
| TCMO 38 | 6/2 | 70х82 | 204 | 23 | 14 | 32 | 33 | 1400–1750 | 700 | 1000 | 500 | 71 |
| TSMC 108 S | 6/2 | 100х80 | 407 | 50 | 30 | 66 | 70 | 1900–2500 | 1050 | 1125 | 1000 | 82 |
| TSMC 108 L | 6/2 | 100х100 | 509 | 66 | 31*) | 68*) | 72*) | 1900–2500 | 1050 | 1125 | 1000 | 83 |
| TSMC 108 E | 6/2 | 100х120 | 611 | 82 | Нет | Нет | Нет | 1900–2500 | 1050 | 1125 | 1000 | 83 |
| TSMC 116 S | 12/4 | 100х80 | 814 | 100 | 60 | 132 | 139 | 2475–3200 | 1150 | 1335 | 1800 | 84 |
| TSMC 116 L | 12/4 | 100х100 | 1018 | 133 | 62*) | 136*) | 144*) | 2475–3200 | 1150 | 1335 | 1800 | 84 |
| TSMC 116 E | 12/4 | 100х120 | 1018 | 163 | Нет | Нет | Нет | 2475–3200 | 1150 | 1335 | 1800 | 84 |
Значения номинальной холодопроизводительности указаны при скорости вращения вала 1500 об/мин, кроме: *) при 1200 об/мин.
Значения номинальной холодопроизводительности указаны при величине переохлаждения 2 °С после конденсатора, величине перегрева 2 °С и величине переохлаждения жидкости в промежуточном охладителе 10 °С. Уровни звукового давления измерены в безэховой камере, над отражающей плоскостью, на расстоянии 1м от агрегата.
