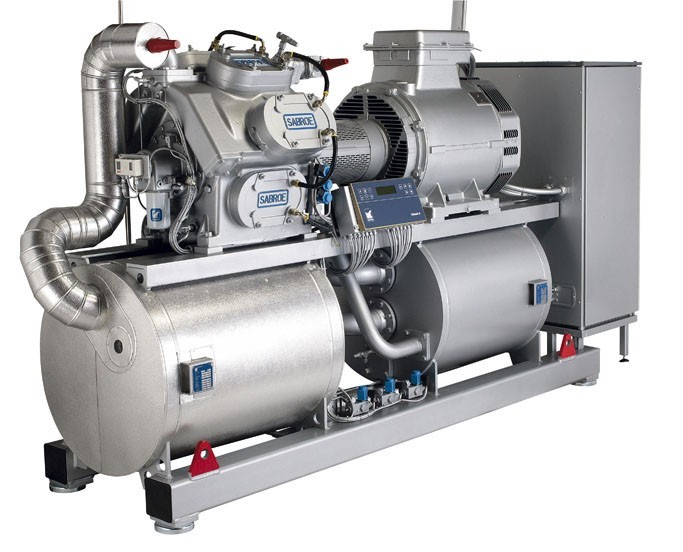

Компактность холодильных машин серии ChillPAC позволяет транспортировать их даже через обычные дверные проемы.
Агрегатированная конструкция со встроенным и особо компактным пластинчатым испарителем-конденсатором, маслоотделителем и системой управления позволяет устанавливать холодильные машины ChillPAC в условиях дефицита места для размещения оборудования без ущерба для производительности. В агрегатах установлены известные своей надежностью поршневые компрессоры Sabroe.
Холодильные машины серии ChillPAC особенно подходят для установки в условиях нехватки места под оборудование и при наличии ограничений на количество используемого хладагента.
15 моделей холодопроизводительностью от 100 до 1400 кВт.
Агрегаты поставляются полностью собранными и прошедшими заводские испытания.
Благодаря особо компактной кон- струкции холодильной машины площадь, требующаяся для ее установки, сокращается почти в 2 раза по сравнению с аналогами.
В агрегатах используется промежуточный теплоноситель и испаритель затопленного типа; холодильная машина работает на хладагенте R717 (аммиаке).
Агрегаты обладают высокими зна- чениями холодильного коэффици- ента COP и эффективно работают при частичной нагрузке.
Благодаря особой конструкции испарителя-конденсатора количе- ство хладагента в машине снижено на 50% по сравнению с аналогами.
Упрощение предпусковых работ сокращает затраты времени и средств на монтаж и запуск. По запросу возможно проведение заводских приемочных испытаний.
Благодаря уменьшению массы и габаритов оборудования существенно снижаются расходы на монтаж. Значительно сокращаются дорогостоящие площади, требующиеся для размещения оборудования.
Повышается безопасность и надежность эксплуатации.
Количество хладагента, требующе- гося для работы машины, снижается, а холодопроизводительность увеличивается.
Увеличивается удельная холодопроизводительность агрегата (кВт/кг хладагента), снижается капитальная стоимость оборудования и затраты на монтаж.
• Привод с регулируемой скоростью.
• Устройство плавного пуска (пусковой переключатель со звезды на треугольник).
• Пароохладитель.
• Переохладитель.
• Выносной конденсатор.
• Выносная панель управления.
| Параметры воды: температура на входе +12 °C, температура на выходе +7 °C) | ||||||||
| Тип | Холодопроизводительность | Мощность двигателя | Кол-во хладагента R717 | Эксплуатационная масса | Размеры в мм | Уровень шума | ||
| кВт | кВт | кг | кг | Д | Ш | В | дБ(А) | |
| CPAC 104 S-A | 233 | 45 | 14 | 2301 | 2900 | 1000 | 2000 | 78 |
| CPAC 104 L-A | 294 | 55 | 15 | 2410 | 2900 | 1000 | 2000 | 79 |
| CPAC 106 S-A | 346 | 75 | 17 | 2727 | 2900 | 1000 | 2000 | 79 |
| CPAC 104 E-A | 357 | 75 | 17 | 2652 | 2900 | 1000 | 2000 | 79 |
| CPAC 106 L-A | 440 | 90 | 21 | 2950 | 2900 | 1000 | 2000 | 80 |
| CPAC 108 S-A | 464 | 90 | 22 | 3060 | 2900 | 1000 | 2000 | 80 |
| CPAC 106 E-A | 536 | 110 | 24 | 3225 | 3100 | 1000 | 2000 | 81 |
| CPAC 108 L-A | 588 | 110 | 26 | 3526 | 3100 | 1000 | 2000 | 82 |
| CPAC 112 S-A | 690 | 132 | 29 | 4315 | 4000 | 1000 | 2200 | 82 |
| CPAC 108 E-A | 715 | 132 | 30 | 3880 | 3300 | 1000 | 2000 | 82 |
| CPAC 112 L-A | 878 | 160 | 36 | 4738 | 4500 | 1000 | 2200 | 83 |
| CPAC 116 S-A | 921 | 200 | 37 | 5044 | 4500 | 1000 | 2200 | 83 |
| CPAC 112 E-A | 1066 | 200 | 41 | 5196 | 4600 | 1000 | 2200 | 83 |
| CPAC 116 L-A | 1167 | 250 | 45 | 5556 | 4700 | 1000 | 2200 | 83 |
| CPAC 116 E-A | 1398 | 315 | 49 | 5878 | 5000 | 1000 | 2200 | 84 |
| Параметры водно-гликолевой смеси (содержание этиленгликоля 30%): температура на входе -4 °C, температура на выходе -8°C | ||||||||
| Тип | Холодопроизводительность | Мощность двигателя | Кол-во хладагента R717 | Эксплуатационная масса | Размеры в мм | Уровень шума | ||
| кВт | кВт | кг | кг | Д | Ш | В | дБ(А) | |
| CPAC 104 S-C | 116 | 37 | 13 | 2253 | 2700 | 1000 | 2000 | 78 |
| CPAC 104 L-C | 150 | 55 | 15 | 2378 | 2900 | 1000 | 2000 | 79 |
| CPAC 106 S-C | 172 | 55 | 15 | 2505 | 2900 | 1000 | 2000 | 79 |
| CPAC 104 E-C | 185 | 75 | 17 | 2586 | 2900 | 1000 | 2000 | 79 |
| CPAC 106 L-C | 222 | 75 | 18 | 2701 | 2900 | 1000 | 2000 | 80 |
| CPAC 108 S-C | 227 | 75 | 18 | 2766 | 2900 | 1000 | 2000 | 80 |
| CPAC 106 E-C | 272 | 90 | 20 | 2866 | 2900 | 1000 | 2000 | 80 |
| CPAC 108 L-C | 295 | 110 | 22 | 3091 | 3100 | 1000 | 2000 | 82 |
| CPAC 112 S-C | 339 | 110 | 24 | 3696 | 3800 | 1000 | 2200 | 82 |
| CPAC 108 E-C | 363 | 132 | 25 | 3523 | 3300 | 1000 | 2000 | 82 |
| CPAC 112 L-C | 440 | 160 | 29 | 4290 | 4200 | 1000 | 2200 | 83 |
| CPAC 116 S-C | 450 | 160 | 29 | 4390 | 4200 | 1000 | 2200 | 83 |
| CPAC 112 E-C | 544 | 200 | 35 | 4733 | 4300 | 1000 | 2200 | 83 |
| CPAC 116 L-C | 586 | 200 | 37 | 4898 | 4300 | 1000 | 2200 | 83 |
| CPAC 116 E-C | 718 | 250 | 43 | 5322 | 4300 | 1000 | 2200 | 83 |
Параметры конденсатора: температура воды на входе +30 °С; темпе- ратура на выходе +35 °С. Параметры электродвигателя: питание 400 В/3 ф./50 Гц; 1460 об/мин.
Приведенные значения рабочих параметров холодильных машин действительны при указанных температурных уровнях и условиях эксплуатации.
В таблицах указаны номинальные значения холодопроизводительности. Уровни звукового давления измерены в безэховой камере. Уровни шума измере- ны на расстоянии 1 м от агрегата в соответствии с требованиями ISO 9614-2.
Все холодильные машины Sabroe полностью соответствуют основным международным нормам проектирования и требованиям основных сертифицирующих организаций.
Сертификация соответствия прочим техническим нормам, требованиям местного законодательства и другим регламентам проводится по запросу.
