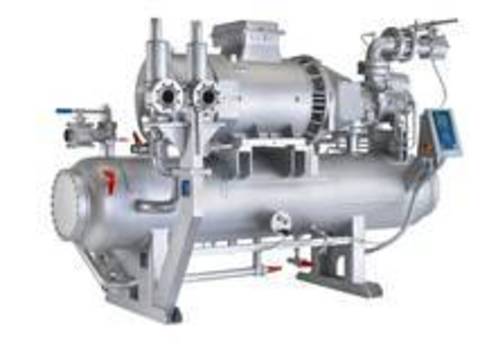

Холодильные каскадные установки серии CAFP объединяют преимущества использования двуокиси углерода (СО2) на стороне низкой температуры и аммиака на стороне высокой температуры.
Работа установок основана на использовании поршневых компрессоров Sabroe, использующих в качестве хладагента двуокись углерода. Использование двуокиси углерода позволяет добиться существенно большей холодопроизводительности по сравнению с использованием в качестве хладагента аммиака. Габариты низкотемпературного компрессора уменьшаются, и установка в целом значительно более компактна, чем стандартные двухступенчатые агрегаты, работающие на аммиаке. Установка серии CAFP при необходимости может транспортироваться в стандартном 20 футовом контейнере. Благодаря компактности агрегата отсутствует необходимость в специальном машинном отделении. При необходимости установку несложно перевезти на другое место. По сравнению со стандартными двухступенчатыми или одноступенчатыми установками, работающими на аммиаке и оснащенными экономайзером, энергопотребление установок CAFP в диапазоне рабочих температур вплоть до -55 °С будет значительно ниже. Экономия составляет до 15% по сравнению с энергопотреблением двухступенчатых агрегатов, работающих на аммиаке, и до 45% по сравнению с энергопотреблением одноступенчатых агрегатов.
6 моделей холодопроизводительностью от 87 до 793 кВт.
Все установки серии CAFP перед отгрузкой проходят эксплуатационные испытания с заправленным хладагентом. По запросу возможно проведение заводских приемочных испытаний.
Компактность установки позволяет перевозить ее в стандартном 20-футовом контейнере.
Установки отличаются высокими значениями холодильного коэффициента СОР сверхмалым энергопотреблением, в том числе при работе с частичной нагрузкой.
Использование в качестве хладагента двуокиси углерода (СО2) упрощает прокладку трубопровода хладагента и снижает его стоимость.
Количество аммиака в системе мало, весь аммиак циркулирует в самом агрегате.
Двуокись углерода (CO2) является доступным и недорогим природным хладагентом.
Существенно снижаются расходы на доставку и монтаж.
Снижаются эксплуатационные затраты.
Снижаются затраты на монтаж.
Отсутствует риск утечки аммиака на производственных участках, в охлаждаемых камерах и рабочих зонах.
Снижаются эксплуатационные затраты.
• Панель двойного управления с контроллером Unisab III.
• Сепаратор с резервным насосом. Каскадный кожухотрубный охладитель с двойной трубной решеткой для предотвращения смешивания СО2 и аммиака.
• Резервная установка с отдельной панелью управления и контуром питания, ограничивающая давление СО2
• Автоматические маслоуловители (установлены в обоих контурах).
• Пластинчатый конденсатор с водяным охлаждением в контуре аммиака.
• Теплоизоляция охлаждаемых узлов.
• Привод с регулируемой скоростью.
• Конденсаторные пластины из титана.
• Сепаратор СО2 повышенной производительности, позволяет использовать конденсатор СО2 увеличенного объема. Насосы СО2 увеличенной производительности.
• Аммиачный конденсатор повышенной производительности, позволяет использовать охлаждающую воду повышенной температуры.
• Паяный кожухотрубный каскадный охладитель.
• Внешний промежуточный контур с охладителем рассола на стороне аммиака каскадного охладителя. Специальное исполнение для эксплуатации с выносным конденсатором.
• Исполнения, использующие фреоны вместо аммиака.
Все холодильные машины Sabroe полностью соответствуют основным международным нормам проектирования и требованиям основных сертифицирующих организаций. Сертификация соответствия прочим техническим нормам, требованиям местного законодательства и другим регламентам проводится по запросу.
| Модель | Температура испарения | Холодопроизводительность | Потребляемая мощность | Компрессоры | NH, примерное количество | CO, макс.количество | Размеры в мм | Масса | Уровень звукового давления |
| °C | кВт | кВт | R744/R717 | кг | л | Д х Ш х В | кг | дБ(А) | |
| CAFP 80 | -50 | 87 | 64 | HPO24/SMC104S | 45 | 800 | 5200х2600х2800 | 8000 | 78 |
| CAFP 80 | -45 | 112 | 74 | HPO24/SMC104L | 45 | 800 | 5200х2600х2800 | 8500 | 80 |
| CAFP 80 | -40 | 144 | 84 | HPO24/SMC104E | 45 | 800 | 5200х2600х2800 | 9000 | 79 |
| CAFP 80 | -35 | 144 | 82 | HPO24/SMC106S | 45 | 800 | 5200х2600х2800 | 9000 | 79 |
| CAFP 120 | -50 | 131 | 94 | HPO26/SMC106S | 55 | 800 | 5200х2600х2800 | 9500 | 80 |
| CAFP 120 | -45 | 169 | 110 | HPO26/SMC106L | 55 | 800 | 5200х2600х2800 | 9500 | 80 |
| CAFP 120 | -40 | 217 | 126 | HPO26/SMC106E | 55 | 800 | 5200х2600х2800 | 9500 | 80 |
| CAFP 120 | -35 | 264 | 137 | HPO26/SMC108L | 55 | 800 | 5200х2600х2800 | 10000 | 82 |
| CAFP 160 | -50 | 174 | 125 | HPO28/SMC108S | 60 | 800 | 5200х2600х2800 | 10500 | 80 |
| CAFP 160 | -45 | 223 | 147 | HPO28/SMC108L | 60 | 800 | 5200х2600х2800 | 11000 | 82 |
| CAFP 160 | -40 | 288 | 167 | HPO28/SMC108E | 60 | 800 | 5200х2600х2800 | 11000 | 82 |
| CAFP 160 | -35 | 363 | 188 | HPO28/SMC112L | 60 | 800 | 5900х2800х3000 | 12000 | 83 |
| CAFP 200 | -50 | 211 | 150 | HPC104/SMC106E | 80 | 800 | 5200х2600х2800 | 12000 | 80 |
| CAFP 200 | -45 | 277 | 177 | HPC104/SMC108E | 80 | 800 | 5200х2600х2800 | 12000 | 82 |
| CAFP 200 | -40 | 353 | 200 | HPC104/SMC112L | 80 | 800 | 5900х2800х3000 | 13500 | 82 |
| CAFP 200 | -35 | 415 | 214 | HPC104/SMC112L | 80 | 800 | 5900х2800х3000 | 13500 | 83 |
| CAFP 300 | -50 | 324 | 228 | HPC106/SMC112L | 120 | 1650 | 6300х3200х3100 | 14000 | 82 |
| CAFP 300 | -45 | 416 | 263 | HPC106/SMC112E | 120 | 1650 | 6300х3200х3100 | 14000 | 82 |
| CAFP 300 | -40 | 511 | 290 | HPC106/SMC116L | 120 | 1650 | 6300х3200х3100 | 15000 | 83 |
| CAFP 300 | -35 | 599 | 310 | HPC106/SMC116L | 120 | 1650 | 6300х3200х3100 | 15500 | 83 |
| CAFP 400 | -50 | 421 | 296 | HPC108/SMC112E | 155 | 1650 | 6300х3200х3100 | 16000 | 82 |
| CAFP 400 | -45 | 520 | 332 | HPC108/SMC116L | 155 | 1650 | 6300х3200х3100 | 17000 | 83 |
| CAFP 400 | -40 | 667 | 375 | HPC108/SMC116E | 155 | 1650 | 6700х3200х3200 | 17000 | 83 |
| CAFP 400 | -35 | 793 | 398 | HPC108/SMC116E | 155 | 1650 | 6700х3200х3200 | 18000 | 83 |
Значения холодопроизводительности указаны для частоты питающей электросети 50 Гц и значений температуры воды на входе/выходе конденсатора +25 °C/+30 °C.
Значения потребляемой мощности указаны только для компрессоров.
Указаны приблизительные значения сухой массы установки.
Уровни звукового давления измерены в безэховой камере. Уровни шума измерены на расстоянии 1 м от агрегата в соответствии с требованиями ISO 9614-2.
