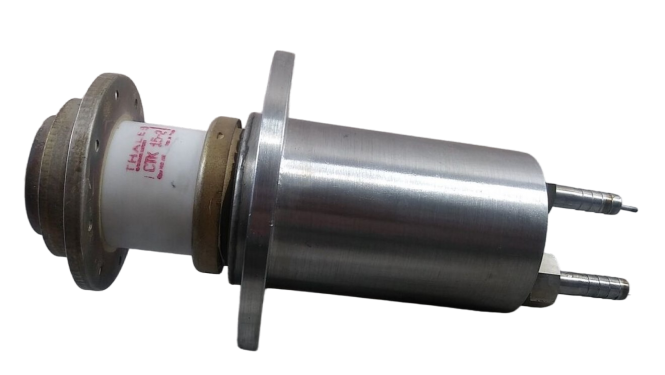

Модель CTK 15-2 представляет собой высокочастотную металлическо-керамическую триодную электронную трубку. Она предназначена для промышленных приложений, таких как индукционный обогрев, сварка и лазерные системы. Трубка обеспечивает стабильную работу при частотах до 120 МГц и мощностях до 45 кВт.
CTK 15-2 представляет собой водоохлаждаемую триодную электронную трубку, разработанную компанией Thales и поставляемая через Richardson Electronics. Она использует металл-керамическую конструкцию и коаксиальный дизайн, что обеспечивает высокую эффективность и надежность при работе на высоких частотах. Трубка может работать как в непрерывном (CW), так и в импульсном режиме, что делает ее универсальной для различных промышленных приложений. Основные области применения CTK 15-2 включают: индукционный обогрев, сварку, лазерные системы и другие высокочастотные промышленные процессы. Конструкция трубки позволяет эффективно рассеивать теплоту, что обеспечивает стабильную работу при высоких нагрузках.
| Серия | CTK |
| Выходная мощность | до 45 кВт |
| Частотный диапазон | до 120 МГц |
| Напряжение анода | до 13 кВ |
| Ток анода (CW) | до 8 А |
| Ток катода (CW) | до 40 А |
| Габариты | 290 мм (высота) × 155,3 мм (диаметр) |
| Коэффициент усиления | 200 |
| Вес | до 4.0 кг |

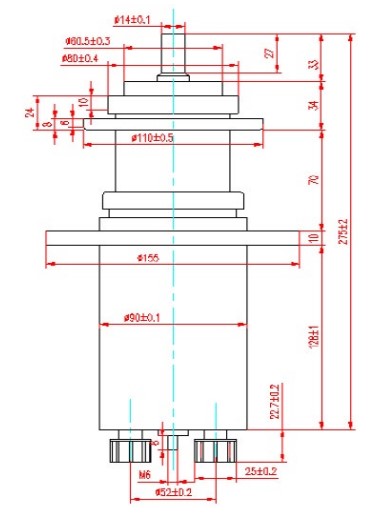

Размер
-Металлокерамическая триодная конструкция для высокой надежности и долговечности
-Водоохлаждаемая система для эффективного отвода тепла
-Работает на частотах до 120 МГц и мощностях до 45 кВт
-Поддержка как непрерывного, так и импульсного режимов работы
-Высокий коэффициент усиления и транскондуктанс для стабильной работы
-Способна выдерживать высокие напряжения анода (до 13 кВ) и токи (до 8 А)
-Оптимизирована для промышленных применений: индукционный нагрев, сварка, лазерные установки
-Компактные габариты и сравнительно небольшой вес (около 4 кг)
-Низкие емкости между электродами для повышения эффективности работы на высоких частотах
Водоохлаждаемая триода для промышленных высокочастотных генераторов и нагрева.
CTK15-2 — высокочастотная металлокерамическая передающая трубка, специально разработанная для промышленных применений.
Предназначена для индукционного высокочастотного генератора и подачи непрерывной мощности до 45 кВт.
Эта водоохлаждаемая триода выполнена с коаксиальной конструкцией и использованием металлокерамической технологии.
Использует катод из торированного вольфрама с сеткой из пиролитического графита.
Может работать как в непрерывном режиме (CW), так и в импульсном режиме.
Максимальная рабочая частота — 120 МГц.
