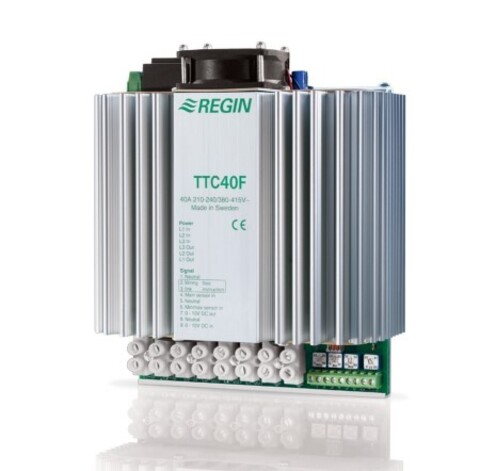

TTC40F - это 3-фазный контроллер, предназначенный для управления электрическими нагревателями, радиаторами и т.д. Контроллер способен управлять как D-, так и Y-подключенными нагрузками.
Аналог: Industrie Technik CTR40
TTC40F - это 3-фазный симисторный контроллер для управления
электрическими нагревателями. Устройство подключается последовательно между источником питания и электрическим нагревателем или радиатором.
TTC40F имеет регулятор температуры с входами для датчиков, расположенных, например, в канале приточного воздуха или в помещении. Он также может управляться с помощью внешнего управляющего сигнала.
Контроллер использует бесступенчатое, пропорциональное по времени управление. То есть: соотношение между временем включения и временем выключения изменяется таким образом, чтобы соответствовать текущим потребностям в отоплении.
Пример: Выход контроллера 50 % будет соответствовать
времени включения 30 с и времени выключения 30 с, если продолжительность цикла составляет 60 с. Время цикла регулируется 6...120 с.
| Напряжение питания | 3-фазное, 210...255 / 380...415 V AC. Автоматическая адаптация |
| Выходная мощность | Макс. 40 A, мин. 4 А/фаза. При напряжении 400 В максимальная мощность составляет 27 кВт. |
| Функция безопасности | Подача на TTC должна быть заблокирована с помощью концевого выключателя высокой температуры |
| Мощность излучения | 70 Вт при полной нагрузке |
| Индикатор | Красный светодиод, горит при подаче питания на нагреватель |
| Время цикла | Заводская настройка 60 сек. Регулируемая 6...120 сек. |
| Температура окружающей среды, эксплуатация | 0...40°C |
| Влажность окружающей среды | Макс. 90 %rH |
| Температура хранения | -40...+50°C |
| Класс защиты | IP20 |
TTC40F также может работать с управляющим сигналом 0...10 В постоянного тока от другого контроллера. Входной сигнал 0 В даст 0% на выходе, а 10 В на входе - 100 % на выходе.
Функции минимального и максимального ограничения не активны
при использовании внешнего управляющего сигнала.
