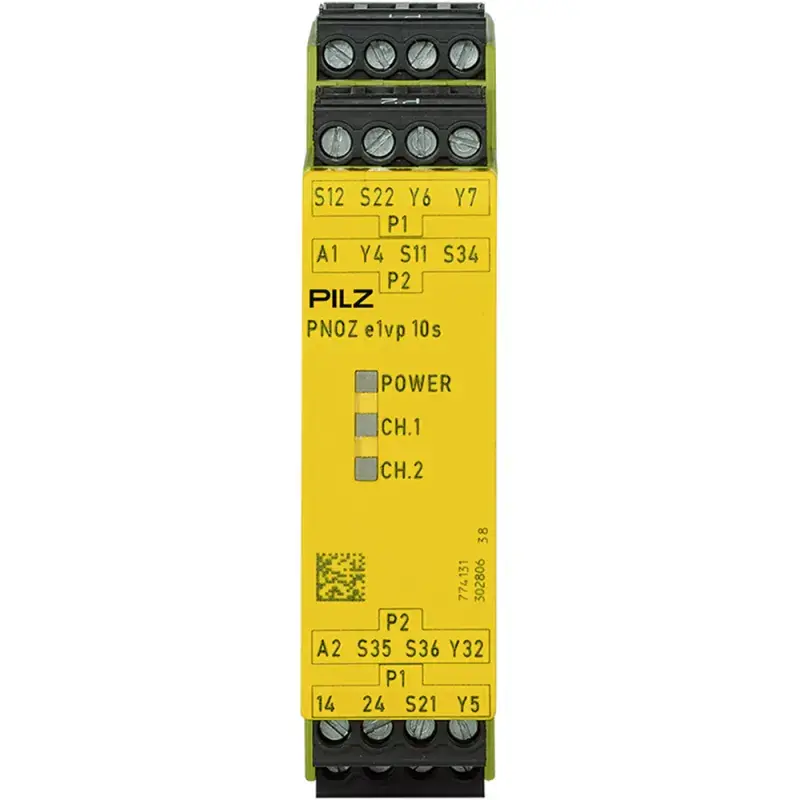

PNOZ e1vp 10/24VDC представляет собой компактное SIL 3/PL e реле безопасности от Pilz, предназначенное для мониторинга стоп-кнопок, защитных ограждений и других критичных защитных цепей. Используется реле в промышленных машинах, обеспечивая безопасное отключение при аварийных ситуациях.
PNOZ e1vp является надёжным одноканальным (с расширением до двух входов) модулем безопасности от Pilz, работающий на 24 V DC. Модуль предназначен для применения в схемах аварийной остановки, мониторинга защитных ограждений, фотозавес и других критических систем. Устройство классифицировано по стандартам EN ISO 13849‑1 до уровня PL e / категория 4, а также соответствует SIL 3 по EN 62061, гарантируя высокий уровень безопасности. Реле обеспечивает самоконтроль цепей ввода и тест безопасности ключей, осуществляя автоматическое отключение выходов и проверку обратной связи. Питание устройства осуществляется от 24 V DC с допустимым диапазоном 19,2–30 V DC и потреблением около 2 W. Различные задержки срабатывания (0–10 с) настраиваются, обеспечивая гибкость применения в различных автоматизированных процессах . Габариты стройные: ширина — 22,5 мм, высота — 87 мм, глубина — 121 мм, вес — 170 г. Совместим с DIN-рейкой и имеет винтовые клеммы для надёжного монтажа. Полный диапазон окружных условий допускает работу при температурах от ‑10 до +55 °C и относительной влажности до 93% при 40 °C. Устройство имеет необходимые сертификации: CE, UKCA, cULus, TÜV, EAC, соответствуя строгим требованиям промышленных стандартов EMC, виброустойчивости и защиты. Применяется в разнообразных системах безопасности — от тяжелой промышленности до упаковочных линий и автоматизированных систем.
| Производитель | Pilz GmbH & Co. KG (Германия) |
| Серия | PNOZ e1vp |
| Модель | PNOZ e1vp 10/24VDC (артикул 774131 или 784131) |
| Питание | 24 V DC (19,2–30 V) |
| Потребление | ≈ 2 W |
| Безопасные выходы | 1 (сервисный + 1 тезированный) |
| Категория / PL / SIL | Cat 4 / PL e / SIL 3 |
| Задержки срабатывания | 0/0,15/0,5/1/2/3/5/7/10 с |
| Габариты (Ш×В×Г) | 22,5 × 87 × 121 мм |
| Вес | ≈ 170 г |
| Температурный диапазон | ‑10…+55 °C |
| Влажность | до 93 % при 40 °C |
| EMC, вибро, IP | EN 60947‑5‑1, EN 61000‑6‑2/4, EN 60068‑2‑6 |
| Сертификации | CE, UKCA, cULus, TÜV, EAC |
| Клеммирование | Винтовое, 0,25–2,5 мм² |
| Монтаж | DIN-рейка |
| Автоматический самотест и сброс ошибок | Есть |
- Высокая степень безопасности: SIL 3, PL e, Cat 4.
- Настраиваемые задержки: гибкая подстройка под реальные процессы.
- Автоматический самотест: проверка цепей и самодиагностика.
- Компактный форм-фактор: экономит место на DIN-рейке.
- Широкие сертификации: соответствует ключевым международным стандартам.
- Универсальность применения: подходит для E-STOP, защитных ограждений, световых завес и др.
- Надёжный монтаж: винтовые клеммы, стабильная конструкция.
- Высокая помехоустойчивость: жесткая EMC-защита и вибростойкость.
Pilz описывает PNOZ e1vp как компактное, но мощное решение для базовых функций защиты, таких как аварийная остановка и мониторинг защитных дверей. Благодаря исполнению стандарта SIL 3/PL e, сканированию входных цепей и автоматическим тестам устройство обеспечивает надёжную защиту людей и оборудования. Минимальные габариты и простая монтажная конструкция делают его универсальным выбором для industriesto‑control. +1 больше преимуществ: высокая гибкость интеграции и модернизированная функциональность.
