HART Multiplexer Master HiDMux2700 представляет собой модуль от производителя Pepperl + Fuchs. Устройства HIS повторяют форм-фактор монтируемых на оконечную плату барьеров искробезопасности H-System. Эта система идеально подходит для применений, требующих тесной интеграции с DCS или системой.

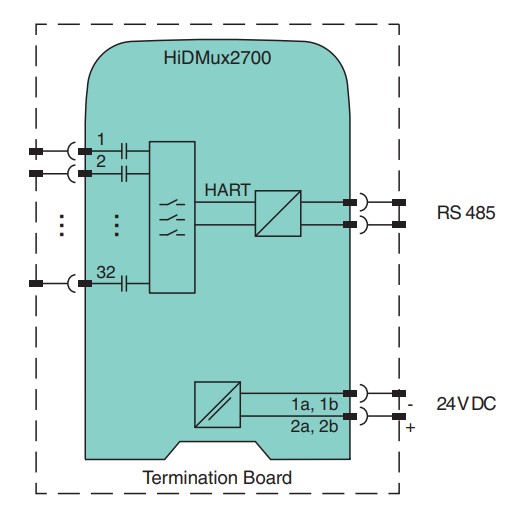

Мультиплексор HART Master обеспечивает 32 канала сигнала для подключения к передатчикам SMART или устройствам управления, поддерживающим цифровой обмен данными в соответствии со стандартом HART. Предусмотрена полная трехпортовая изоляция, а каждый входной канал имеет двойную конденсаторную изоляцию для свободного подключения шлейфа. Каждый мультиплексор HART Master объединяется в сеть простым подключением высокоскоростного выхода RS 485 в многоточечной конфигурации. Устройство опрашивает каждое полевое устройство под контролем рабочей станции, получая информацию для хранения в своей внутренней базе данных, к которой затем легко получить доступ. Этот модуль предназначен для установки на плату HiD Termination Board или HART Communcation Board. Также доступны специальные платы для интеграции с DCS.
| Количество каналов | 32 |
| Развязка по постоянному току | Двойной конденсатор на каждом канале |
| Напряжение общего режима | до 30 В |
| Диапазон входного напряжения | 0,12 ... 1,5 В ss |
| Напряжение общего режима | макс. 30 V |
| Температура окружающей среды | -20 ... 60 °C (-4 ... 140 °F) |
| Относительная влажность | 5 ... 95 %, без конденсации |
Pepperl+Fuchs SE - немецкая транснациональная компания со штаб-квартирой в Мангейме, Германия. Компания производит продукцию для производства и автоматизации процессов. Она специализируется на производстве датчиков, таких как датчики, используемые в автоматических дверях и лифтах. Подразделение Factory Automation является производителем промышленных датчиков, предназначенных для удовлетворения конкретных потребностей рынка на глобальной основе. Оно производит ряд индуктивных, емкостных, фотоэлектрических и ультразвуковых датчиков, а также системы идентификации, системы штрих-кодов и камеры, поворотные энкодеры, системы измерения положения, комплекты шнуров и другие аксессуары.
