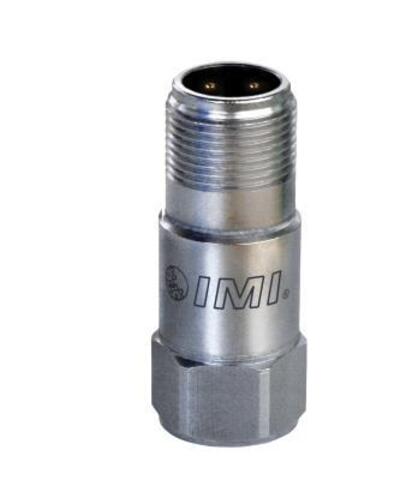

PCB Piezotronics 603C01 представляет собой промышленный одноосный акселерометр высокой точности с верхним расположением разъема. Данный датчик применяется для непрерывного мониторинга вибрации промышленного оборудования, такого как двигатели, насосы и вентиляторы, в целях раннего обнаружения неисправностей.
Промышленный датчик вибрации 603C01 является важным компонентом систем предиктивного обслуживания и технической диагностики. Основное назначение этого устройства заключается в преобразовании механических колебаний поверхности агрегата в пропорциональный электрический сигнал напряжения. В основе работы прибора лежит пьезоэлектрический эффект: при возникновении вибрации чувствительный элемент, выполненный из специализированной керамики, подвергается деформации, что вызывает появление электрического заряда. Встроенная электроника преобразует этот заряд в стабильный низкоомный сигнал напряжения, который может передаваться по длинным кабельным линиям без существенных потерь и искажений.
Область применения данного акселерометра охватывает предприятия энергетического сектора, нефтехимической промышленности, целлюлозно-бумажные комбинаты и другие производства, где эксплуатируется вращающееся оборудование. Датчик спроектирован для работы в жестких условиях: его корпус полностью герметичен и выполнен из коррозионностойкой нержавеющей стали, что предотвращает попадание влаги, масел и агрессивных жидкостей внутрь устройства. Крепление прибора осуществляется с помощью резьбового соединения, обеспечивающего жесткую передачу вибрации от корпуса машины к чувствительному элементу. Верхнее расположение разъема позволяет проводить монтаж в стесненных условиях, где боковой вывод кабеля затруднен. Высокая чувствительность и широкий частотный диапазон позволяют эффективно отслеживать как низкочастотные колебания, связанные с дисбалансом валов, так и высокочастотные сигналы, возникающие при разрушении подшипников или кавитации в насосах. Благодаря использованию качественных материалов и прецизионной сборке, устройство сохраняет стабильность метрологических характеристик на протяжении длительного времени эксплуатации.
| Параметр | Значение |
| Фирма | PCB Piezotronics |
| Страна | США |
| Серия | 603 |
| Модель/артикул | 603C01 |
| Тип датчика | Пьезоэлектрический акселерометр |
| Чувствительность | 100 mV/g |
| Диапазон измерения | ±50 g |
| Частотный диапазон | 0,5 - 10 000 Hz |
| Тип разъема | 2-pin MIL-C-5015 |
| Материал корпуса | Нержавеющая сталь |
| Герметичность | Сварной корпус, IP68 |
| Рабочая температура | -54 ... +121 °C |
| Резьба крепления | 1/4-28 UNF |

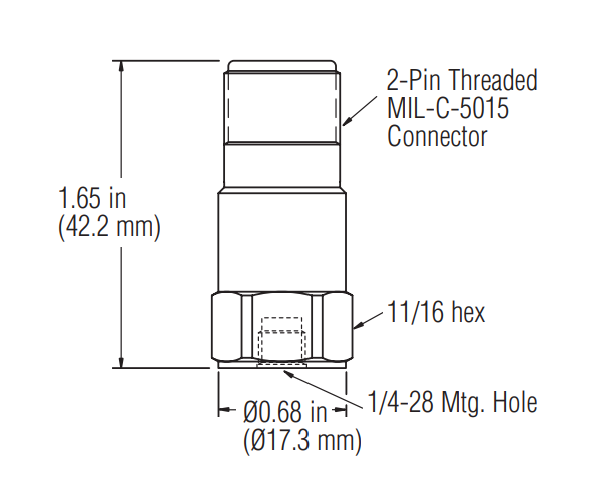

mm-миллиметр
hex-шестиугольный
hole- отверстие
2-pin threaded-2-штифтовый с резьбой
connector- соединение
- Использование технологии встроенного усилителя сигнала для работы с длинными кабелями.
- Высокая устойчивость к ударным нагрузкам и перегрузкам.
- Лазерная сварка корпуса для обеспечения полной герметичности.
- Низкий уровень собственного шума для измерения малых уровней вибрации.
Точность измерений, проверенная десятилетиями эксплуатации в самых суровых условиях.
