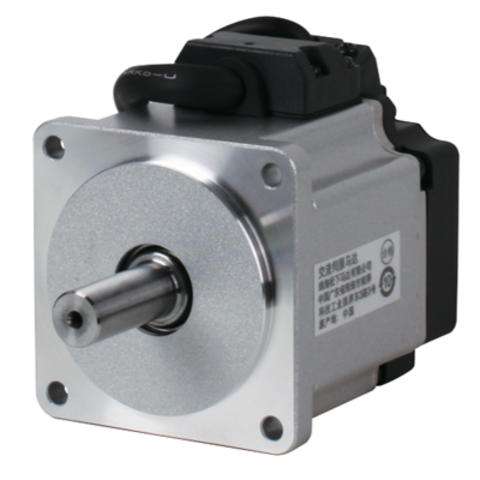

Panasonic MHMF042L1U2M представляет собой компактный низкоинерционный серводвигатель переменного тока, предназначенный для высокоточного управления движением в промышленных системах автоматизации. Он обеспечивает быструю реакцию, высокую точность позиционирования и стабильную работу, что делает его идеальным для использования в машинах, требующих высокой динамики.
Серводвигатель Panasonic MHMF042L1U2M относится к серии MINAS A6, одной из самых надежных и широко используемых линеек серводвигателей от компании Panasonic. Эта модель обладает низкой инерцией, что позволяет ей быстро изменять скорость и направление вращения, обеспечивая отличные динамические характеристики. Серводвигатель оснащен высокоточным инкрементальным энкодером, который обеспечивает разрешение в 10000 имп/об, гарантируя исключительную точность позиционирования.
Двигатель предназначен для работы в паре с соответствующим сервоусилителем MINAS A4 и находит широкое применение в робототехнике, упаковочном оборудовании, станках с ЧПУ и другом высокотехнологичном производстве, где важны скорость, точность и повторяемость движений.
| Фирма-изготовитель | Panasonic (Япония) |
| Серия и модель | MINAS A6, MHMF042L1U2M |
| Тип устройства | Серводвигатель переменного тока с низким моментом инерции |
| Номинальная мощность | 400 Вт |
| Напряжение питания | 200 В AC |
| Номинальная частота | 50/60 Гц |
| Номинальный крутящий момент | 1.27 Н·м |
| Максимальный крутящий момент | 3.82 Н·м |
| Номинальная скорость | 3000 об/мин |
| Максимальная скорость | 6500 об/мин |
| Разрешение энкодера | Инкрементальный, 10000 имп/об |
| Тормоз | Нет |
| Вал | Гладкий, без шпоночного паза |
| Степень защиты | IP65 |
| Габаритные размеры фланца | 80x80 мм |

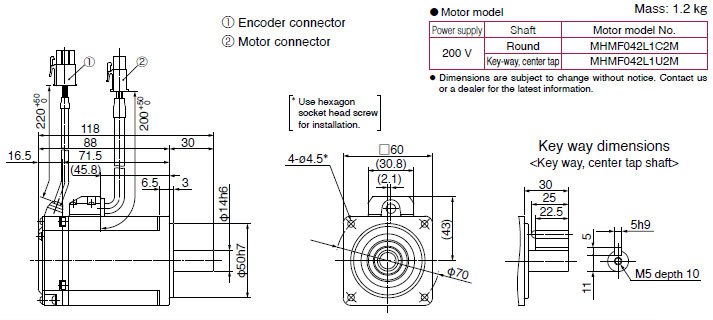

Основные элементы и разъемы
Encoder connector - Разъем энкодера.
Motor connector - Разъем двигателя (питание).
Mass: 1.2 kg - Масса: 1.2 кг.
Таблица моделей (Motor model)
Power supply - Напряжение питания (200 V).
Shaft - Вал.
Round - Круглый (тип вала).
Key-way, center tap - Со шпоночным пазом и центральным резьбовым отверстием.
Motor model No. - Номер модели двигателя.
Технические примечания
Dimensions are subject to change without notice - Размеры могут быть изменены без предварительного уведомления.
Contact us or a dealer for the latest information - Свяжитесь с нами или дилером для получения актуальной информации.
Use hexagon socket head screw for installation - Для установки используйте винты с внутренним шестигранником.
Размеры шпоночного паза (Key way dimensions)
Key way, center tap shaft - Шпоночный паз, вал с центральным резьбовым отверстием.
depth 10 - Глубина 10 (относится к резьбе M5).
Технические сокращения и обозначения:
ø (dia) - Диаметр.
4-ø4.5* - 4 отверстия диаметром 4.5 мм.
h6, h7, h9 - Классы точности (допуски) размеров вала и шпонки.
M5 - Метрическая резьба диаметром 5 мм.
Key-way -Шпоночный паз.
Center tap - Резьбовое отверстие в торце вала.
- Низкий момент инерции. Обеспечивает быстрое ускорение и замедление, что идеально для задач, требующих высокой динамики и частых остановок.
-Высокоточное позиционирование. Энкодер с разрешением 10000 имп/об позволяет достигать высокой точности и повторяемости движений.
- Компактность и надежность. Компактный корпус и прочная конструкция, соответствующая степени защиты IP65, позволяют использовать двигатель в ограниченном пространстве и в сложных условиях.
- Высокая скорость. Максимальная скорость до 5000 об/мин обеспечивает высокую производительность и сокращение времени цикла.
- Универсальность. Подходит для широкого спектра применений, от простых манипуляторов до сложных многоосевых систем.
Panasonic позиционирует серводвигатели серии MINAS A4 как идеальное сочетание производительности, компактности и надежности. Производитель подчеркивает, что низкоинерционная конструкция и высокоточный энкодер позволяют достигать исключительных результатов в задачах, где важна скорость и точность. По мнению Panasonic, ключевые преимущества этой серии - это превосходный контроль движения, упрощенная интеграция в системы управления и долговечность, что делает их оптимальным выбором для повышения эффективности и качества производственных процессов.
