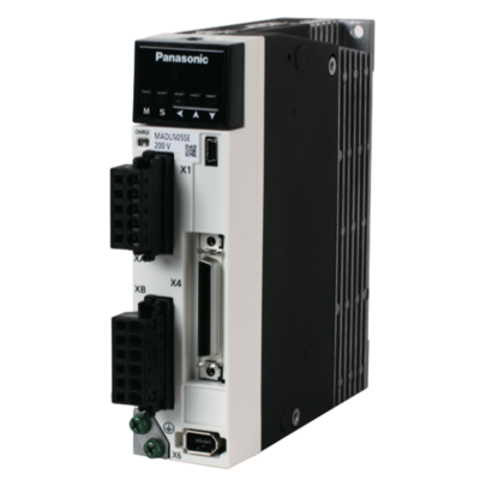

Panasonic MBDLN25SE представляет собой компактный AC сервоусилитель MINAS A6 SE серии мощностью 400 Вт, питание 200–240 VAC, с интерфейсом Pulse train only. Применяется в задачах точного позиционирования с энкодерной обратной связью.
Сервоусилитель MBDLN25SE является представителем серии MINAS A6 SE от Panasonic Electric Works, предназначенной для управления сервомоторами с номинальной мощностью до 400 Вт. Устройство работает от однофазного или трёхфазного питания 200–240 VAC ±10 % при 50/60 Hz.
Управление предусмотрено только по командным импульсам pulse train, без аналогового входа и без встроенного EtherCAT или MODBUS интерфейса. Частотный отклик MBDLN25SE достигает 3,2 kHz, а управление позиционированием обеспечивается энкодером с разрешением до 23 бит absolute или incremental режимом.
Устройство не имеет встроенной функции безопасности без STO, но оснащено встроенным dynamic brake. Имеются интерфейсы RS‑485, RS‑232C и USB для настройки через PANATERM. Корпус соответствует IP20, охлаждение естественное, диапазон эксплуатации - 0…+55 °C, масса порядка 1 кг, габариты - около 55×150×130 мм.
| Производитель | Panasonic Electric Works (Япония) |
| Серия | MINAS A6 SE Series (frame B) |
| Модель | MBDLN25SE |
| Мощность | 400 Вт |
| Ток нагрузки | до 12 A |
| Питание | 1- или 3-фаз, 200–240 VAC, 50/60 Hz |
| Управление | Импульсное (pulse train only), без аналогового входа |
| Частота отклика | 3,2 kHz |
| Encoder feedback | Incremental или 23-bit absolute |
| Интерфейсы | RS‑232C, RS‑485, USB (PANATERM) |
| Safety-функции | Нет (без STO) |
| Dynamic brake | Да |
| Охлаждение | Естественное, корпус IP20 |
| Температура эксплуатации | 0…+55 °C |

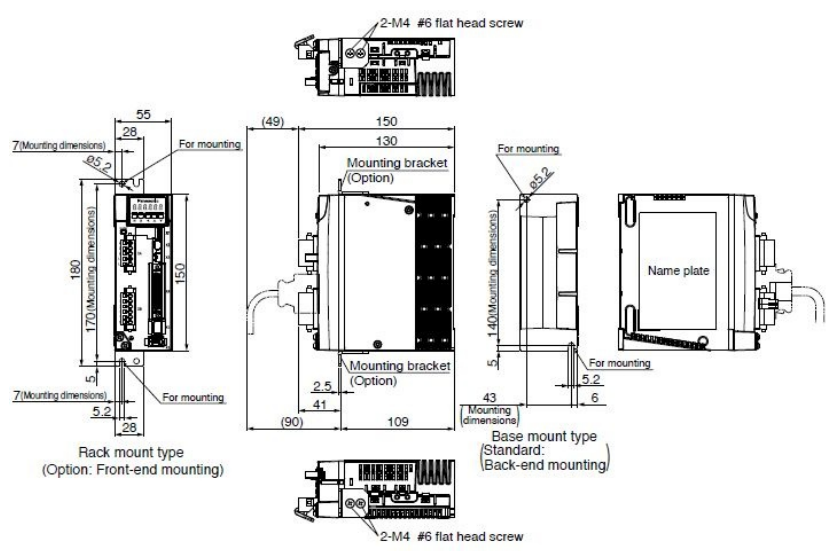

| Габариты (Ш×В×Г), масса | 55×150×130 мм, ~1 кг |
- Компактный и мощный сервоусилитель 400 Вт для точного позиционирования.
- Высокая частота отклика 3,2 kHz для быстрого управления.
- Простое импульсное управление без сложных сетевых интерфейсов.
- Поддержка абсолютного энкодера с разрешением до 23-бит.
- Интерфейсы RS‑232/485 и USB для простой настройки.
- Надёжный и лёгкий корпус класса IP20.
MBDLN25SE - компактный сервопривод серии MINAS A6 SE с поддержкой управления положением посредством импульсной последовательности, выходной мощностью 400 Вт, высокой частотой отклика 3,2 кГц и обратной связью от энкодера. Конструкция без интерфейса безопасности обеспечивает простое и надежное управление движением.
