Omron G9SA-501 AC/DC 24V представляет собой реле безопасности для систем защиты персонала и оборудования. Оно применяется для контроля цепей аварийного останова, защитных ограждений и световых завес.
Данное устройство является ключевым элементом систем обеспечения безопасности на производстве. Принцип работы G9SA-501 основан на дублировании внутренних цепей и использовании реле с принудительно управляемыми контактами. Это гарантирует, что даже при возникновении неисправности внутри самого устройства, оно перейдет в безопасное состояние и разомкнет силовые цепи оборудования. Модель оснащена пятью основными контактами безопасности и одним вспомогательным контактом для сигнализации. Устройство поддерживает возможность расширения путем подключения дополнительных модулей, что позволяет управлять большим количеством исполнительных механизмов. Корпус реле имеет компактные размеры и предназначен для установки на DIN-рейку. На передней панели расположены светодиодные индикаторы, отображающие состояние входов, выходов и наличие питания, что существенно упрощает поиск неисправностей. Модуль может работать как в режиме ручного, так и автоматического сброса после срабатывания защиты. Прибор соответствует высшим категориям безопасности согласно международным стандартам, что позволяет использовать его на самых ответственных участках: прессах, роботизированных ячейках и конвейерных системах. Использование специализированных материалов контактов обеспечивает их высокую долговечность и надежность коммутации даже при малых токах.
| Параметр | Значение |
| Фирма | Omron |
| Страна | Япония |
| Серия | G9SA |
| Модель | G9SA-501 |
| Напряжение питания | 24 V AC/DC |
| Контакты безопасности | 5 (Нормально Разомкнутые) |
| Вспомогательные контакты | 1 (Нормально Замкнутый) |
| Время срабатывания | макс. 30 мс |
| Категория безопасности | PLe / Category 4 (EN ISO 13849-1) |
| Индикация | Питание, Вход A, Вход B, Выход |

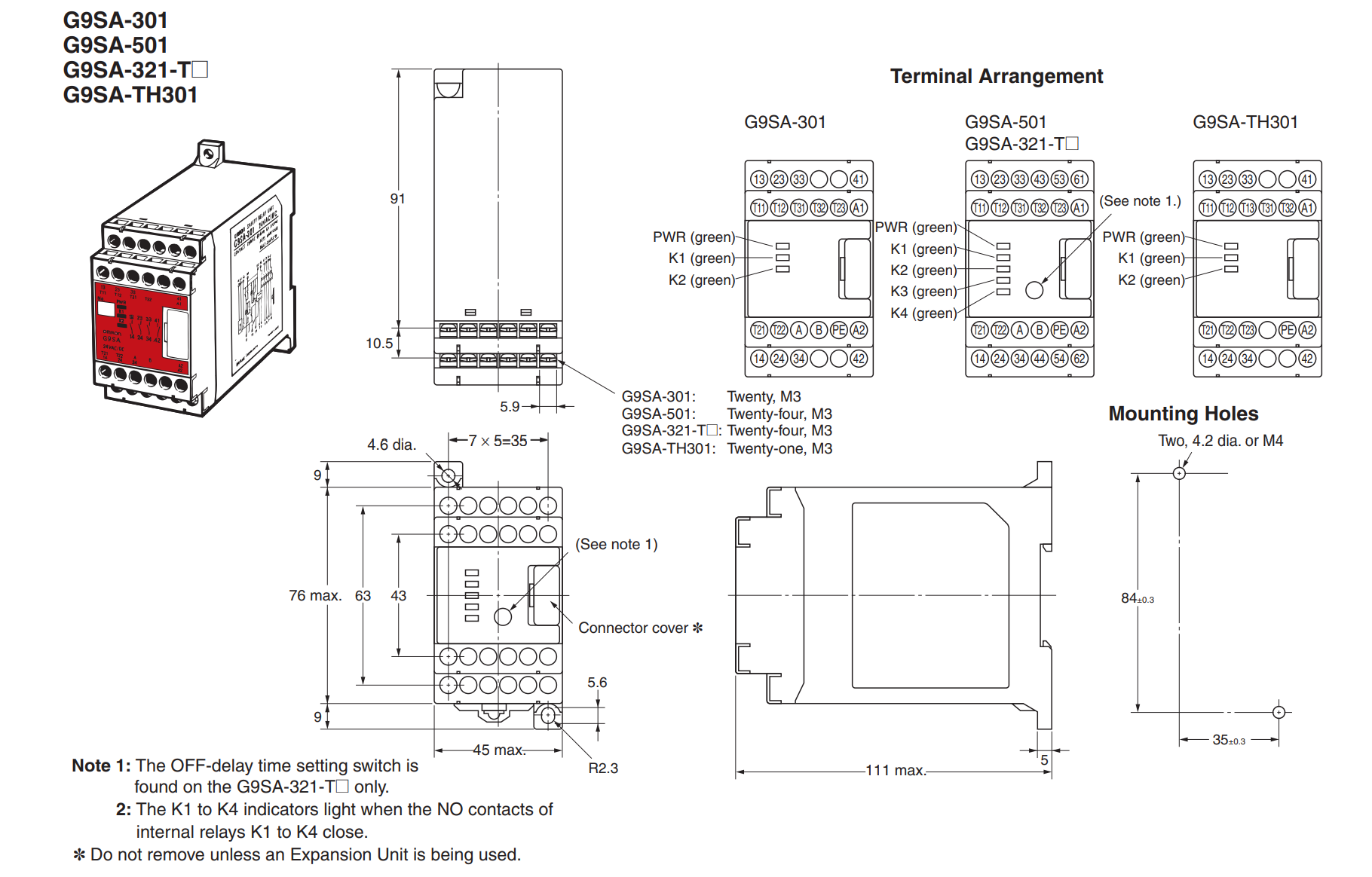

Terminal Arrangement - Схема расположения клемм
Mounting Holes - Монтажные отверстия
Note - Примечание
Twenty, Twenty-four, Twenty-one - Двадцать, двадцать четыре, двадцать один (количество винтов)
PWR (green) -Power (зеленый индикатор питания)
K1, K2, K3, K4 (green) - Индикаторы состояния внутренних реле (зеленые)
See note 1 =См. примечание 1
Connector cover - Крышка разъема
Expansion Unit - Блок расширения
OFF-delay time setting switch - Переключатель настройки времени задержки выключения.
found on ... only - имеется только на... (модель G9SA-321-T).
indicators light when... - индикаторы загораются, когда...
NO contacts (Normally Open) - НР контакты (нормально разомкнутые контакты).
internal relays - внутренние реле.
close - замыкаются.
Do not remove unless an Expansion Unit is being used - Не снимать (крышку), если не используется блок расширения.
max. - максимум.
dia. (diameter) - диаметр.
or - или.
R2.3 - Радиус 2.3 мм.

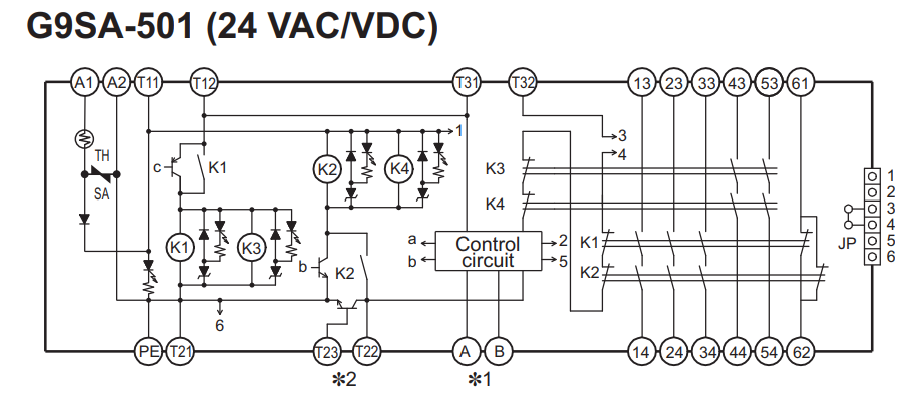

Краткая справка по маркировке клемм (если нужно):
A1, A2 - Питание прибора.
T11, T12, T31, T32 и т.д. — Входы для подключения датчиков/кнопок безопасности.
13, 14, 23, 24... - Силовые контакты на выход.
PE — Protective Earth (Защитное заземление).
- Возможность последовательного соединения нескольких модулей безопасности.
- Высокая устойчивость к вибрационным и ударным нагрузкам.
- Универсальное питание постоянным или переменным током.
Простое и надежное решение для создания систем безопасности высочайшего уровня.
