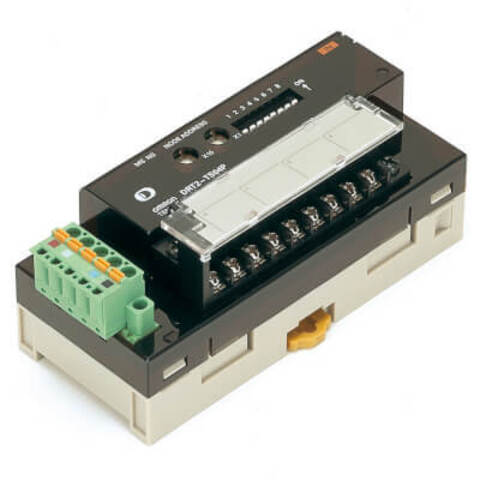

Omron DRT2-TS04P представляет собой модуль удаленного ввода-вывода (I/O) для сети DeviceNet, специально разработанный для измерения температуры. Он оснащен 4 каналами, способными работать с различными типами термопар (K, J, T, E, R, S, B, N) и термосопротивлений (Pt100, JPt100). Модуль обеспечивает высокую точность измерений и имеет встроенные функции сигнализации.
Модуль DRT2-TS04P производится компанией Omron Corporation, одним из мировых лидеров в области промышленной автоматизации. Он является частью серии DRT2, которая представляет собой линейку компактных и надежных устройств для создания децентрализованных систем управления на базе промышленной сети DeviceNet.
Основная функция DRT2-TS04P - это сбор данных о температуре с различных датчиков и их передача в центральный контроллер (ПЛК) по сети DeviceNet. Модуль преобразует аналоговые сигналы с термопар или термосопротивлений в цифровые данные, что позволяет эффективно обрабатывать их в системе управления.
Артикул DRT2-TS04P содержит следующую информацию:
DRT2: Серия удаленных I/O-терминалов для сети DeviceNet.
T: Обозначает, что модуль предназначен для работы с температурными сигналами.
S: Указывает на тип датчиков - термопары и термосопротивления.
04: Обозначает количество каналов - в данном случае, 4 канала для измерения температуры.
P: Указывает на тип выхода сигнализации - PNP (Positive-Negative-Positive). Модуль имеет встроенные функции тревоги (alarm), которые могут активировать выходы при достижении заданных температурных порогов.
Модуль DRT2-TS04P обеспечивает высокую точность измерения, что критически важно в таких процессах, как печи, сушильные камеры или системы управления климатом. Он имеет компактный корпус для монтажа на DIN-рейку и поддерживает стандартное подключение. Использование этого модуля позволяет легко внедрить мониторинг температуры в распределенные системы автоматизации, что сокращает количество кабелей и упрощает общую архитектуру.
| Фирма-изготовитель | Omron Corporation |
| Серия | DRT2 |
| Модель | DRT2-TS04P |
| Тип | Модуль аналогового ввода температуры |
| Сеть | DeviceNet |
| Количество каналов | 4 |
| Тип датчиков | Термопары (K, J, T, E, R, S, B, N), термосопротивления (Pt100, JPt100) |
| Напряжение питания | 24 В DC |
| Точность измерения | +/- 0.5% от полной шкалы |
| Тип выхода | PNP-выходы для сигнализации |
| Тип монтажа | DIN-рейка |
| Степень защиты | IP20 |
- Универсальность. Работа с различными типами датчиков температуры.
- Высокая точность. Обеспечивает надежный контроль температуры.
- Интегрированная сигнализация. Встроенные функции тревоги для автоматического реагирования.
- Простая интеграция. Подключение через стандартную сеть DeviceNet.
Omron позиционирует серию DRT2 как надежное и эффективное решение для децентрализованных систем управления. Производитель подчеркивает, что эти модули обеспечивают высокоточный сбор данных о температуре, что позволяет повысить производительность и надежность в промышленных процессах.
