Omron CJ1W‑DRM21 представляет собой модуль DeviceNet, часто называемый «DeviceNet Unit для CJ1», используется для организации связи PLC-систем серии CJ с сетью DeviceNet как мастер или слейв, обеспечивая интеграцию I/O и обмен сообщениями.
Модуль CJ1W‑DRM21 представляет собой компактный DeviceNet‑модуль для PLC‑систем Omron CJ1, позволяющий подключать до 63 устройств в шине DeviceNet, а также функционировать одновременно как мастер и слейв. Модуль распределяет до 32 000 точек ввода-вывода 2000 слов и предлагает до 2048 фиксировано-зарезервированных точек 128 слов, поддерживает передачу данных со скоростью до 500 кбит/с π. Питание выходит по интерфейсу DeviceNet: 11–25 В DC, потребление около 18 мА при 24 В. Устройство монтируется на DIN-рейку, весит порядка 118 г, размеры: ~31×90×65 мм. Устройство снабжено функцией резервного копирования настроек через SD-карту слоты CPU CJ— сохраняя и восстанавливая файлы конфигурации master/slave. Область применения: автоматизация производств, связь PLC и распределённых I/O-устройств через промышленную сеть Omron DeviceNet.
| Производитель | Omron Corporation (Япония) |
| Серия | CJ1 — модули связи PLC |
| Модель | CJ1W‑DRM21 |
| Интерфейс | DeviceNet, мастер/слейв |
| Количество узлов в сети | до 63 |
| Точки ввода/вывода | до 32 000 (2000 слов), фикс.: 2048 (128 слов) |
| Скорость передачи | до 500 кбит/с |
| Питание | 11–25 В DC, ток ≈ 18 мА при 24 В |
| Потребляемая энергия | ~0.4 Вт |
| Монтаж | DIN-рейка, Rack CJ1 |

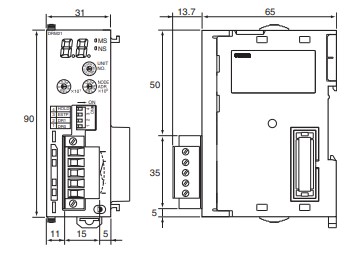

| Размеры (Ш×В×Г) | 31×90×65 мм |
| Вес | ≈118 г |
| Температура эксплуатации | –10…+55 °C |
| Дополнительные функции | SD‑резервирование, explicit сообщения FINS, message communications |
- Работа в роли мастера и слейва одновременно — удобная сеть с одним модулем
- Высокая пропускная способность — до 32 000 точек ввода/вывода
- Скорость связи до 500 кбит/с — подходит для быстрого обмена данными
- Backup/restore через SD-карту — упрощение ввода в эксплуатацию и ремонта
- Поддержка explicit FINS-сообщений — расширенные функции обмена с другими PLC
- Компактный и лёгкий — экономит пространство в шкафу управления
- Совместимость со стандартом DeviceNet — многопроизводительская сеть
- Соответствие Omron CJ-экосистеме — бесшовная интеграция и централизованное управление
Модуль DeviceNet для серии CJ — самый компактный в отрасли! Обладает функциями ведущего уровня: поддерживает до 32 000 точек ввода/вывода, может работать одновременно как мастер и как slave.
