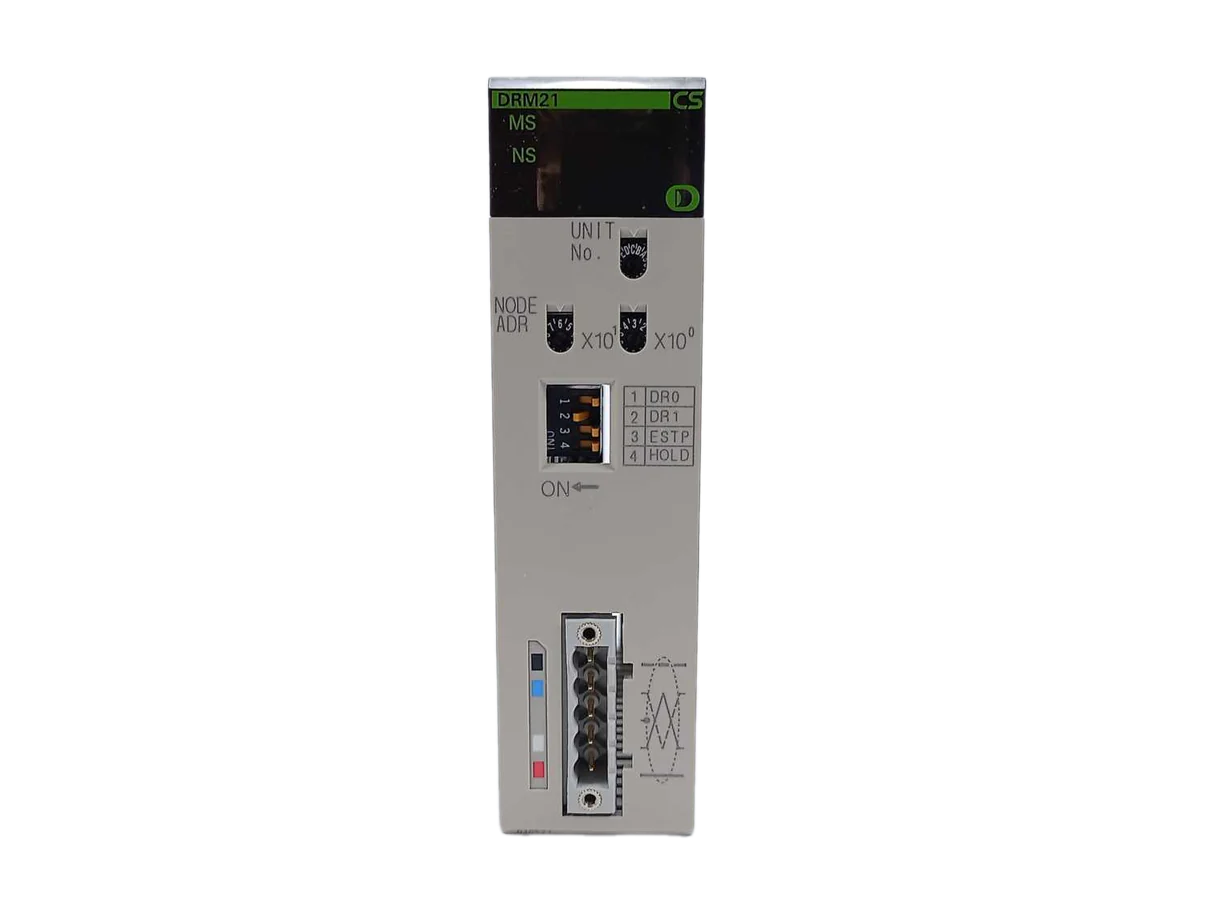

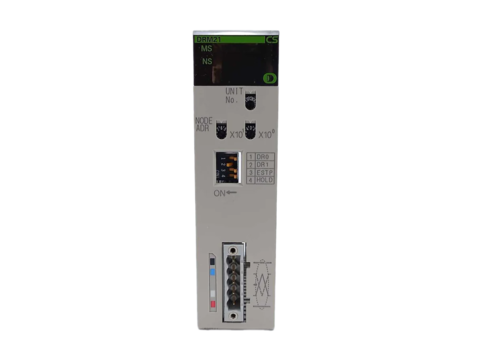

OMRON CS1W-DRM21 представляет собой интерфейсный модуль DeviceNet для ПЛК серии CS1, обеспечивающий возможность работы как в режиме ведущего master, так и ведомого slave устройства в сети DeviceNet. Используется для связи и управления распределёнными устройствами в промышленных автоматизированных системах.
OMRON CS1W-DRM21 - высокопроизводительный DeviceNet-модуль, разработанный для интеграции с программируемыми логическими контроллерами серии CS1. Этот интерфейсный модуль поддерживает протокол связи DeviceNet и позволяет подключать и контролировать до 64 узлов в сети, обеспечивая эффективный обмен данными между ПЛК и распределёнными устройствами, такими как сенсоры, приводы и различные периферийные модули.
Модуль поддерживает работу в двух режимах - ведущего master и ведомого slave, что позволяет гибко использовать его в разных конфигурациях систем управления. При работе в режиме master CS1W-DRM21 может управлять до 2048 точек ввода/вывода, обеспечивая надежную и синхронную связь со всеми подключёнными устройствами. В режиме slave модуль предоставляет 32 точки ввода/вывода, взаимодействуя с более мощным контроллером.
Помимо этого, CS1W-DRM21 оснащен расширенными функциями мониторинга и диагностики, включая логирование ошибок связи, мониторинг состояния питания сети, подсчёт количества операций контактов и общего времени работы. Поддержка специальных кабелей DeviceNet с возможностью многократных ответвлений (Multi-drop) и разветвлений (T-branch) обеспечивает удобство монтажа и масштабируемость сети.
Питание модуля осуществляется от внешнего источника 24 В постоянного тока, а потребляемый ток составляет до 320 мА. Скорость передачи данных может регулироваться и составлять 125, 250 или 500 кбит/с, что позволяет адаптировать сеть под требования конкретного производства.
CS1W-DRM21 применим в широком спектре промышленных отраслей, где требуется надежная сетевая интеграция и управление распределёнными устройствами, включая металлургию, машиностроение, упаковку и процессы автоматизации зданий.
| Фирма изготовитель | Omron |
| Серия | CS1 |
| Модель | CS1W-DRM21 |
| Протокол связи | DeviceNet |
| Режимы работы | Ведущий (master), ведомый (slave) |
| Максимальное количество узлов в сети | 64 узла (включая master и slave) |
| Количество I/O точек | Master: до 2048 точек; Slave: 32 точки |
| Скорость передачи | 125, 250, 500 кбит/с |
| Интерфейс подключения | Специализированные 5- или 4-жильные кабели DeviceNet |
| Питание | Внешнее 24 В DC |
| Ток потребления | Макс. 320 мА |
| Мониторинг и диагностика | Лог ошибок, мониторинг питания, счетчик операций, время работы |

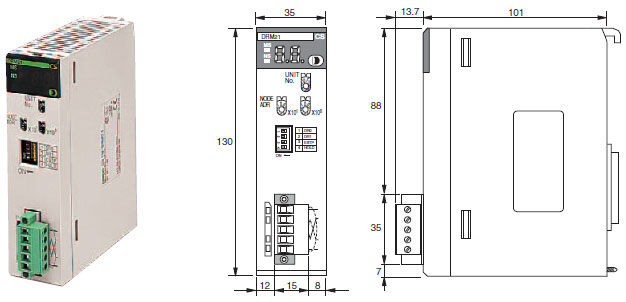

| Вес | Около 171 г |
| Стандарты сертификации | CE, cULus, Lloyd, NK |
- Работа в режимах master и slave для гибкой интеграции в сети DeviceNet.
- Управление и контроль до 64 устройств в одной сети с высокой скоростью передачи данных.
- Расширенные функции мониторинга и диагностики для повышения надежности.
- Использование специализированных кабелей с поддержкой многократных ответвлений и разветвлений.
- Простая интеграция с ПЛК Omron серии CS1 и обеспечение масштабируемых сетевых решений.
- Поддержка внешнего питания 24 В с низким энергопотреблением.
- Высокая степень совместимости и надежности для промышленных условий эксплуатации.
Omron позиционирует CS1W-DRM21 как высокоэффективный и надежный DeviceNet интерфейсный модуль, позволяющий реализовать гибкие и масштабируемые промышленные сети с поддержкой мульти-мастер конфигураций. Производитель подчёркивает его удобство в настройке, широкий спектр диагностических функций и возможность эффективного управления распределёнными системами, тем самым обеспечивая высокую производительность и стабильность производственных процессов.
