OMRON CS1W-CRM21 представляет собой интерфейсный модуль CompoNet Master для программируемых контроллеров серии CS1, обеспечивающий управление и связь с устройствами сети CompoNet в промышленных автоматизированных системах.
OMRON CS1W-CRM21 - мощный CompoNet Master Unit, разработанный для интеграции с ПЛК серии CS1, который управляет сетью CompoNet, координирует обмен данными между контроллером и связанными Slave Units, а также обрабатывает данные ввода/вывода и сообщения. Это устройство позволяет контролировать до 2560 точек и 384 узла на одной сети CompoNet, что значительно расширяет возможности по интеграции большого количества датчиков и исполнительных механизмов.
Модуль поддерживает различные скорости передачи данных - 4 Мбит/с, 3 Мбит/с, 1,5 Мбит/с и 93,75 кбит/с, что делает его гибким для различных сетевых конфигураций и требований к пропускной способности. Для подключения предполагается использование нескольких типов кабелей, включая круглые 2-жильные и 4-жильные и плоские кабели, с возможностью применения репитеров и ответвлений для облегчения прокладки и увеличения расстояний сети.

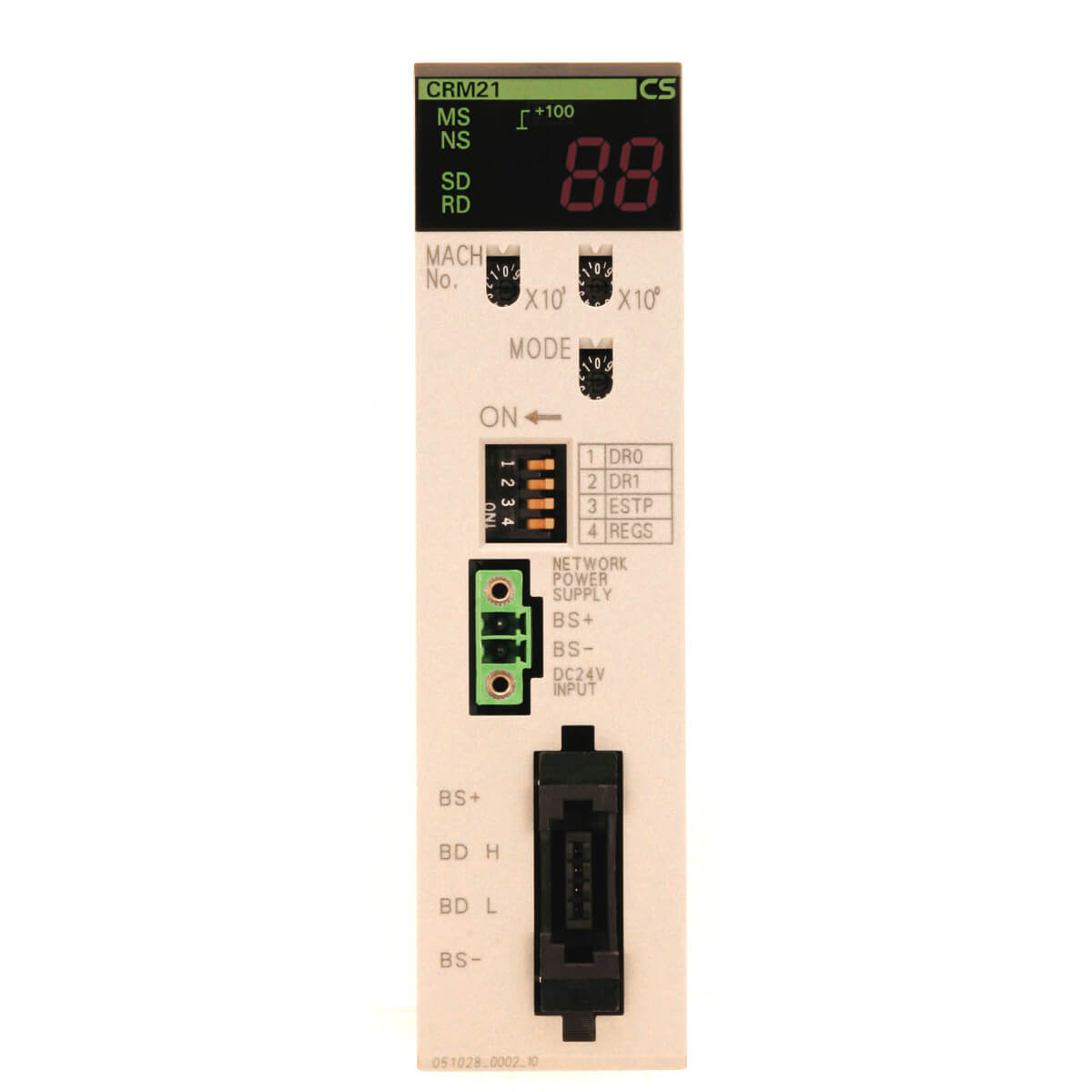

CS1W-CRM21 оснащён удобным 7-сегментным дисплеем для отображения состояния системы, ускоряющего процесс запуска и диагностики неисправностей. В памяти модуля хранится регистрационная таблица устройств, а также параметры сети, что облегчает управление сетью и быструю отладку.
Техническая реализация подразумевает поддержку как постоянного обмена данными с Slave Units Remote I/O communications, так и явной коммуникации по сообщениям (Message communications), что повышает функциональность и надежность системы. Производитель подчеркивает простоту настройки и эксплуатацию, делая данное устройство универсальным решением для различных промышленных автоматизированных систем.
| Фирма изготовитель | Omron |
| Серия | CS1 |
| Модель | CS1W-CRM21 |
| Протокол связи | CompoNet Network Protocol |
| Максимальное количество узлов | До 384 узлов |
| Максимальное количество точек I/O | До 2560 точек |
| Скорость передачи данных | 4 Мбит/с, 3 Мбит/с, 1.5 Мбит/с, 93.75 кбит/с |
| Тип коммуникаций | Remote I/O и Message communications |
| Питание | 5 В DC от ПЛК |
| Ток потребления | Макс. 400 мА |
| Интерфейсы подключения | Подключение к сети CompoNet через различные типы кабелей |
| Отображение состояния | 7-сегментный дисплей |
| Поддержка функций | Регистрация устройств, мониторинг сети, диагностика ошибок |
| Стандарты | CE, UL, U1, L, N |
- Управление CompoNet сетью с возможностью подключения до 384 Slave Units и поддержки до 2560 точек ввода/вывода.
- Поддержка нескольких скоростей связи для адаптации к требованиям сети.
- Возможность удаленного обмена данными и сообщений с Slave Units и ПЛК.
- Простой и быстрый запуск с помощью 7-сегментного дисплея для индикации состояния.
- Интуитивно понятное распределение памяти для Word и Bit Slave Units.
- Поддержка различных типов кабелей и возможность использования репитеров и ответвлений.
- Надежная диагностика сети и контроль состояния связи.
- Совместимость со всеми ПЛК серии CS.
Производитель Omron отмечает, что CS1W-CRM21 обеспечивает расширенную и стабильную сеть CompoNet с возможностью подключения большого количества устройств и точек ввода/вывода. Производитель акцентирует удобство настройки, гибкость применения и надежность работы, что делает этот модуль важным элементом современной промышленной автоматизации, способствуя повышению эффективности и безопасности производственных процессов.OMRON CS1W-CRM21 представляет собой интерфейсный модуль CompoNet Master для ПЛК серии CS1, обеспечивающий управление и связь с устройствами сети CompoNet в промышленных автоматизированных системах.
